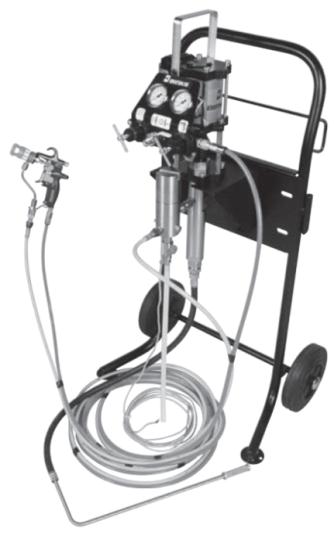

Pompa i uszczelki MX4/32 i MXL4/32 - Instrukcja serwisowa |
| Modele: MX432‡‡ & MXL432‡‡, ‡‡=PL (PTFE/skóra), PP (PTFE), PU (PTFE/UHMWPE), UC (uszczelka U-Cup) |
| |
|
| |

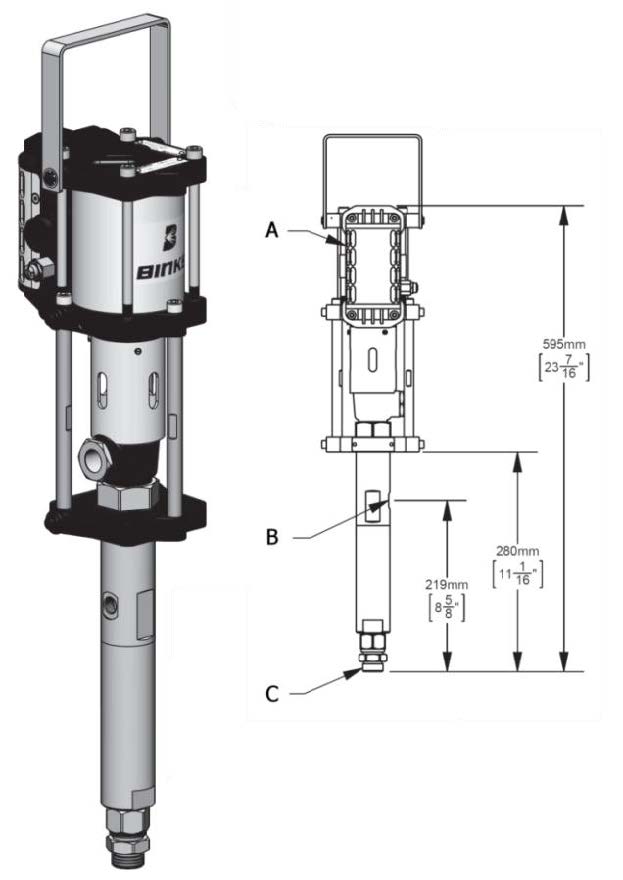

| SPECYFIKACJA – pompa bez wyposażenia - Patent 7,603,855 |
| |
Współczynnik: |
32:01:00 |
| Maksymalne ciśnienie powietrza na wlocie: |
8 bar [116 psi] |
| Maksymalne ciśnienie cieczy: |
256 bar [3712 psi] |
| Objętość skokowa na cykl: |
24 cc [0.8 oz] |
| Wydajność przy 60 cyklach/min: |
1.4 l/m [0.4 US gal/m] |
| Pobór powietrza przy 20 cyklach/min i ciśnieniu powietrza na wlocie 8 barów [116 psi]: |
147 l/m [5.2 SCFM] |
| Maksymalna dopuszczalna prędkość cyklu w trybie pracy ciągłej (cykle/min): |
20 |
| A |
Przyłącze wlotu powietrza: |
3/8" BSP(f) |
| B |
Przyłącze wlotu cieczy: |
MX-3/4" NPS(m), MXL-1/2" NPS(m) |
| C |
Przyłącze wylotu cieczy: |
M14x1.5(f) |
| |
Poziom emisji hałasu: |
96.2 dB |
| Masa: |
7.5 kg [16.5 lbs] |
| Materiały części mokrych konstrukcji: |
stal nierdzewna, węglik wolframu, chrom twardy, PTFE, polietylen, skóra, ceramika. |
|
| |
| Opis produktu |
MX4**, MXL4**, MX12**, MXL12**, MX190***, MX220***, MMX4**, MMX12** |
| Ten produkt jest przeznaczony do użytku z: |
Materiały na bazie rozpuszczalnika i wody |
| Przystosowany do użytkowania w strefach zagrożenia: |
Strefa 1 i 2 |
| Poziom ochrony: |
II 2 G X IIB T4 (NB 0891) |
| Producent: |
Binks, Ringwood Road, Bournemouth, BH11 9LH. UK |
|
| |
EN ISO 4414: Napędy i sterowania pneumatyczne – Ogólne zasady i wymagania bezpieczeństwa
EN 12621: Urządzenia do dostarczania i cyrkulacji materiałów powłokowych pod ciśnieniem – Wymagania bezpieczeństwa
EN1127-1: Atmosfery wybuchowe – Zapobieganie wybuchowi – Pojęcia podstawowe
EN 13463-1: Urządzenia nieelektryczne w przestrzeniach zagrożonych wybuchem – Podstawowe metody i wymagania
EN 13463-5: Urządzenia nieelektryczne w przestrzeniach zagrożonych wybuchem – Ochrona za pomocą bezpieczeństwa konstrukcyjnego Pod warunkiem, że zostały spełnione wszystkie warunki bezpiecznego użytkowania podane w instrukcjach i urządzenie końcowe, w którym ten produkt jest zainstalowany zostało ocenione jako wymagane, zgodnie z zasadniczymi wymogami zdrowia i bezpieczeństwa wymienionych powyżej norm, dyrektyw i rozporządzeń z mocą ustawy oraz zainstalowane zgodnie z wszelkimi obowiązującymi lokalnymi kodeksami postępowania.
Deklaracja zgodności UE
My: firma Binks, oświadczamy, że wymieniony powyżej produkt spełnia wymagania:
Dyrektywa maszynowa 2006/42/WEDyrektywa ATEX 94/9/WE za sprawą zgodności z następującymi dokumentami statutowymi i normami zharmonizowanymi:
EN ISO 12100: Bezpieczeństwo maszyn – Ogólne zasady projektowania
EN ISO 4413: Napędy i sterowania hydrauliczne – Ogólne zasady i wymagania bezpieczeństwa |
| |
| W niniejszej karcie części słowa OSTRZEŻENIE, UWAGA i WSKAZÓWKA są używane w celu położenia nacisku na PL ważne informacje dotyczące bezpieczeństwa, w następujący sposób: |
| |
| OSTRZEŻENIE |
UWAGA |
WSKAZÓWKA |
| Zagrożenia lub niebezpieczne praktyki, które mogą spowodować poważne obrażenia ciała, śmierć lub znaczne szkody majątkowe. |
Zagrożenia lub niebezpieczne praktyki, które mogą spowodować drobne obrażenia ciała, uszkodzenia produktu lub szkody majątkowe. |
Ważne informacje dotyczące montażu, eksploatacji lub konserwacji. |
|
| |
| OSTRZEŻENIE |
| Przed przystąpieniem do eksploatacji tego urządzenia należy przeczytać następujące ostrzeżenia. |
| |
 |
NALEŻY PRZECZYTAĆ INSTRUKCJĘ.
Przed przystąpieniem do eksploatacji urządzeń do wykańczania należy przeczytać i przyswoić sobie wszystkie informacje dotyczące bezpieczeństwa, eksploatacji i konserwacji podane w instrukcji obsługi. |
 |
NALEŻY NOSIĆ OKULARY OCHRONNE.
Niestosowanie okularów ochronnych z osłonami bocznymi może doprowadzić do poważnych obrażeń oczu lub ślepoty. |
 |
PODCZAS KONSERWACJI NALEŻY WYŁĄCZAĆ SPOD NAPIĘCIA, ODŁĄCZAĆ I BLOKOWAĆ WSZYSTKIE ŹRÓDŁA ENERGII.
Zaniedbanie wyłączenia spod napięcia, odłączenia i zablokowania wszystkich źródeł energii przed przystąpieniem do konserwacji urządzenia może spowodować poważne obrażenia ciała lub śmierć. |
 |
POZIOMY HAŁASU.
A-ważony poziom dźwięku urządzeń pompujących pistoletów natryskowych może przekraczać 85 dB(A), w zależności od regulacji. Szczegółowe dane dotyczące poziomu hałasu są dostępne na życzenie. Zaleca się, aby podczas natryskiwania w trakcie pracy pompy stosować słuchawki ochronne. |
 |
URZĄDZENIE NALEŻY SPRAWDZAĆ CODZIENNIE.
Urządzenie należy codziennie sprawdzać pod kątem zużytych lub uszkodzonych części. Nie należy eksploatować urządzenia w przypadku braku pewności co do jego stanu. |
 |
ZAGROŻENIA WYNIKAJĄCE Z NIEWŁAŚCIWEGO ZASTOSOWANIA URZĄDZEŃ.
Niewłaściwe zastosowanie może spowodować pęknięcie, usterkę lub nieoczekiwane uruchomienie i doprowadzić do poważnych obrażeń ciała. |
 |
UWAGA DOTYCZĄCA WYSOKIEGO CIŚNIENIA.
Wysokie ciśnienie może powodować poważne obrażenia ciała. Przed rozpoczęciem czynności serwisowych należy uwolnić całe ciśnienie. Rozpylona ciecz z pistoletu lakierniczego, nieszczelnego przewodu lub pękniętych elementów może wniknąć do ciała, powodując niezwykle poważne obrażenia. |
 |
ŁADUNEK STATYCZNY.
Płyn może wywołać ładunek statyczny, który należy odprowadzić przez prawidłowe uziemienie urządzenia, obiektów do natrysku lub innych przewodzących prąd elektryczny przedmiotów w obszarze dozowania. Nieprawidłowe uziemienie lub iskry mogą spowodować zagrożenie i wywołać pożar, eksplozję lub porażenie elektryczne bądź prowadzić do innych poważnych obrażeń ciała. |
 |
OSTRZEŻENIE PROP. 65. OSTRZEŻENIE:
Produkt zawiera związki chemiczne uznawane w stanie Kalifornia za powodujące nowotwory, wady wrodzone i inne szkody reprodukcyjne. |
 |
URZĄDZENIE AUTOMATYCZNE.
Urządzenia automatyczne mogą uruchomić się nieoczekiwanie, bez ostrzeżenia. |
 |
ZAGROŻENIE POWODOWANE PRZEZ WYRZUCONE W POWIETRZE ELEMENTY.
Ciecze lub gazy wydobywające się podczas odpowietrzania, uwalniane pod ciśnieniem albo wyrzucone w powietrze fragmenty mogą spowodować obrażenia ciała. |
 |
NALEŻY WIEDZIEĆ, GDZIE I W JAKI SPOSÓB WYŁĄCZYĆ URZĄDZENIE W SYTUACJI AWARYJNEJ. |
|
PROCEDURA UWALNIANIA CIŚNIENIA.
Należy zawsze przestrzegać procedury uwalniania ciśnienia podanej w instrukcji obsługi urządzenia. |
|
SZKOLENIE OPERATORA.
Przed rozpoczęciem eksploatacji urządzeń do wykańczania cały personel musi zostać przeszkolony. |
 |
OSTRZEŻENIE DOTYCZĄCE ROZRUSZNIKÓW SERCA.
Urządzenie wytwarza pola elektromagnetyczne, które mogą zakłócić pracę niektórych rozruszników serca. |
 |
OSŁONY URZĄDZENIA POWINNY ZNAJDOWAĆ SIĘ NA SWOIM MIEJSCU.
Nie wolno eksploatować urządzeń ze zdemontowanymi urządzeniami zabezpieczającymi. |
 |
NIE WOLNO MODYFIKOWAĆ URZĄDZENIA.
Nie wolno modyfikować urządzenia bez pisemnej zgody producenta. |
 |
ZAGROŻENIE W MIEJSCU ŚCIŚNIĘCIA.
Części ruchome mogą spowodować miażdżenie i przecięcie. Miejscami ściśnięcia są ogólnie wszystkie obszary,
w których znajdują się części ruchome. |
|
| |
| PRACODAWCA JEST ODPOWIEDZIALNY ZA PRZEKAZANIE TYCH INFORMACJI OPERATOROWI URZĄDZENIA. |
| |

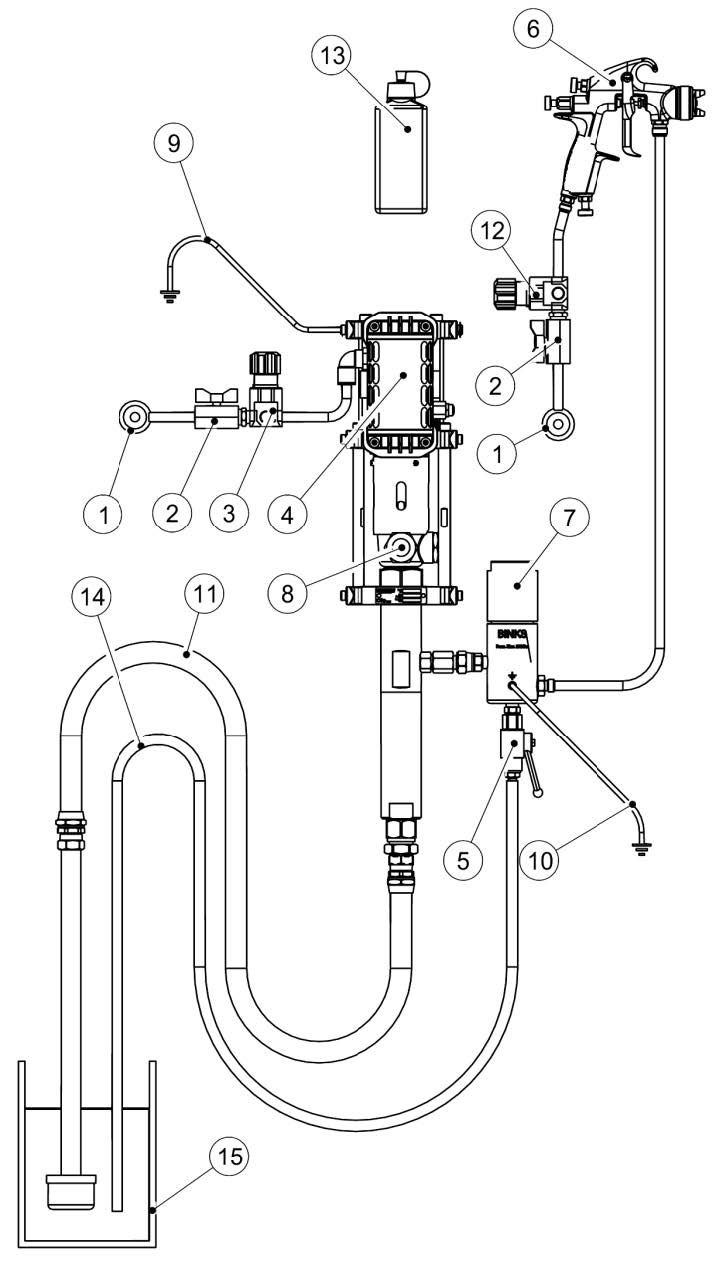

| OBSŁUGA I CZYSZCZENIE POMPY |
| |
| 1 |
ZASILANIE POWIETRZEM |
| 2 |
ZAWÓR ODCINAJĄCY POWIETRZA (O ILE JEST ZAMONTOWANY) |
| 3 |
REGULATOR CIŚNIENIA POWIETRZA |
| 4 |
POMPA BINKS |
| 5 |
ZAWÓR BEZPIECZEŃSTWA CIŚNIENIA CIECZY (O ILE JEST ZAMONTOWANY) |
| 6 |
PISTOLET NATRYSKOWY |
| 7 |

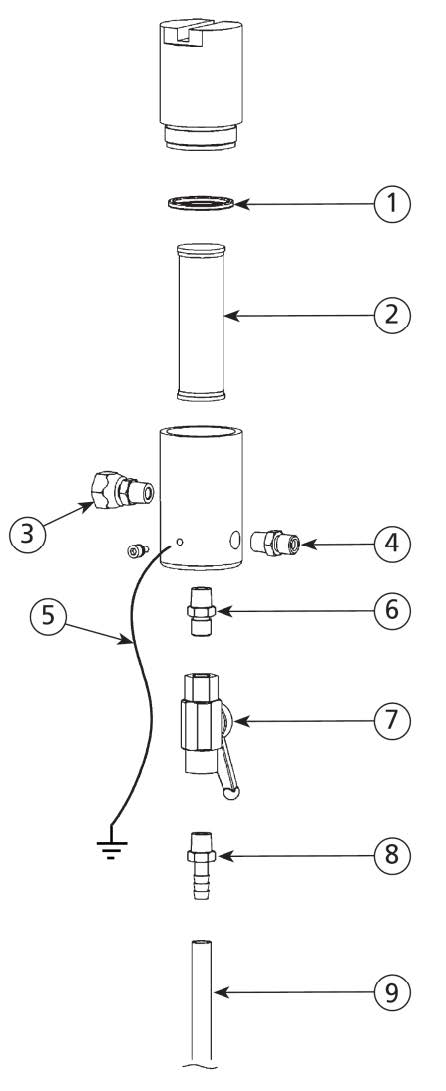

FILTR CIECZY (O ILE JEST ZAMONTOWANY) |
| 8 |

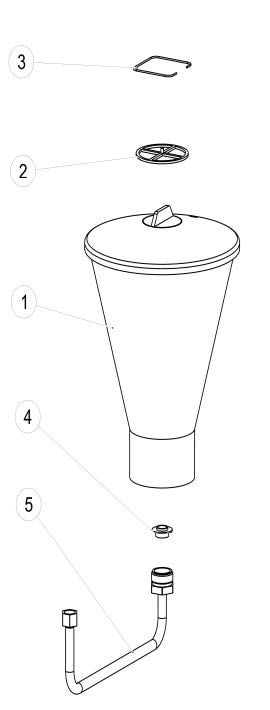

ZBIORNIK SMARU I POZIOM |
| 9 |
SILNIK PNEUMATYCZNY – PRZEWÓD UZIOMOWY |
| 10 |
FILTR CIECZY – PRZEWÓD UZIOMOWY (O ILE JEST ZAMONTOWANY) |
| 11 |

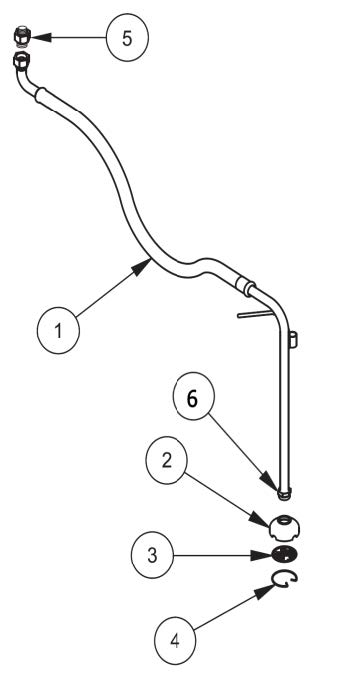

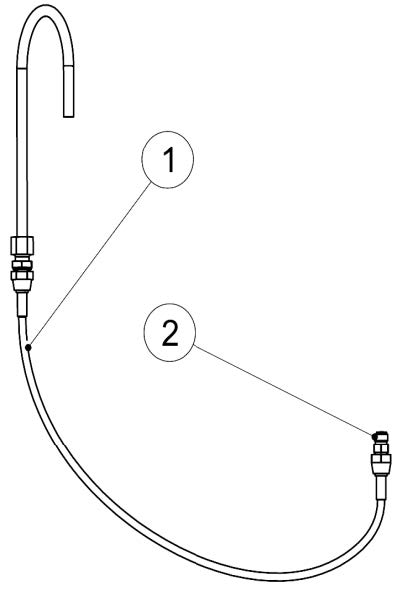

WĄŻ SSĄCY HYDRAULICZNY / PRZEWÓD SSĄCY / PODAJNIK GRAWITACYJNY – W ZALEŻNOŚCI OD MODELU |
| 12 |
REGULATOR CIŚNIENIA POWIETRZA (PISTOLET NATRYSKOWY) (O ILE JEST ZAMONTOWANY) |
| 13 |
SMARMEDIUM NA BAZIE ROZPUSZCZALNIKA 0114-016099MEDIUM NA BAZIE WODY 0114-016100 |
| 14 |
WĄŻ NADMIAROWY/POWROTNY (O ILE JEST ZAMONTOWANY) |
| 15 |
ZBIORNIK CIECZY |
|
| |
 |
| |
OSTRZEŻENIA |
PODCZAS OBSŁUGIWANIA URZĄDZENIA NALEŻY NOSIĆ OCHRONĘ OCZU.
PRZED PRZYSTĄPIENIEM DO OBSŁUGI POMPA MUSI ZOSTAĆ UZIEMIONA, ABY NIE DOPUŚCIĆ DO WYŁADOWAŃ STATYCZNYCH.
PARAMETRY PRACY WĘŻY MUSZĄ POSIADAĆ ODPOWIEDNIE CIŚNIENIE ROBOCZE WYNOSZĄCE POWYŻEJ WARTOŚCI DOPUSZCZALNEGO CIŚNIENIA MAKSYMALNEGO. |
| |
MONTAŻ
1 - SPRAWDZIĆ POMPĘ POD KĄTEM PRAWIDŁOWEGO I STABILNEGO ZAMOCOWANIA.
2 - UZIEMIĆ POMPĘ ZA POMOCĄ (9) LUB (10), SPRAWDZIĆ CZY MASA WYNOSI MNIEJ NIŻ 1 om.
3 - PODŁĄCZYĆ ODPOWIEDNIE WĘŻE DO ZASILANIA POWIETRZEM I WĘŻE HYDRAULICZNE DO PISTOLETU.
4 - NAPEŁNIĆ ZBIORNIK SMARU (8) ODPOWIEDNIM SMAREM (13), TAK ABY BYŁ WIDOCZNY WE WZIERNIKU POZIOMU.
5 - UPEWNIĆ SIĘ, ŻE W FILTRZE (7) ZOSTAŁA ZAMONTOWANA SIATKA O ODPOWIEDNIEJ LICZBIE OCZEK (100 OCZEK, 150 μm STD).
6 - SPRAWDZIĆ, CZY WĄŻ POWROTNY (14) ZOSTAŁ PODŁĄCZONY BEZPOŚREDNIO DO ZBIORNIKA CIECZY (15).
CZYSZCZENIE POMPY
WSKAZÓWKA
POMPA ZOSTAŁA PRZETESTOWANA Z OLEJEM, WODĄ LUB INNYM MEDIUM. OCZYŚCIĆ POMPĘ PRZED ZASTOSOWANIEM, ABY UNIKNĄĆ JAKIEGOKOLWIEK ZANIECZYSZCZENIA.
1 - PODŁĄCZYĆ UKŁAD SSĄCY (11) I WĄŻ POWROTNY (14) (O ILE JEST ZAMONTOWANY) DO ZBIORNIKA Z ODPOWIEDNIM ŚRODKIEM CZYSZCZĄCYM.
2 - ZAMKNĄĆ ZAWÓR (2) I USTAWIĆ REGULATORY (3) I (12) NA WARTOŚĆ ZERO (W LEWO) ORAZ OTWORZYĆ ZAWÓR (5) (O ILE JEST ZAMONTOWANY).
3 - ZDEMONTOWAĆ DYSZĘ Z PISTOLETU NATRYSKOWEGO NA POWROCIE CIECZY DO ZBIORNIKA.
4 - PODŁĄCZYĆ ZASILANIE POWIETRZEM.
a) JEŚLI (5) JEST ZAMONTOWANY:
5a - OTWORZYĆ ZAWÓR (2), ZWIĘKSZYĆ CIŚNIENIE REGULATORA (3), DO MOMENTU AŻ POMPA URUCHOMI SIĘ I BĘDZIE PRACOWAĆ (OKOŁO 1 BARA [14,5 PSI]).
6a - ODCZEKAĆ KILKA MINUT, AŻ CIECZ ZNAJDZIE SIĘ W CAŁYM OBIEGU LUB DO MOMENTU AŻ UKŁAD BĘDZIE CZYSTY.
7a - ZAMKNĄĆ ZAWÓR (5) I OTWORZYĆ SPUST PISTOLETU NATRYSKOWEGO NAD ZBIORNIKIEM NA KILKA MINUT, ABY OCZYŚCIĆ
WĄŻ I PISTOLET.
8a - PRZY OTWARTYM SPUŚCIE ZREDUKOWAĆ CIŚNIENIE REGULATORA (3) DO ZERA, A NASTĘPNIE OTWORZYĆ ZAWÓR (5), O ILE JEST ZAMONTOWANY, I ZAMKNĄĆ SPUST.b) JEŚLI (5) NIE JEST ZAMONTOWANY:
5b - OTWORZYĆ SPUST PISTOLETU NATRYSKOWEGO I PRZYTRZYMAĆ NAD ZBIORNIKIEM, ZWIĘKSZYĆ CIŚNIENIE REGULATORA (3) DO MOMENTU, AŻ POMPA URUCHOMI SIĘ I BĘDZIE PRACOWAĆ (OKOŁO 1 BARA [14,5 PSI]).
6b - ODCZEKAĆ KILKA MINUT AŻ CIECZ ZNAJDZIE SIĘ W CAŁYM OBIEGU LUB DO MOMENTU AŻ UKŁAD BĘDZIE CZYSTY.
7b - PRZY OTWARTYM SPUŚCIE ZREDUKOWAĆ CIŚNIENIE REGULATORA (3) DO ZERA, A NASTĘPNIE UPEWNIĆ SIĘ, ŻE CIŚNIENIE W WĘŻU I PISTOLECIE ZOSTAŁO ZREDUKOWANE PRZED ZAMKNIĘCIEM SPUSTU.
WSKAZÓWKA
POWTARZAĆ OPERACJĘ CZYSZCZENIA, DO MOMENTU GDY ŚRODEK CZYSZCZĄCY NIE ZAWIERA ŻADNYCH ZANIECZYSZCZEŃ, W SZCZEGÓLNOŚCI GDY POMPA NIE ZOSTANIE OD RAZU UŻYTA LUB STOSOWANO LAKIERY DWUSKŁADNIKOWE.
UWAGA
JEŚLI PISTOLET NATRYSKOWY NIE BĘDZIE UŻYTKOWANY NALEŻY GO ZABLOKOWAĆ, ABY NIE DOPUŚCIĆ DO PRZYPADKOWEGO URUCHOMIENIA. |
| |
| ROZRUCH |
1 - PODŁĄCZYĆ UKŁAD SSĄCY (11) I WĄŻ POWROTNY (14) (O ILE JEST ZAMONTOWANY) DO ZBIORNIKA Z CIECZĄ DO NATRYSKIWANIA.
2 - ZAMKNĄĆ ZAWÓR (2) I USTAWIĆ REGULATORY (3) I (12) NA WARTOŚĆ ZERO (W LEWO) ORAZ OTWORZYĆ ZAWÓR (5) (O ILE JEST ZAMONTOWANY).
3 - ZDEMONTOWAĆ KOŃCÓWKĘ NATRYSKOWĄ Z PISTOLETU NA POWROCIE CIECZY DO ZBIORNIKA.
4 - PODŁĄCZYĆ ZASILANIE POWIETRZEM.
a) JEŚLI (5) JEST ZAMONTOWANY:
5a - OTWORZYĆ ZAWÓR (2), ZWIĘKSZYĆ CIŚNIENIE REGULATORA (3) DO MOMENTU AŻ POMPA URUCHOMI SIĘ I BĘDZIE PRACOWAĆ.
6a - GDY CIECZ PRZEPŁYWA PRZEZ WĄŻ (14) BEZ NAPOWIETRZENIA, ZAMKNĄĆ ZAWÓR (5).
7a - OTWORZYĆ SPUST PISTOLETU NATRYSKOWEGO, DO MOMENTU AŻ CIECZ BĘDZIE WYPŁYWAĆ BEZ POWIETRZA DO ZBIORNIKA I WTEDY ZWOLNIĆ SPUST.
b) JEŚLI (5) NIE JEST ZAMONTOWANY:
5b - OTWORZYĆ SPUST PISTOLETU NATRYSKOWEGO I PRZYTRZYMAĆ GO NAD ZBIORNIKIEM, ZWIĘKSZYĆ CIŚNIENIE REGULATORA (3), DO MOMENTU AŻ POMPA URUCHOMI SIĘ I BĘDZIE PRACOWAĆ.
6b - TRZYMAĆ OTWARTY SPUST, DO MOMENTU AŻ CIECZ BĘDZIE WPŁYWAĆ BEZ POWIETRZA DO ZBIORNIKA I WTEDY ZWOLNIĆ SPUST.
8 - ZREDUKOWAĆ CIŚNIENIE REGULATORA (3) DO ZERA.
9 - ZAMONTOWAĆ BLOKADĘ PISTOLETU NATRYSKOWEGO, GDY KOŃCÓWKA NATRYSKOWA JEST ZAMONTOWANA.
10 - ZWIĘKSZYĆ CIŚNIENIE REGULATORA (3) DO MOMENTU UZYSKANIA WYMAGANEGO STOPNIA ROZPYLANIA Z PISTOLETU NATRYSKOWEGO.
11 - ZWIĘKSZYĆ CIŚNIENIE REGULATORA (12), ABY UZYSKAĆ WYMAGANE ROZPYLANIE ZA POMOCĄ WENTYLATORA |
| |
| PRZESTÓJ |
1 - ZREDUKOWAĆ CIŚNIENIE REGULATORA (3) I (12) DO ZERA.
2 - OTWORZYĆ SPUST PISTOLETU, ABY ZREDUKOWAĆ CIŚNIENIE W UKŁADZIE.
3 - POWOLI OTWORZYĆ ZAWÓR (5), O ILE JEST ZAMONTOWANY.
4 - ZABLOKOWAĆ PISTOLET NATRYSKOWY, GDY KOŃCÓWKA NATRYSKOWA ZOSTANIE ZDEMONTOWANA.
5 - OSTROŻNIE OTWORZYĆ SPUST PISTOLETU NAD ZBIORNIKIEM I SPRAWDZIĆ, CZY W UKŁADZIE HYDRAULICZNYM ZOSTAŁO ZREDUKOWANE CIŚNIENIE.
6 - ZAMKNĄĆ ZAWÓR (2) I ODŁĄCZYĆ ZASILANIE POWIETRZEM.
7 - ZABLOKOWAĆ PISTOLET NATRYSKOWY.
8 - OCZYŚCIĆ ZGODNIE Z ZALECENIAMI I NAMOCZYĆ/OCZYŚCIĆ DYSZĘ PISTOLETU NATRYSKOWEGO.
WSKAZÓWKA
JEŚLI SYSTEM NIE BĘDZIE UŻYTKOWANY PRZEZ DŁUŻSZY CZAS, ZALECA SIĘ JEGO NAPEŁNIENIE LEKKIM OLEJEM PO ZAKOŃCZENIU CZYSZCZENIA. |
| |

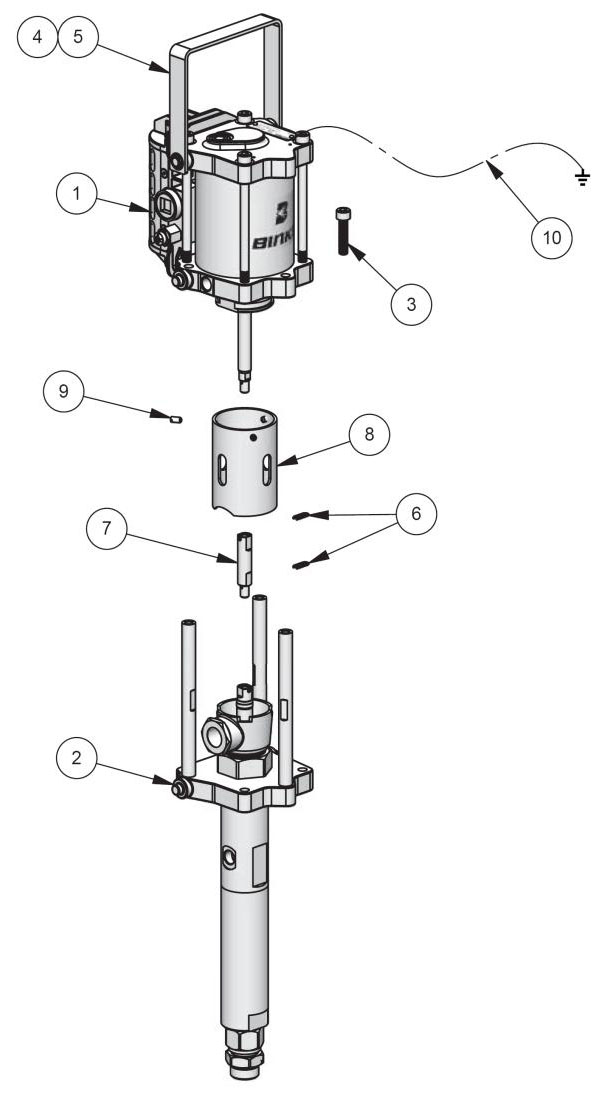

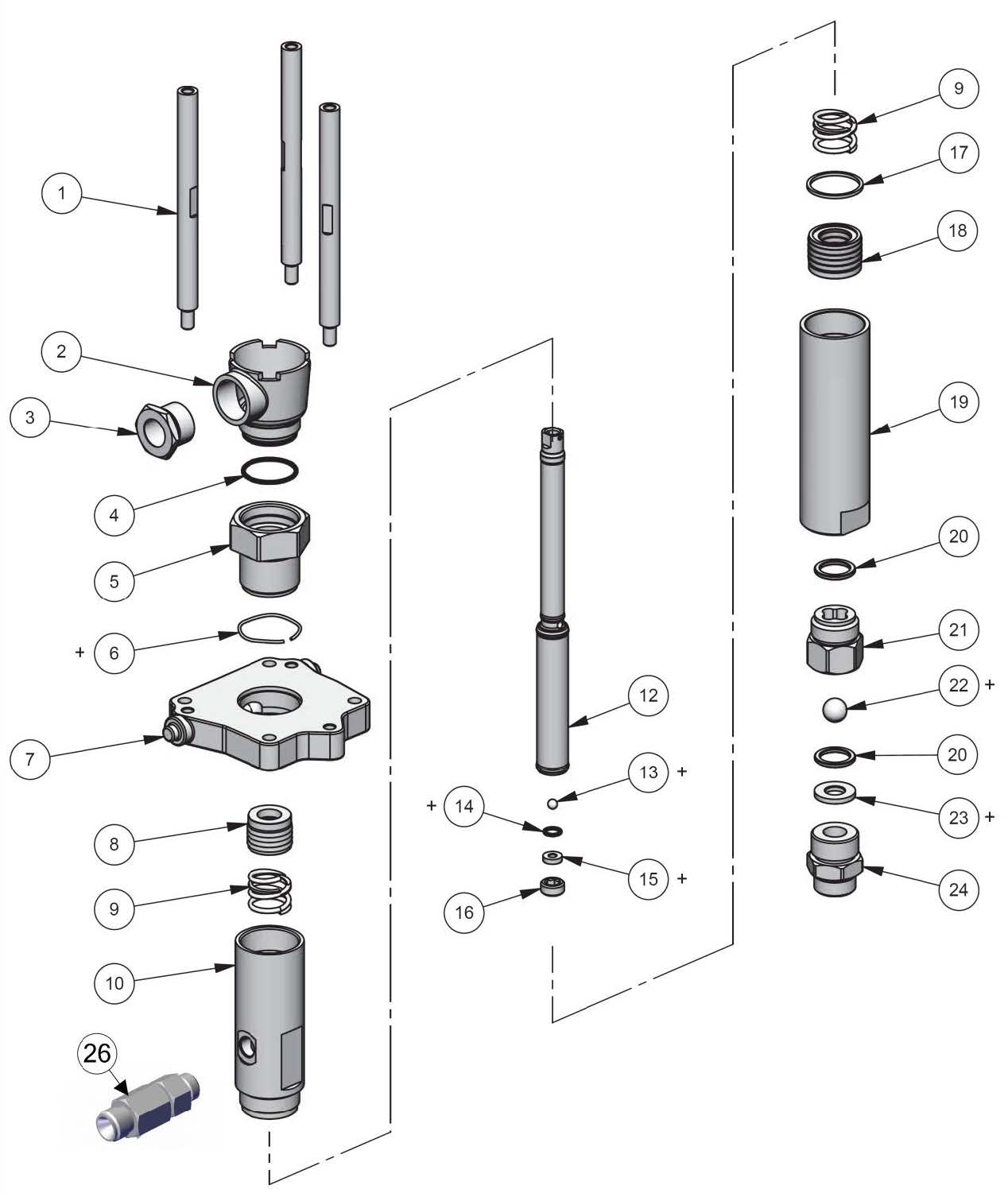

| POMPA BEZ WYPOSAŻENIA MX 4/31 i MXL 4/31 |
| |
 |
| |
|
ILOŚĆ
|
| MX432 & MXL432 |
| CZĘŚĆ |
NUMER KATALOGOWYCZĘŚCI
|
OPIS |
PL
|
PP |
PU |
UC |

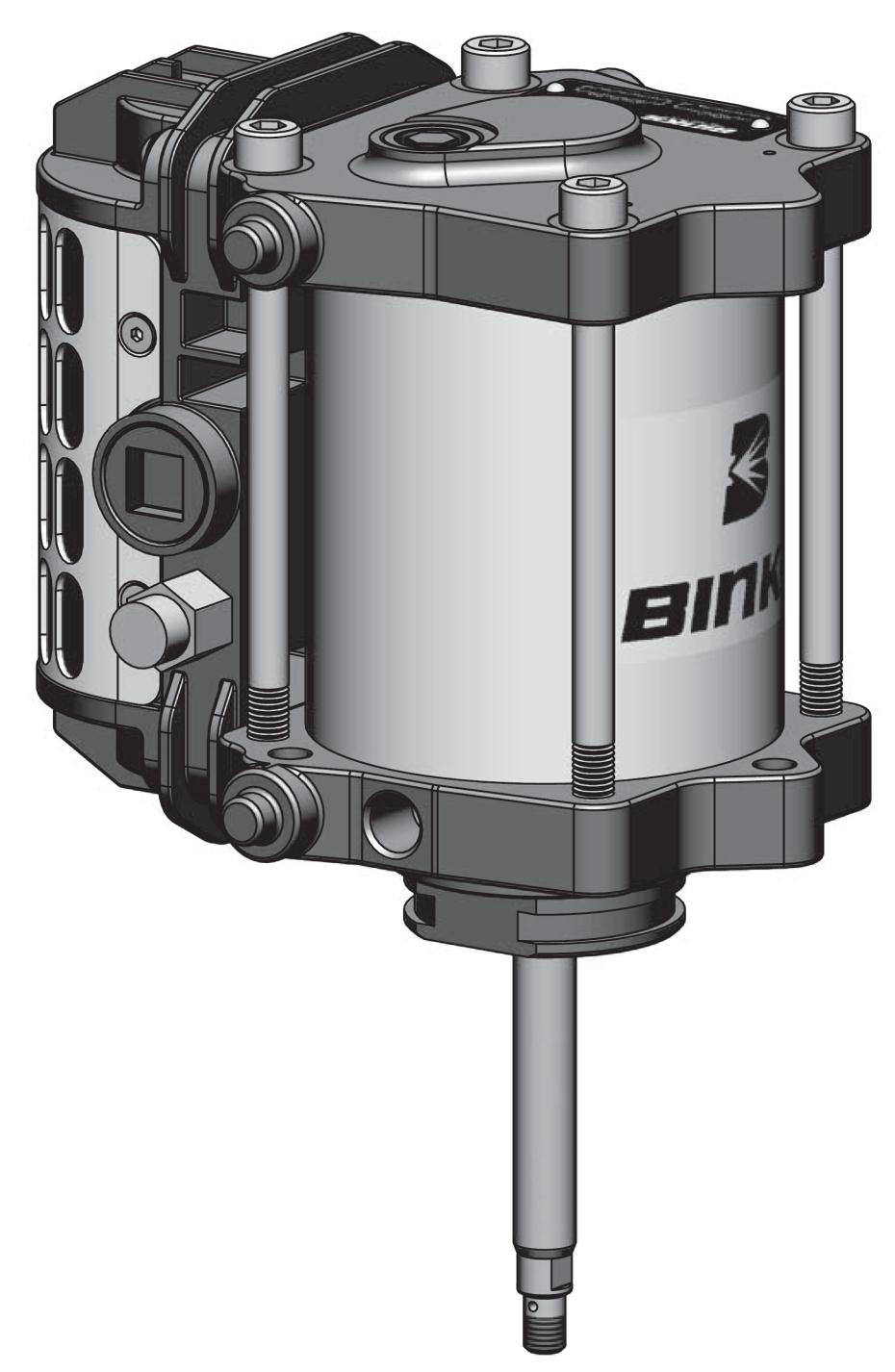

| 1 |
AX85S |
SILNIK PNEUMATYCZNY AX85S |
1 |
1 |
1 |
1 |

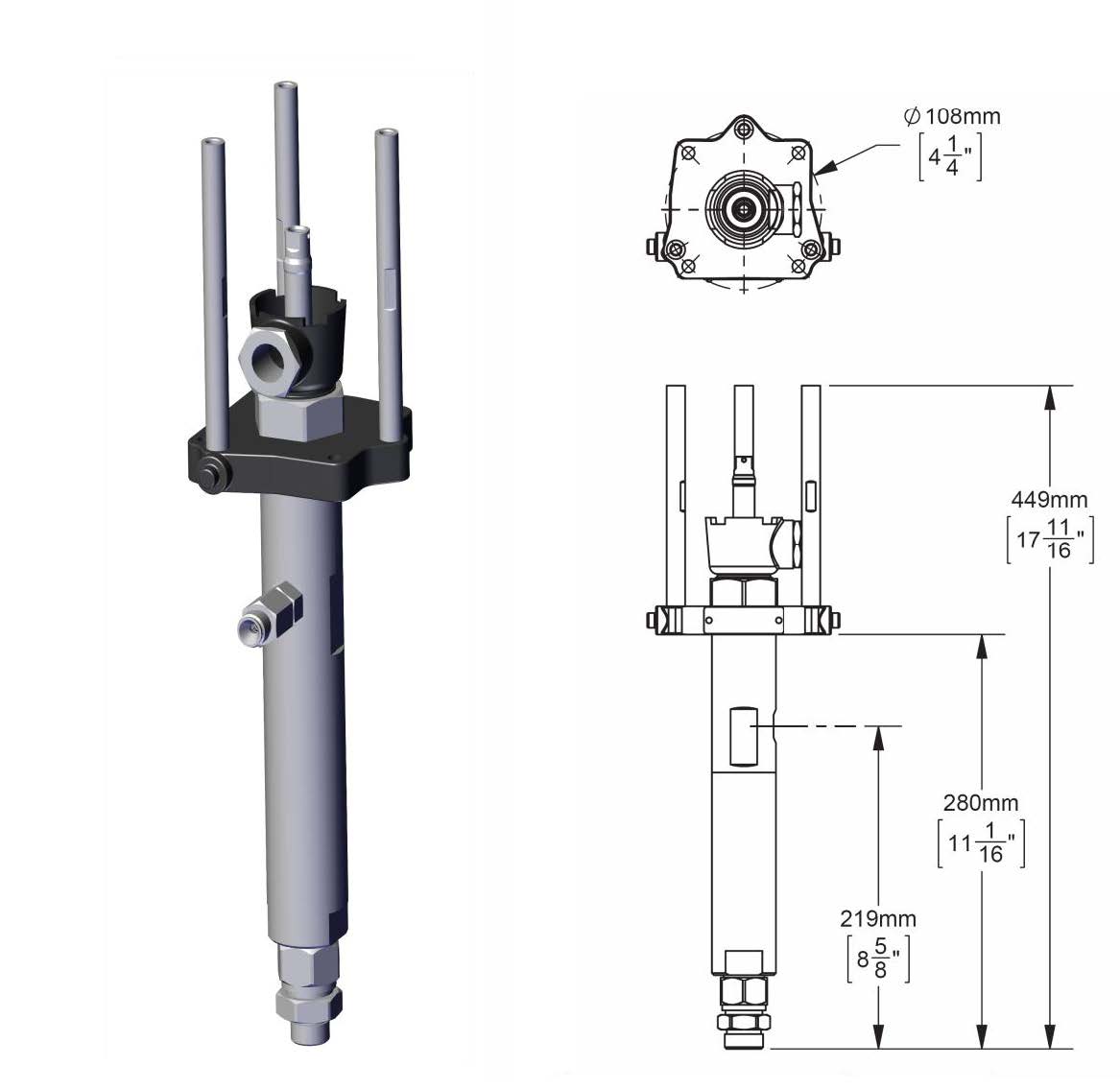

| 2 |
FX4PL/FXL4PL |
SEKCJA CIECZY (PTFE/SKÓRA) |
1 |
- |
- |
- |
| FX4PP/FXL4PP |
SEKCJA CIECZY (PTFE) |
- |
1 |
- |
- |
| FX4PU/FXL4PU |
SEKCJA CIECZY (PTFE/UHMW) |
- |
- |
1 |
- |
| FX4UC/FXL4UC |
SEKCJA CIECZY (USZCZELKI U-CUP) |
- |
- |
- |
1 |
| 3 |
Δ 0115-010001
|
ŚRUBA Z ŁBEM GNIAZDOWYM |
3 |
3 |
3 |
3 |
| 4 |
0114-014351 |
UCHWYT |
1 |
1 |
1 |
1 |
| 5 |
0115-010272 |
PIERŚCIEŃ OPOROWY |
2 |
2 |
2 |
2 |
| 6 |
• 0115-010099
|
KLAMRA CIĘGNA |
2 |
2 |
2 |
2 |
| 7 |
0115-010656 |
ADAPTER CIĘGNA SILNIKA MX4 |
1 |
1 |
1 |
1 |
| 8 |
0115-010655 |
OSŁONA |
1 |
1 |
1 |
1 |
| 9 |
166001 |
SPECJALNA ŚRUBA NASTAWCZA Z WYBRANIEM POD WPUST |
3
|
3 |
3 |
3 |
| 10 |
0114-011798 |
PRZEWÓD UZIOMOWY |
1 |
1 |
1 |
1 |
|
| |
• Część dostępna wyłącznie w zestawach naprawczych: 0115-010220, 0115-010222 i 0115-010224.
Δ Część dostępna wyłącznie w zestawie naprawczym AX85: 0115-010213. |
| |

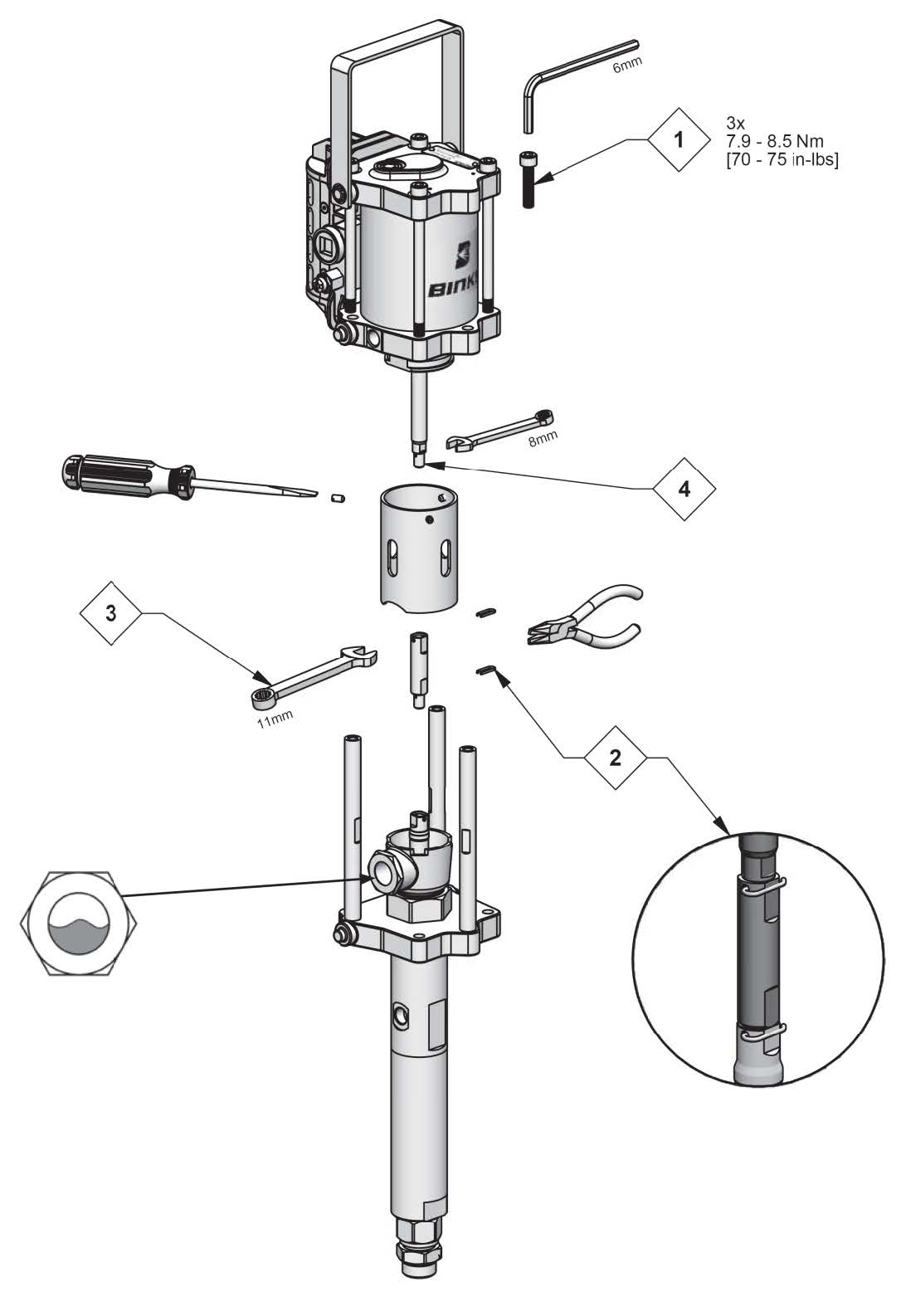

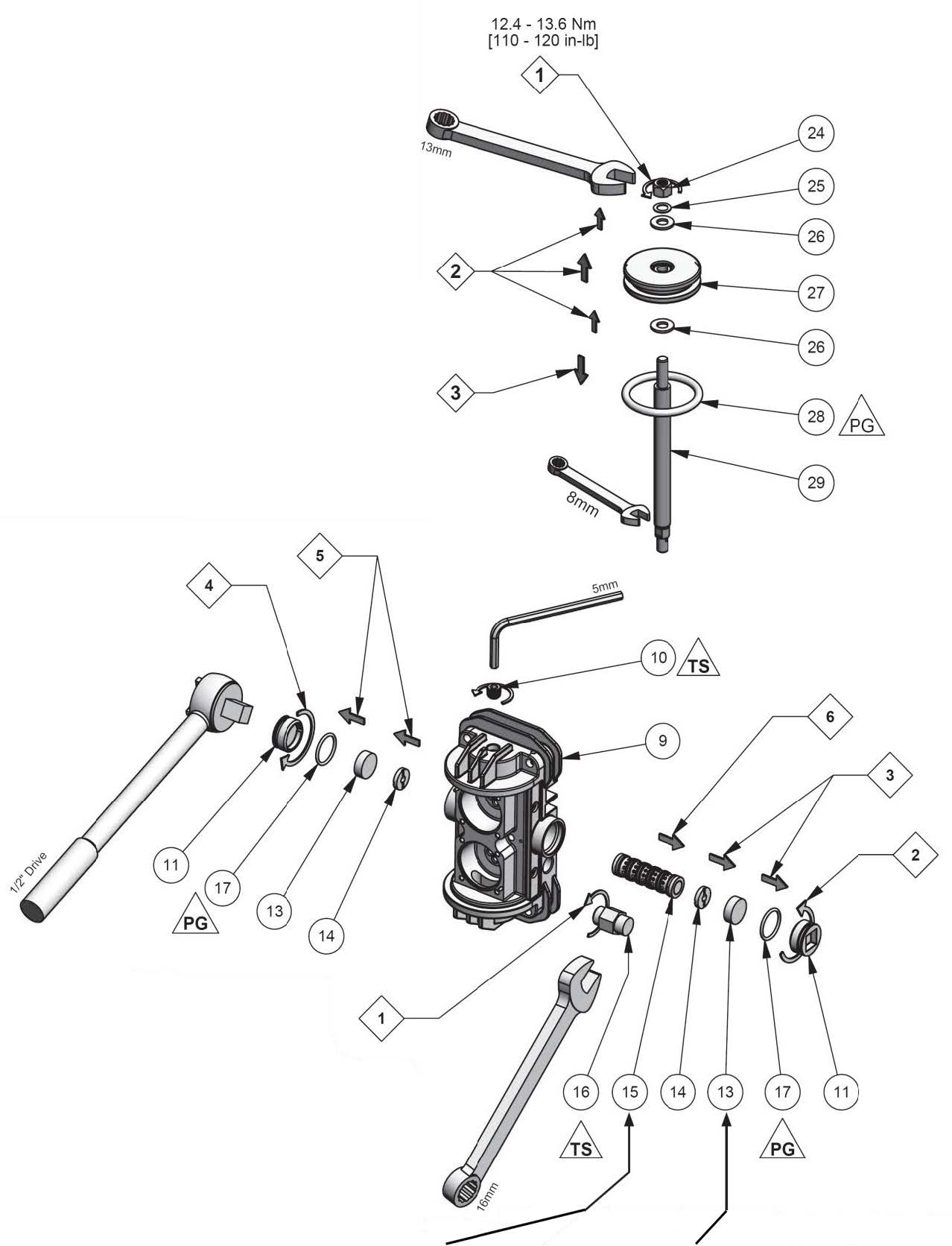

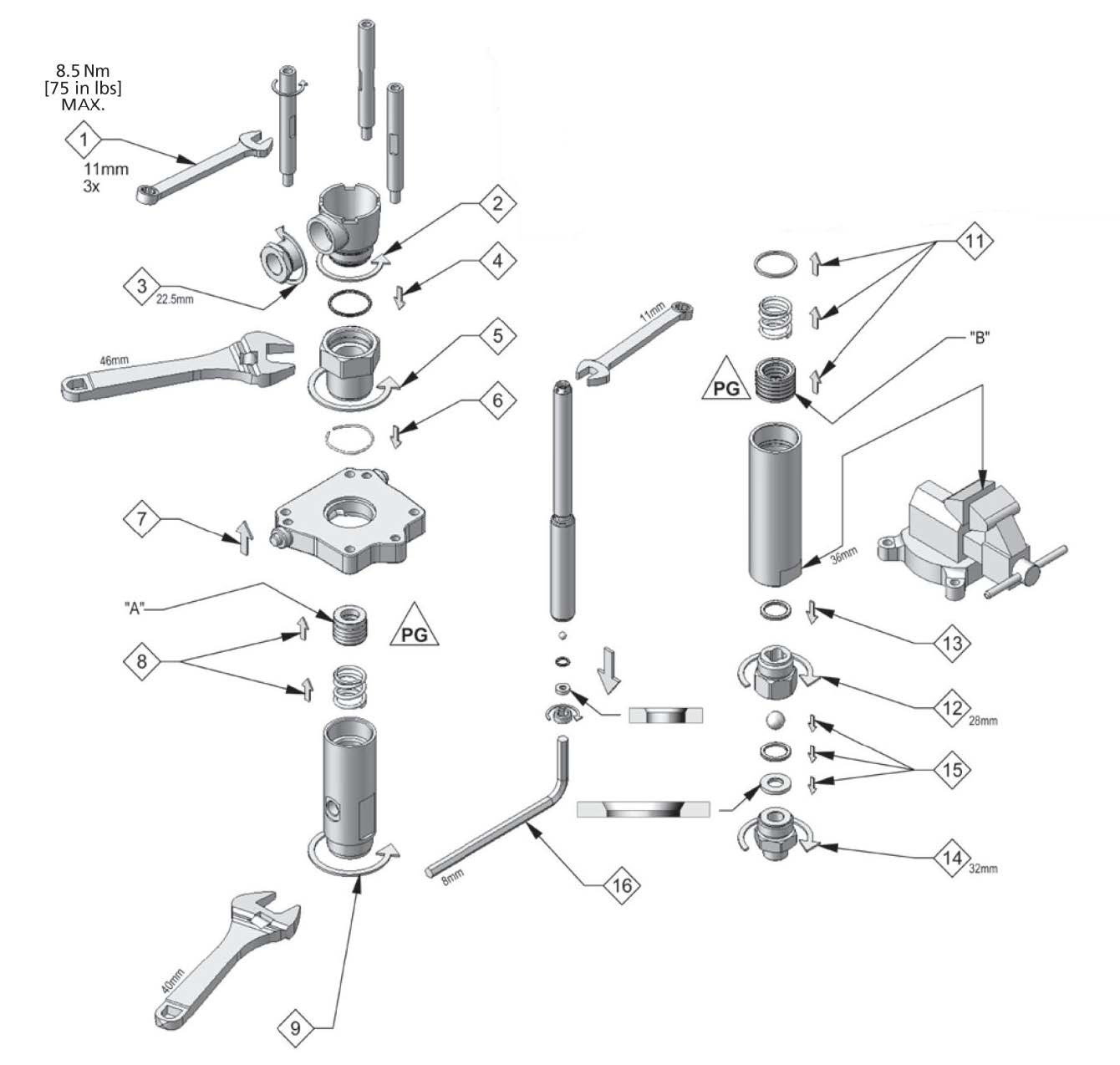

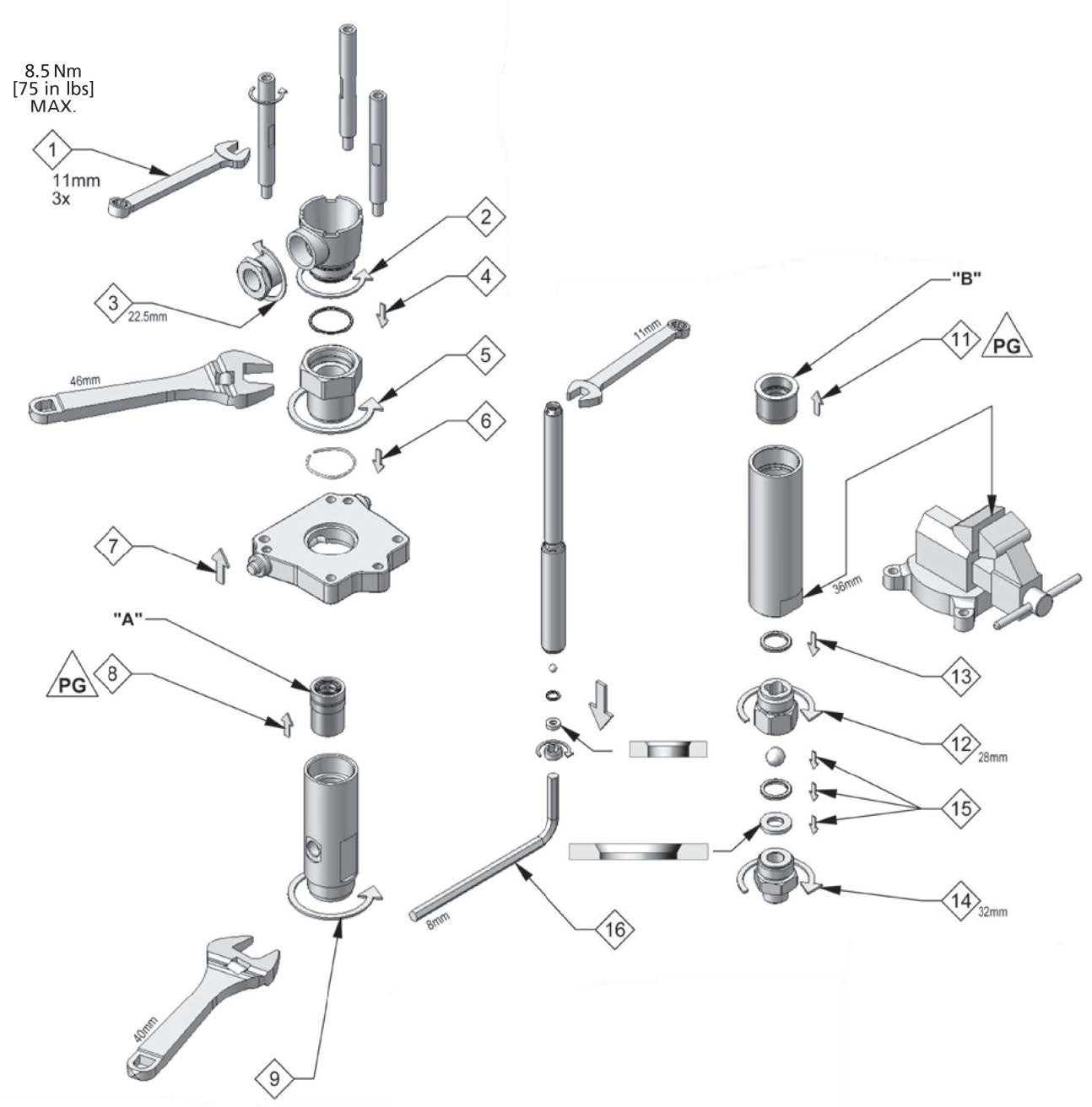

| POMPA BEZ WYPOSAŻENIA MX 4/32 I MXL 4/32 – KONSERWACJA |
| |
 |
| |
| SYMBOLE DOT. KONSERWACJI |
|
NUMER CZĘŚCI |
| KOLEJNOŚĆ PROCEDURY DEMONTAŻU (odwrotna kolejność procedury montażu) |
| WAZELINA/SMAR |
| USZCZELNIACZ DO GWINTÓW (taśma PTFE) |
|
| |
| POMPA BEZ WYPOSAŻENIA MX4/32 I MXL4/32 – DIAGNOSTYKA |
| |
| PROBLEM |
PRZYCZYNA |
ROZWIĄZANIE |
| Pompa nie uruchamia się |
Brak sprężonego powietrza.Zablokowana końcówka rozpylająca. |
Sprawdzono zasilanie sprężonego powietrza.Oczyścić lub wymienić urządzenie rozpylające. |
| Nierówna praca silnika pneumatycznego, zatrzymanie silnika pneumatycznego. |
Zużyte zespoły zawieradeł.Zużyty lub zanieczyszczony zespół suwaka i tulei. |
Wymienić zespoły zawieradeł. W razie konieczności oczyścić lub wymienić zespół suwaka i tulei. |
| Stała nieszczelność powietrza wylotu spalin. |
Zużyte zespoły zawieradeł. Zużyta uszczelka tłoka. Zużyta membrana. |
Wymienić zespoły zawieradeł.Wymienić uszczelkę tłoka.Wymienić membranę. |
| Medium w króćcu. |
Zużyte lub zanieczyszczone uszczelki górne. |
W razie konieczności wymienić lub oczyścić górne uszczelki. |
| Pompa nie zatrzymuje się podczas suwu w dół. |
Zużyty lub zanieczyszczony dolny ogranicznik kulki. |
W razie konieczności wymienić lub oczyścić części. |
| Pompa nie zatrzymuje się podczas suwu w górę. |
Zużyty lub zanieczyszczony górny ogranicznik kulki. Zużyte lub zanieczyszczone uszczelki dolne. |
W razie konieczności wymienić lub oczyścić części. |
| Nierówna praca pompy. |
Zablokowany zespół syfonu.Zablokowany filtr wlotu lub filtr siatkowy.Niski poziom medium. |
Wymienić lub oczyścić zespół syfonu.Wymienić lub oczyścić filtr wlotu lub filtr siatkowy.Wymienić lub uzupełnić zbiornik medium. |
| Brak wydajności pompy. |
Poluzowane przyłącze pompy i zespołu syfonu. Zablokowana dolna kulka |
Sprawdzić wszystkie połączenia pod kątem prawidłowego zamocowania. W razie konieczności wymienić lub oczyścić części. |
|
| |
| Silnik pneumatyczny AX85S |
| |
 |
| |
| SPECYFIKACJA |
| Maksymalne ciśnienie powietrza na wlocie |
8 bar [116 psi] |
| Maksymalna dopuszczalna prędkość cyklu w trybie pracy ciągłej: (cykle/min) |
20 |
| Przyłącze wlotu powietrza: |
3/8" BSP(f) |
| Średnica tłoka: |
85 mm [3.3 in] |
| Długość skoku: |
75 mm [3.0 in] |
|
| |

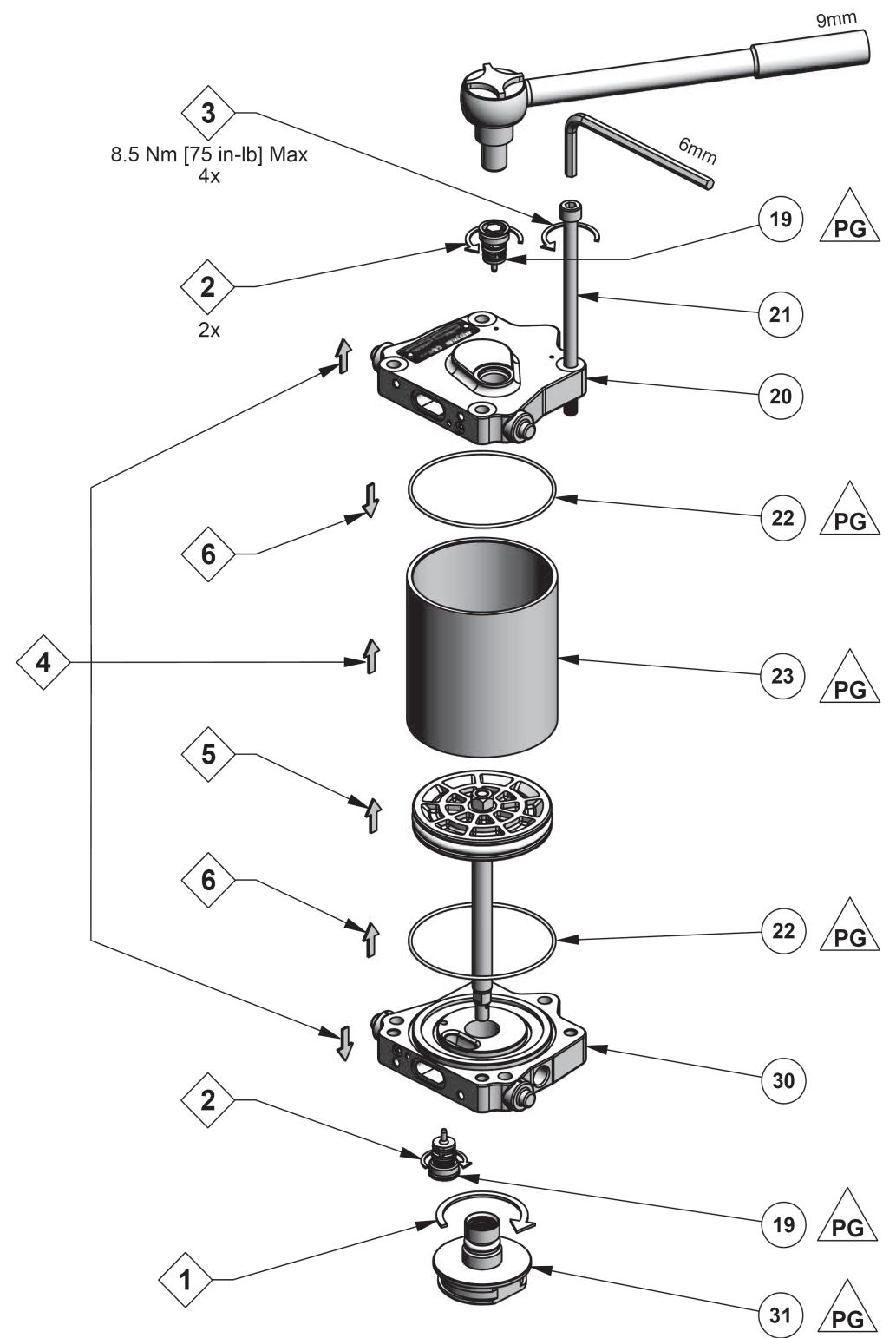

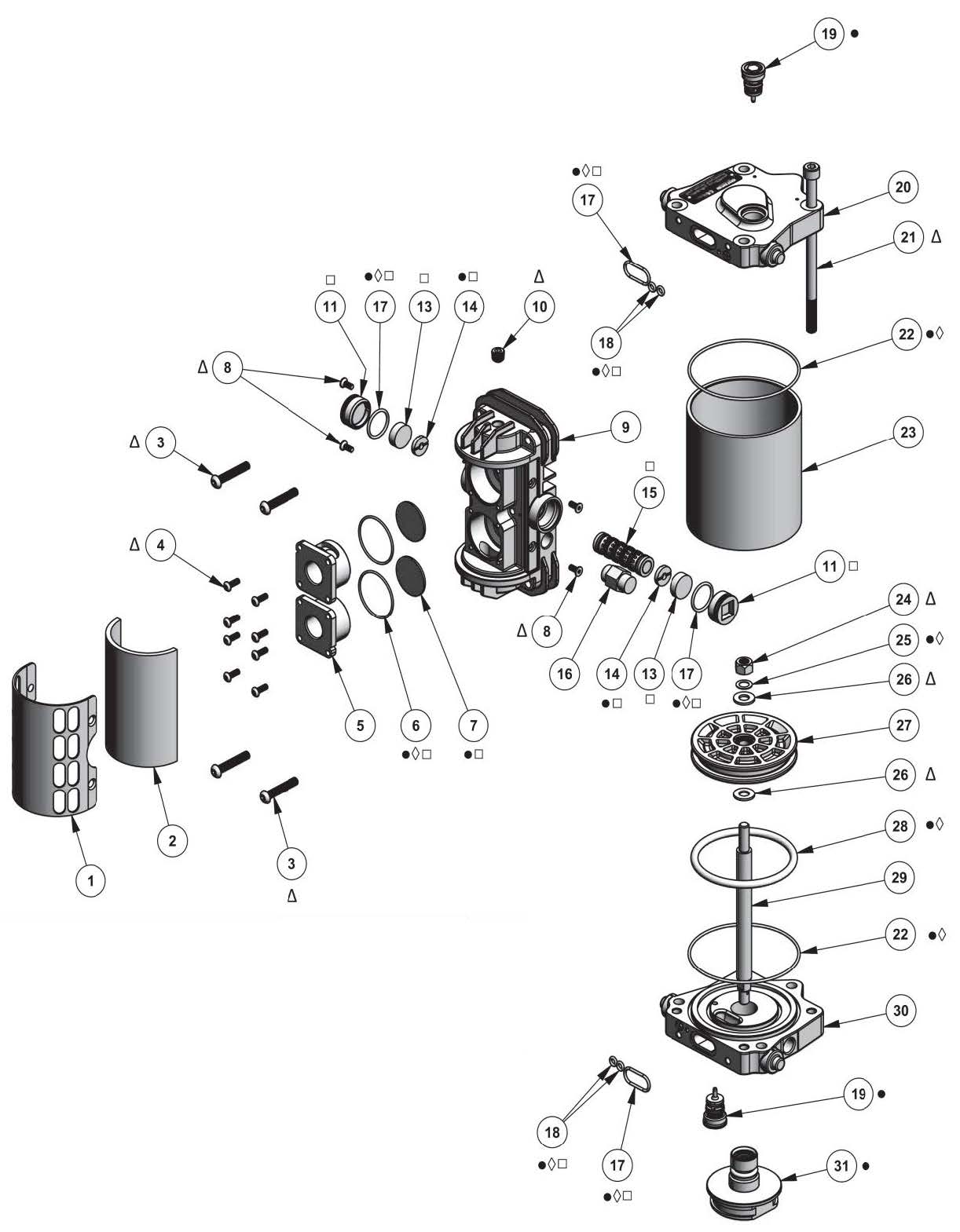

| SILNIK PNEUMATYCZNY AX85S |
| |
 |
| |
| SYMBOLE DOT. KONSERWACJI |
|
NUMER CZĘŚCI |
| KOLEJNOŚĆ PROCEDURY DEMONTAŻU (odwrotna kolejność procedury montażu) |
| WAZELINA/SMAR |
| USZCZELNIACZ DO GWINTÓW (taśma PTFE) |
|
| |
● Części objęte zestawem naprawczym AX85 0115-010215
◊ Części objęte zestawem do uszczelniania AX85 0115-010217
□ Części objęte zestawem naprawczym zaworu silnika pneumatycznego 0115-010226
Δ Części objęte zestawem osprzętu AX85 0115-010213. |
| |
| POZ. |
KATALOGOWY CZĘŚCI
|
OPIS |
IL. |
| 1 |
○ 0115-010023 |
OSŁONA SIATKOWA OSŁONY WYLOTU SPALIN |
1 |
| 2 |
○ 0115-010022 |
OSŁONA WYLOTU SPALIN |
1 |
| 3 |
○Δ 0115-010026 |
ŚRUBA Z ŁBEM PÓŁKOLISTYM Z GNIAZDEM |
4 |
| 4 |
○Δ 0115-010073 |
ŚRUBA Z ŁBEM PÓŁKOLISTYM Z GNIAZDEM |
8 |
| 5 |
○ 0115-010019 |
KLATKA ZAWORU SZYBKIEGO ODPOWIETRZANIA |
2 |
| 6 |
○+§□ 0115-010021 |
PIERŚCIEŃ USZCZELNIAJĄCY |
2 |
| 7 |
○+□ 0115-010020 |
MEMBRANA |
2 |
| 8 |
○Δ 0115-010024 |
ŚRUBA Z ŁBEM STOŻKOWYM PŁASKIM Z GNIAZDEM |
4 |
| 9 |
○ 0115-010097 |
BLOK ZAWOROWY |
1 |
| 10 |
○Δ 0115-010107 |
KOREK DO RUR |
1 |
| 11 |
○□ 0115-010018 |
KOŁPAK KOŃCOWY BLOKU ZAWOROWEGO |
2 |
| 13 |
○□ 0115-010017 |
MAGNES |
2 |
| 14 |
○+□ 0115-010016 |
ZDERZAK |
2 |
| 15 |
○□ 0115-010015 |
ZESPÓŁ SUWAKA I TULEI |
1 |
| 16 |
○ 0114-014774 |
ZAWÓR BEZPIECZEŃSTWA |
1 |
| 17 |
○+§□ 0115-010049 |
PIERŚCIEŃ USZCZELNIAJĄCY |
4 |
| 18 |
+§□ 0115-010051 |
PIERŚCIEŃ USZCZELNIAJĄCY |
4 |
| 19 |
+ 0115-010037 ● |
ZESPÓŁ ZAWIERADŁA |
2 |
| 20 |
0115-010004 |
GÓRNY KORPUS KOŁPAKA KOŃCOWEGO |
1 |
| 21 |
Δ 0115-010029 |
ŚRUBA Z ŁBEM GNIAZDOWYM |
4 |
| 22 |
+§0115-010050 |
USZCZELKA CYLINDRA, 85 mm |
2 |
| 23 |
0115-010003 |
CYLINDER, 85 mm |
1 |
| 24 |
Δ 0115-010096 |
PRZECIWNAKRĘTKA |
1 |
| 25 |
+§ 0115-010036 |
PIERŚCIEŃ USZCZELNIAJĄCY |
1 |
| 26 |
Δ 0115-010035 |
PODKŁADKA PŁASKA |
2 |
| 27 |
0115-010336 |
TŁOK, 85 mm |
1 |
| 28 |
+§ 0114-014466 |
USZCZELKA TŁOKA, 85 mm |
1 |
| 29 |
0115-010034 |
CIĘGNO SILNIKA |
1 |
| 30 |
0115-010006 |
DOLNY KORPUS KOŁPAKA KOŃCOWEGO |
1 |
| 31 |
+ 0115-010657 |
ZESPÓŁ WKŁADKI CIĘGNA SILNIKA |
1 |
|
| |
○ Części dostępne oddzielnie lub jako kompletny zespół: 0115-010660.
+ Części objęte zestawem naprawczym AX85 0115-010215.
§ Części objęte zestawem do uszczelniania AX85 0115-010217.
□ Części objęte zestawem naprawczym zaworu silnika pneumatycznego 0115-010226.
Δ Części objęte zestawem osprzętu AX85 0115-010213. |
| |

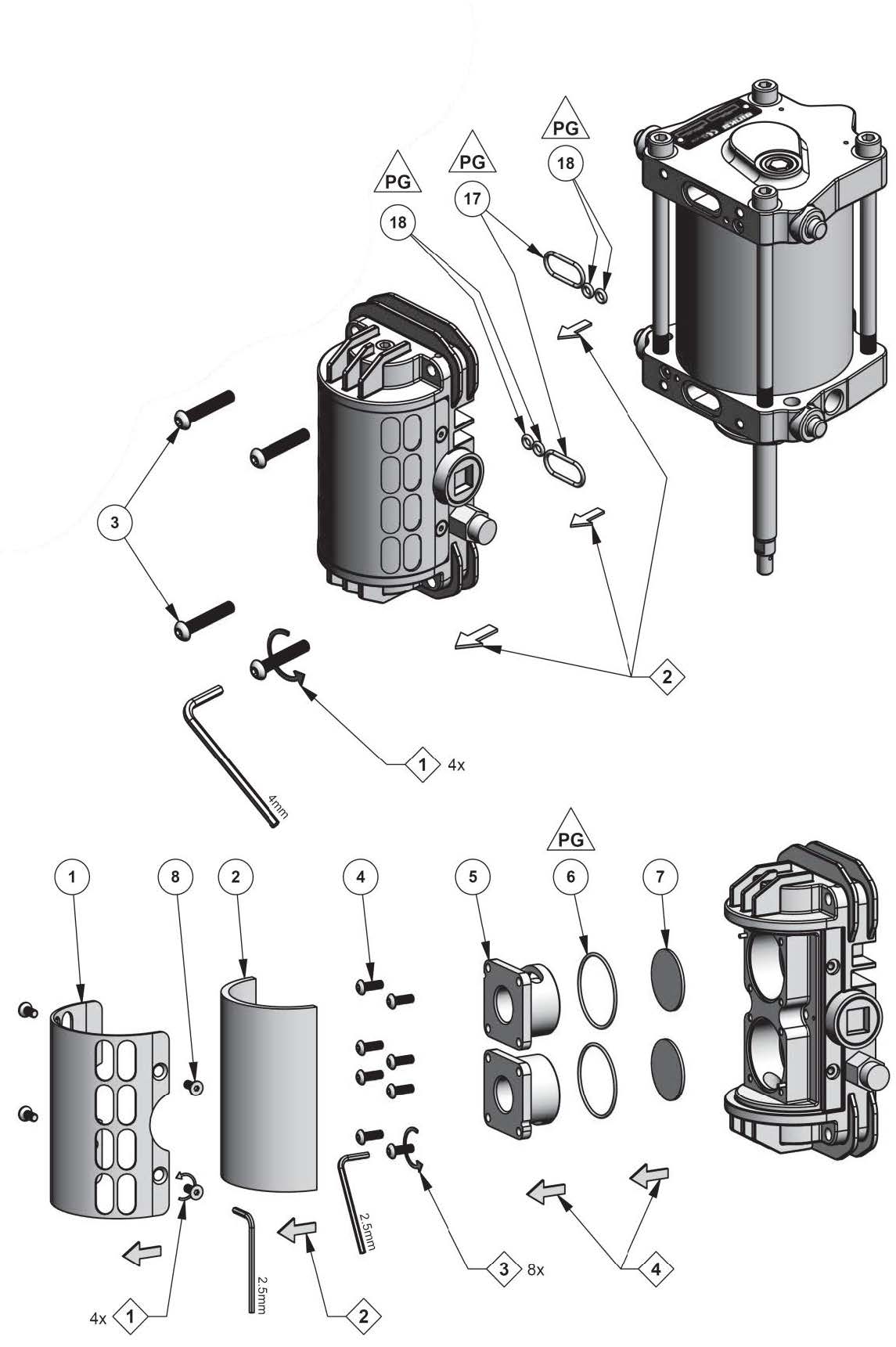

| SILNIK PNEUMATYCZNY AX85S |
| |
| SYMBOLE DOT. KONSERWACJI |
|
NUMER CZĘŚCI |
| KOLEJNOŚĆ PROCEDURY DEMONTAŻU (odwrotna kolejność procedury montażu) |
| WAZELINA/SMAR |
| USZCZELNIACZ DO GWINTÓW (taśma PTFE) |
|
| |
 |
| |
 |
| |
| SYMBOLE DOT. KONSERWACJI |
|
NUMER CZĘŚCI |
| KOLEJNOŚĆ PROCEDURY DEMONTAŻU (odwrotna kolejność procedury montażu) |
| WAZELINA/SMAR |
| USZCZELNIACZ DO GWINTÓW (taśma PTFE) |
|
| |
 |
| |
| SYMBOLE DOT. KONSERWACJI |
|
NUMER CZĘŚCI |
| KOLEJNOŚĆ PROCEDURY DEMONTAŻU (odwrotna kolejność procedury montażu) |
| WAZELINA/SMAR |
| USZCZELNIACZ DO GWINTÓW (taśma PTFE) |
|
| |
| OSTRZEŻENIE |
| |
|
OSTRZEŻENIE DOTYCZĄCE ROZRUSZNIKÓW SERCA .
Urządzenie wytwarza pola elektromagnetyczne, które mogą zakłócić pracę niektórych rozruszników serca. |
|
| |
| WSKAZÓWKA |
UWAGA |
| Zespół suwaka i tulei (12) stanowi zestaw i nie może być wymieniany na inne zespoły suwaka i tulei |
Zachować ostrożność podczas obchodzenia się z magnesami (14). Unikać bliskiego położenia magnesów względem siebie. Może to prowadzić do obrażeń ciała lub uszkodzenia magnesów. |
|
| |
| SILNIK PNEUMATYCZNY AX85S – DIAGNOSTYKA |
| |
| PROBLEM |
PRZYCZYNA |
ROZWIĄZANIE |
| Pompa nie uruchamia się |
Brak sprężonego powietrza.Układ został zablokowany. |
Sprawdzić zasilanie sprężonego powietrza. Usunąć blokadę. |
Nierówna praca silnika pneumatycznego,
zatrzymanie silnika pneumatycznego |
Zużyte zespoły zawieradeł. Zużyty lub
zanieczyszczony zespół suwaka i tulei. |
Wymienić zespoły zawieradeł.W razie konieczności oczyścić lub wymienić zespół suwaka i tulei. |
| Stała nieszczelność powietrza wylotu spalin |
Zużyte zespoły zawieradeł.Zużyta uszczelka tłoka. Zużyta membrana. |
Wymienić zespoły zawieradeł.Wymienić uszczelkę tłoka. Wymienić membranę. |
|
| |
| Sekcja cieczy FX4 i FXL4 |
| Modele: FX4‡‡ & FXL4‡‡, ‡‡=PL (PTFE/skóra), PP (PTFE), PU (PTFE/UHMWPE), UC (uszczelki U-Cup) |
| |
 |
| |
| SPECYFIKACJA |
| Maksymalne ciśnienie cieczy: |
96 barów (1 390 psi) |
| Objętość skokowa na cykl: |
24 cm3 [0,8 uncji] |
| Wydajność przy 60 cyklach/min: |
1,4 l/m [0,4 galona/m] |
| Wielkość wlotu cieczy: |
FX-3/4" NPS(m), FXL-1/2"NPS(m) |
| Wielkość wylotu cieczy: |
M14x1,5(f) |
| Masa: |
4,2 kg [9,2 funta] |
| Materiały części mokrych konstrukcji: |
stal nierdzewna,węglik wolframu,chrom twardy, PTFE,polietylen, skóra, ceramika |
|
| |
| Sekcja cieczy FX4 i FXL4 (uszczelki Chevron) |
| Modele: FX4‡‡ & FXL4‡‡, ‡‡=PL (PTFE/skóra), PP (PTFE), PU (PTFE/UHMWPE). |
| |
 |
| Część 3 jest częścią samogwintującą do części 2. |
| |
 |

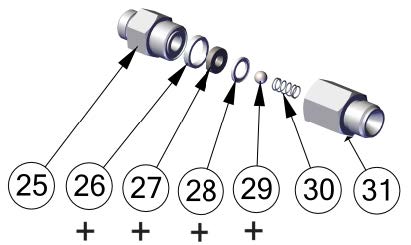

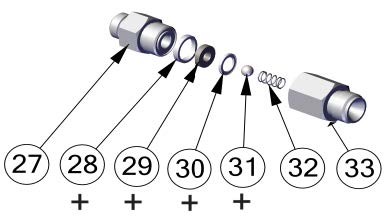

| ZAWÓR ZWROTNY 0115-010256 |
| |
| |
FX*4PL |
FX*4PP |
FX*4PU |
| • |
Części objęte zestawem do uszczelniania: |
0115-010221 |
0115-010223 |
0115-010225 |
| + |
Części objęte zestawem naprawczym: |
0115-010222 |
0115-010224 |
0115-010388 |
|
| |
| Sekcja cieczy FX4 i FXL4 (uszczelki Chevron) |
| Modele: FX4‡‡ & FXL4‡‡, ‡‡=PL (PTFE/skóra), PP (PTFE), PU (PTFE/UHMWPE). |
| |
|
ILOŚĆ |
| FX4 & FXL4 |
| CZĘŚĆ |
NUMER KATALOGOWY CZĘŚCI
|
OPIS |
PL |
PP |
PU |
| 1 |
0115-010646 |
CIĘGNO POMPY |
3 |
3 |
3 |
| 2 |
0115-010059 |
KRÓCIEC |
1 |
1 |
1 |
| 3 |
0115-010060 |
PŁYNOWSKAZ |
1 |
1 |
1 |
| 4 |
•+ 0115-010061 |
USZCZELKA KRÓĆCA |
1 |
1 |
1 |
| 5 |
0115-010062 |
ZŁĄCZKA USZCZELNIAJĄCA |
1 |
1 |
1 |
| 6 |
+ 0115-010058 |
FALISTA PODKŁADKA SPRĘŻYSTA |
1 |
1 |
1 |
| 7 |
0115-010204 |
KORPUS PŁYTY PRZYŁĄCZENIOWEJ |
1 |
1 |
1 |
| 8 |
•+ 0115-010171 |
ZESTAW USZCZELEK GÓRNYCH (PTFE/SKÓRA) |
1 |
- |
- |
| •+ 0115-010175 |
ZESTAW USZCZELEK GÓRNYCH (PTFE/UHMW) |
- |
- |
1 |
| •+ 0115-010206 |
ZESTAW USZCZELEK GÓRNYCH (PTFE) |
- |
1 |
- |
| 9 |
0115-010111 |
SPRĘŻYNA DOCISKAJĄCA USZCZELKĘ |
2 |
2 |
2 |
| 10 |
0115-010055 |
GÓRNY PRZEWÓD POMPY |
1 |
1 |
1 |
| 12 |
0115-010063 |
CIĘGNO POMPY (CHROM TWARDY) |
1 |
1 |
1 |
| 13 |
+ 0114-014745 |
GÓRNA KULKA, 6 mm |
1 |
1 |
1 |
| 14 |
+ 0115-010065 |
USZCZELKA GNIAZDA CIĘGNA |
1 |
1 |
1 |
| 15 |
+ 0115-010066 |
GNIAZDO CIĘGNA |
1 |
1 |
1 |
| 16 |
0115-010067 |
NAKRĘTKA GNIAZDA CIĘGNA |
1 |
1 |
1 |
| 17 |
•+ 0115-010064 |
ZESTAW DOLNYCH PRZEWODÓW POMPY |
1 |
1 |
1 |
18
|
•+ 0115-010173 |
ZESTAW USZCZELEK DOLNYCH (PTFE/SKÓRA) |
1 |
- |
- |
| •+ 0115-010177 |
ZESTAW USZCZELEK DOLNYCH (PTFE/UHMW) |
- |
- |
1 |
| •+ 0115-010207 |
ZESTAW USZCZELEK DOLNYCH (PTFE) |
- |
1 |
- |
| 19 |
0115-010056 |
DOLNY PRZEWÓD POMPY |
1 |
1 |
1 |
| 20 |
•+ 0115-010068 |
USZCZELKA GNIAZDA DOLNEGO |
2 |
2 |
2 |
| 21 |
0115-010057 |
DOLNY KOSZYK KULEK |
1 |
1 |
1 |
| 22 |
+ 0114-014237 |
DOLNA KULKA, 15 mm |
1 |
1 |
1 |
| 23 |
+ 0115-010069 |
DOLNE GNIAZDO |
1 |
1 |
1 |
24
|
0115-010149 |
WLOT 3/4" NPS(m) TYLKO W PRZYPADKU FX4 |
1 |
1 |
1 |
| 0115-010070 |
WLOT 1/2" NPS(m) TYLKO W PRZYPADKU FXL4 |
1 |
1 |
1 |
| 25 |
+ 0115-010099 |
KLAMRA CIĘGNA (niepokazana) |
2 |
2 |
2 |
| 26 |
0115-010256 |
0 |
1 |
1 |
1 |
| 27 |
0115-010258 |
ZŁĄCZE WYLOTU CIECZY |
1 |
1 |
1 |
| 28 |
+ 0115-010259 |
USZCZELKA |
1 |
1 |
1 |
| 29 |
+ 0115-010066 |
GNIAZDO CIĘGNA |
1 |
1 |
1 |
| 30 |
+ 0115-010065 |
USZCZELKA GNIAZDA CIĘGNA |
1 |
1 |
1 |
| 31 |
+ 0114-014745 |
GÓRNA KULKA, 6 mm |
1 |
1 |
1 |
| 32 |
0115-010087 |
SPRĘŻYNA ZAWORU ZWROTNEGO |
1 |
1 |
1 |
| 33 |
0115-010257 |
OBUDOWA ZAWORU ZWROTNEGO |
1 |
1 |
1 |
|
| |

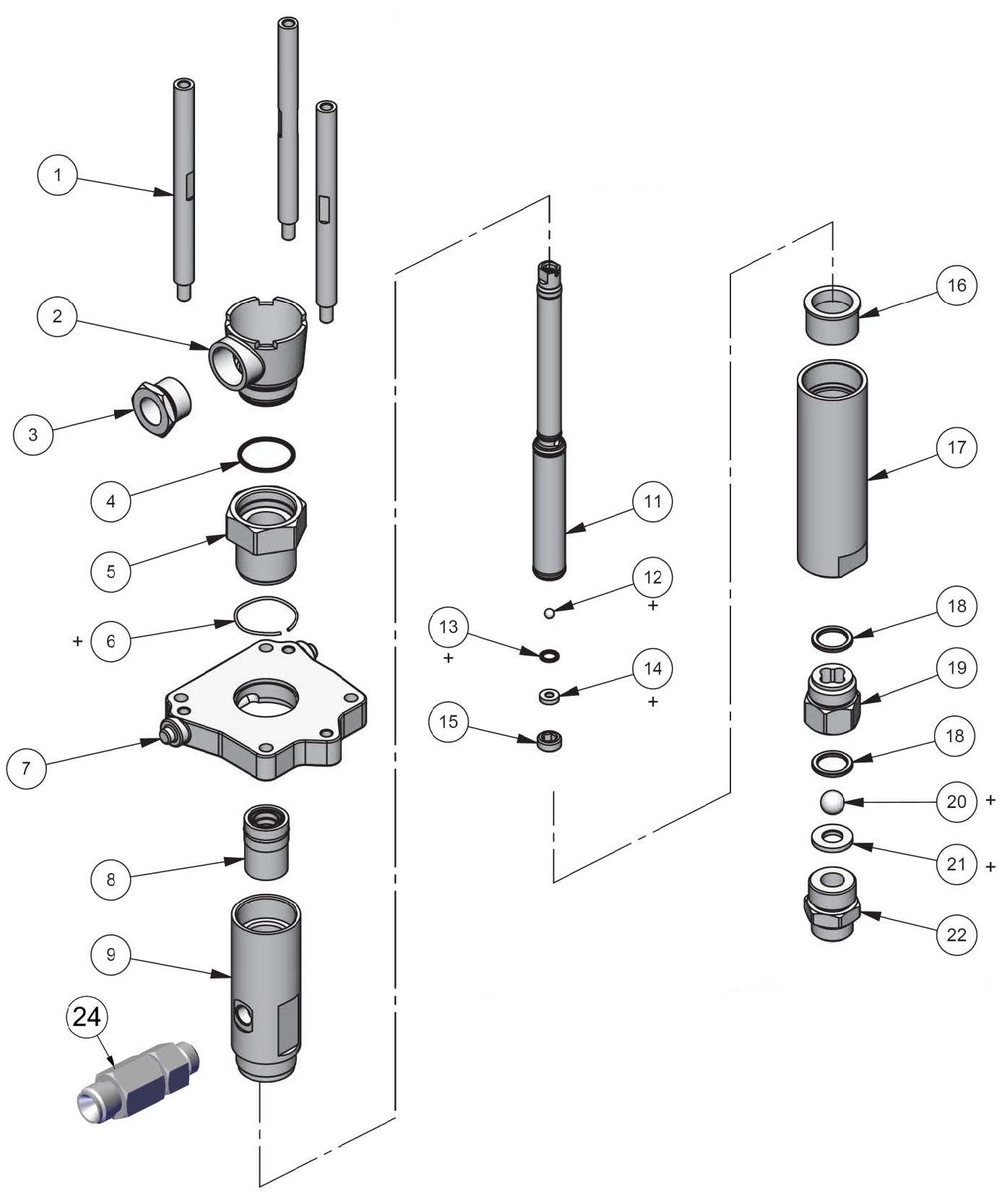

| Sekcja cieczy FX4 i FXL4 (uszczelki U-Cup) |
| Modele: FX4UC i FXL4UC |
| |
 |
| ZAWÓR ZWROTNY 0115-010256 |
| |
 |
| |
| Sekcja cieczy FX4 i FXL4 (uszczelki U-Cup) |
| Modele: FX4UC i FXL4UC |
| |
| CZĘŚĆ |
NUMER KATALOGOWY CZĘŚCI
|
OPIS |
ILOŚĆ |
| 1 |
0115-010646 |
CIĘGNO POMPY |
3 |
| 2 |
0115-010059 |
KRÓCIEC |
1 |
| 3 |
0115-010060 |
PŁYNOWSKAZ |
1 |
| 4 |
•+ 0115-010061 |
USZCZELKA KRÓĆCA |
1 |
| 5 |
0115-010062 |
ZŁĄCZKA USZCZELNIAJĄCA |
1 |
| 6 |
+ 0115-010058 |
FALISTA PODKŁADKA SPRĘŻYSTA |
1 |
| 7 |
0115-010204 |
KORPUS PŁYTY PRZYŁĄCZENIOWEJ |
1 |
| 8 |
•+ 0115-010166 |
ZESPÓŁ GÓRNEJ WKŁADKI USZCZELNIAJĄCEJ |
1 |
| 9 |
0115-010055 |
GÓRNY PRZEWÓD POMPY |
1 |
| 11 |
0115-010063 |
CIĘGNO POMPY (CHROM TWARDY) |
1 |
| 12 |
+ 0114-014745 |
GÓRNA KULKA, 6 mm |
1 |
| 13 |
+ 0115-010065 |
USZCZELKA GNIAZDA CIĘGNA |
1 |
| 14 |
+ 0115-010066 |
GNIAZDO CIĘGNA |
1 |
| 15 |
0115-010067 |
NAKRĘTKA GNIAZDA CIĘGNA |
1 |
| 16 |
•+ 0115-010169 |
ZESPÓŁ DOLNEJ WKŁADKI USZCZELNIAJĄCEJ |
1 |
| 17 |
0115-010056 |
DOLNY PRZEWÓD POMPY |
1 |
| 18 |
•+ 0115-010068 |
USZCZELKA GNIAZDA DOLNEGO |
2 |
| 19 |
0115-010057 |
DOLNY KOSZYK KULEK |
1 |
| 20 |
+ 0114-014237 |
DOLNA KULKA, 15 mm |
1 |
| 21 |
+ 0115-010069 |
DOLNE GNIAZDO |
1 |
22
|
0115-010149 |
WLOT 3/4" NPS(m) TYLKO W PRZYPADKU FX4 |
1 |
| 0115-010070 |
WLOT 1/2" NPS(m) TYLKO W PRZYPADKU FXL4 |
1 |
| 23 |
+ 0115-010099 |
KLAMRA CIĘGNA (niepokazana) |
2 |
| 24 |
0115-010256 |
FX4 CHECK VALVE ASSEMBLY - FXL4 ONLY |
1 |
| 25 |
0115-010258 |
ZŁĄCZE WYLOTU CIECZY |
1 |
| 26 |
+ 0115-010259 |
USZCZELKA |
1 |
| 27 |
+ 0115-010066 |
GNIAZDO CIĘGNA |
1 |
| 28 |
+0115-010065 |
USZCZELKA GNIAZDA CIĘGNA |
1 |
| 29 |
+ 0114-014745 |
GÓRNA KULKA, 6 mm |
1 |
| 30 |
0115-010087 |
SPRĘŻYNA ZAWORU ZWROTNEGO |
1 |
| 31 |
0115-010257 |
OBUDOWA ZAWORU ZWROTNEGO |
1 |
|
| |
• Części objęte zestawem do uszczelniania silnika pneumatycznego 0115-010219 (uszczelki U-CUP).
+ Części objęte zestawem naprawczym 0115-010220 (uszczelki U-CUP). |
| |
| Sekcja cieczy FX4 i FXL4 (uszczelki Chevron) – KONSERWACJA |
| Modele: FX4‡‡ & FXL4‡‡, ‡‡=PL (PTFE/skóra), PP (PTFE), PU (PTFE/UHMWPE). |
| |
 |
| |
| SYMBOLE DOT. KONSERWACJI |
|
NUMER CZĘŚCI |
| KOLEJNOŚĆ PROCEDURY DEMONTAŻU (odwrotna kolejność procedury montażu) |
| WAZELINA/SMAR |
| USZCZELNIACZ DO GWINTÓW (taśma PTFE) |
|
| |
 |

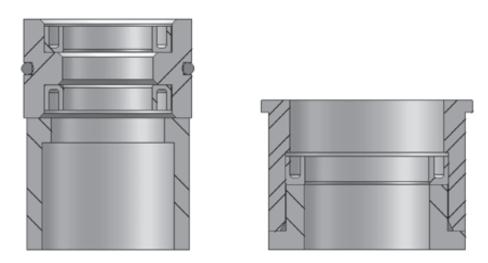

SZCZEGÓŁ „A” USZCZELKI GÓRNE |
| SZCZEGÓŁ „B” USZCZELKI DOLNE |
|
| KIERUNEK MONTAŻU USZCZELKI FX4 I FXL4 |
| |
| Sekcja cieczy FX4 i FXL4 (uszczelki U-Cup) – KONSERWACJA |
| Modele: FX4UC i FXL4UC |
| |
 |
| |
| SYMBOLE DOT. KONSERWACJI |
|
NUMER CZĘŚCI |
| KOLEJNOŚĆ PROCEDURY DEMONTAŻU (odwrotna kolejność procedury montażu) |
| WAZELINA/SMAR |
| USZCZELNIACZ DO GWINTÓW (taśma PTFE) |
|
| |
| |
 |
| SZCZEGÓŁ „A” USZCZELKA GÓRNA |
SZCZEGÓŁ „B” USZCZELKA DOLNA |
|
| |
| SEKCJA CIECZY – DIAGNOSTYKA |
| |
| PROBLEM |
PRZYCZYNA |
ROZWIĄZANIE |
| Medium w króćcu |
Zużyte lub zanieczyszczone uszczelki górne. |
W razie konieczności wymienić lub oczyścić górne uszczelki. |
| Pompa nie zatrzymuje się podczas suwu w dół |
Zużyty lub zanieczyszczony dolny ogranicznik kulki. |
W razie konieczności wymienić lub oczyścić części. |
| Pompa nie zatrzymuje się podczas suwu w górę |
Zużyty lub zanieczyszczony górny ogranicznik kulki.Zużyte lub zanieczyszczone uszczelki dolne. |
W razie konieczności wymienić lub oczyścić części. |
| Nierówna praca pompy |
Zespół syfonu medium zablokowany. Zablokowany filtr wlotu lub filtr siatkowy.Niski poziom medium. |
Wymienić lub oczyścić zespół syfonu.Wymienić lub oczyścić filtr wlotu lub filtr siatkowy.Wymienić lub uzupełnić zbiornik medium. |
| Brak wydajności pompy |
Poluzowane przyłącze pompy i zespołu syfonu.Zablokowana dolna kulka. |
Sprawdzić wszystkie połączenia pod kątem prawidłowego zamocowania. W razie konieczności wymienić lub oczyścić części. |
|
| |

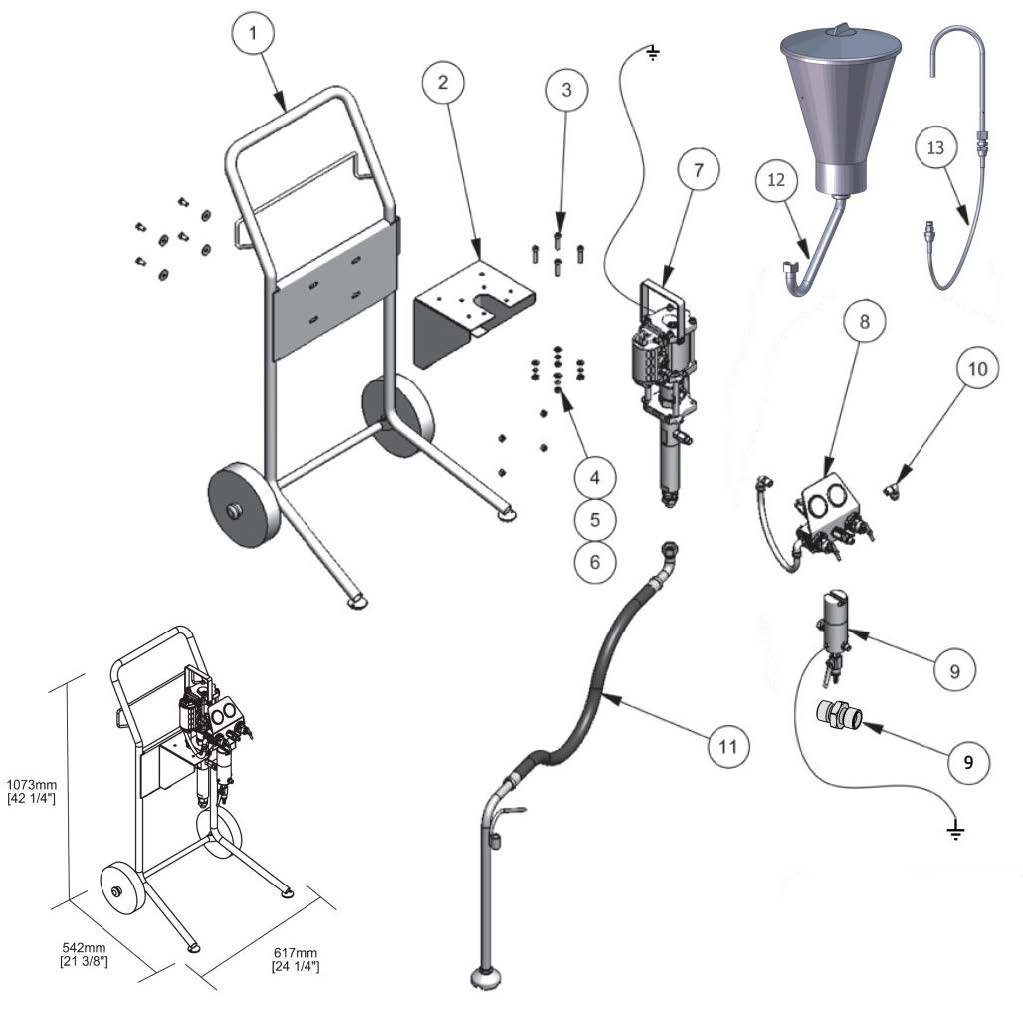

| POMPA DO MONTAŻU NA WÓZKU MX 4/32 I MXL 4/32 |
| |
 |
| |
|
ILOŚĆ |
| CZĘŚĆ |
NUMER CZĘŚCI |
OPIS |
MX |
MXL |
| 1 |
0115-010186 |
WÓZEK |
1 |
|
| 2 |
0115-010179 |
WSPORNIK ŚCIENNY |
1 |
|
| 3 |
0115-010001 |
ŚRUB |
4 |
|
| 4 |
0115-010030 |
NAKRĘTKA SZEŚCIOKĄTNA M8 |
4 |
|
| 5 |
0115-010031 |
PODKŁADKA ZABEZPIECZAJĄCA M8 |
4 |
|
| 6 |
0115-010035 |
PODKŁADKA OKRĄGŁA M8 |
4 |
|
| 7 |
MX432XX |
POMPA BEZ WYPOSAŻENIA MX432 |
1 |
- |
|
MXL432XX |
POMPA BEZ WYPOSAŻENIA MXL432 |
- |
1 |
| 8 |
0115-010180 |
2 REGULATORY POWIETRZA I ZAWÓR |
1 |
- |
|
0115-010664 |
2 REGULATORY POWIETRZA |
- |
1 |
| 9 |
0110-009130 |
FILTR HP (100 oczek) |
1 |
1* |
|
0115-010705 |
ZŁĄCZKA WYLOTOWA |
- |
1* |
| 10 |
0114-009164 |
ZŁĄCZKA KOLANKOWA |
1 |
|
| 11 |
0115-010236 |
WĄŻ SSĄCY (20 oczek) 3/4" |
1 |
- |
|
0115-010696 |
WĄŻ SSĄCY (20 oczek) 1/2" |
- |
1 |
| 12 |
0115-010701 |
ZASOBNIK 6L |
1* |
1* |
| 13 |
0114-009629 |
WĄŻ POWROTNY 1/4" |
1* |
- |
|
0115-010712 |
WĄŻ POWROTNY 1/4" |
- |
1* |
|
| *= OPCJE |
| |

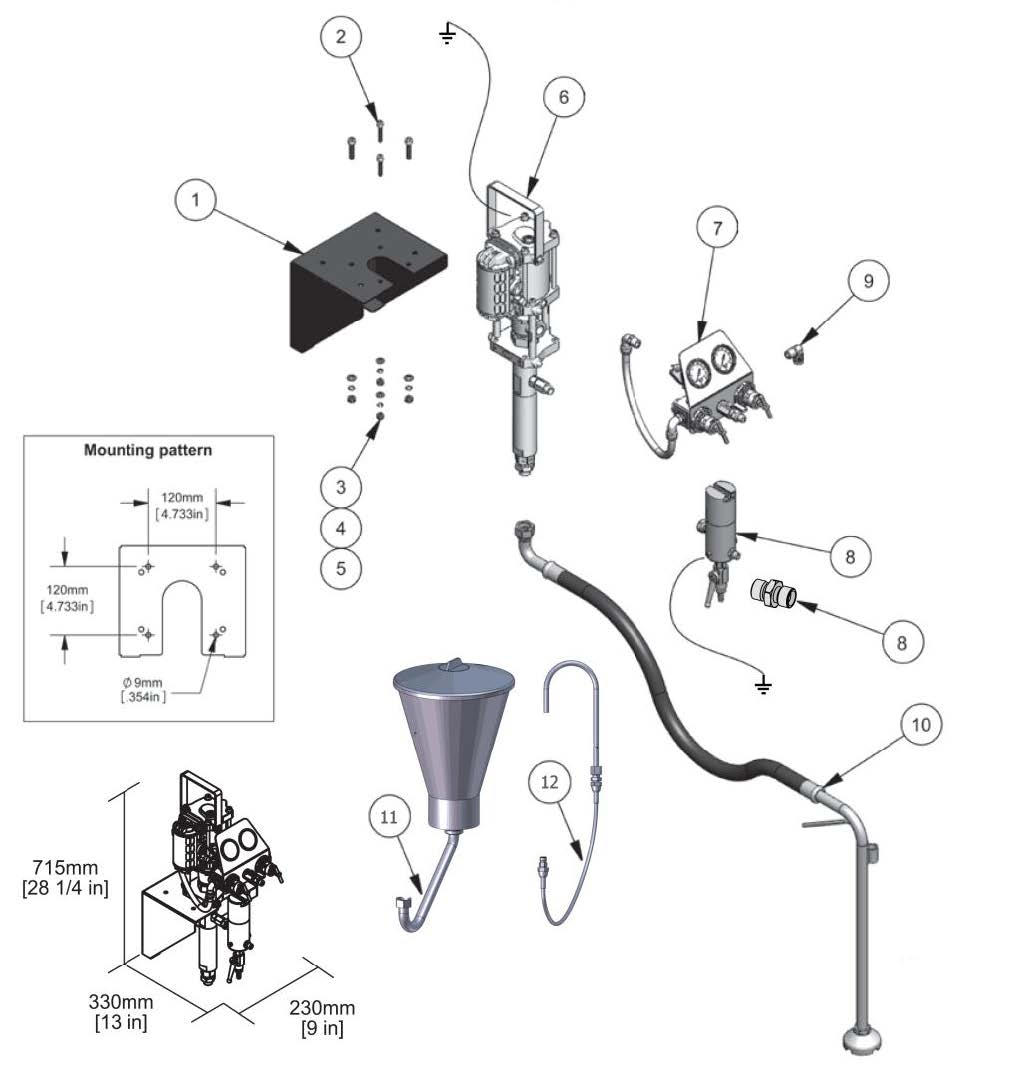

| POMPA DO MONTAŻU NA ŚCIANIE MX 4/32 I MXL 4/32 |
| |
 |
| |
|
ILOŚĆ |
| CZĘŚĆ |
NUMER CZĘŚCI |
OPIS |
MX |
MXL |
| 1 |
0115-010179 |
WSPORNIK ŚCIENNY |
1 |
|
| 2 |
0115-010001 |
ŚRUB |
4 |
|
| 3 |
0115-010030 |
NAKRĘTKA SZEŚCIOKĄTNA M8 |
4 |
|
| 4 |
0115-010031 |
PODKŁADKA ZABEZPIECZAJĄCA M8 |
4 |
|
| 5 |
0115-010035 |
PODKŁADKA OKRĄGŁA M8 |
4 |
|
| 6 |
MX432XX |
POMPA BEZ WYPOSAŻENIA MX432 |
1 |
- |
| MXL432XX |
POMPA BEZ WYPOSAŻENIA MXL432 |
- |
1 |
| 7 |
0115-010180 |
2 REGULATORY POWIETRZA I ZAWÓR |
1 |
- |
| 0115-010664 |
2 REGULATORY POWIETRZA |
- |
1 |
| 8 |
0110-009130 |
FILTR HP (100 oczek) |
1 |
1* |
| 0115-010705 |
ZŁĄCZKA WYLOTOWA |
- |
1* |
| 9 |
0114-009164 |
ZŁĄCZKA KOLANKOWA |
1 |
|
| 10 |
0115-010236 |
WĄŻ SSĄCY (20 oczek) 3/4" |
1 |
1 |
| 0115-010696 |
WĄŻ SSĄCY (20 oczek) 1/2" |
- |
- |
| 11 |
0115-010701 |
ZASOBNIK 6L |
1* |
1* |
| 12 |
0114-009629 |
WĄŻ POWROTNY 1/4" |
1* |
- |
| 0115-010712 |
WĄŻ POWROTNY 1/4" |
- |
1* |
|
| |

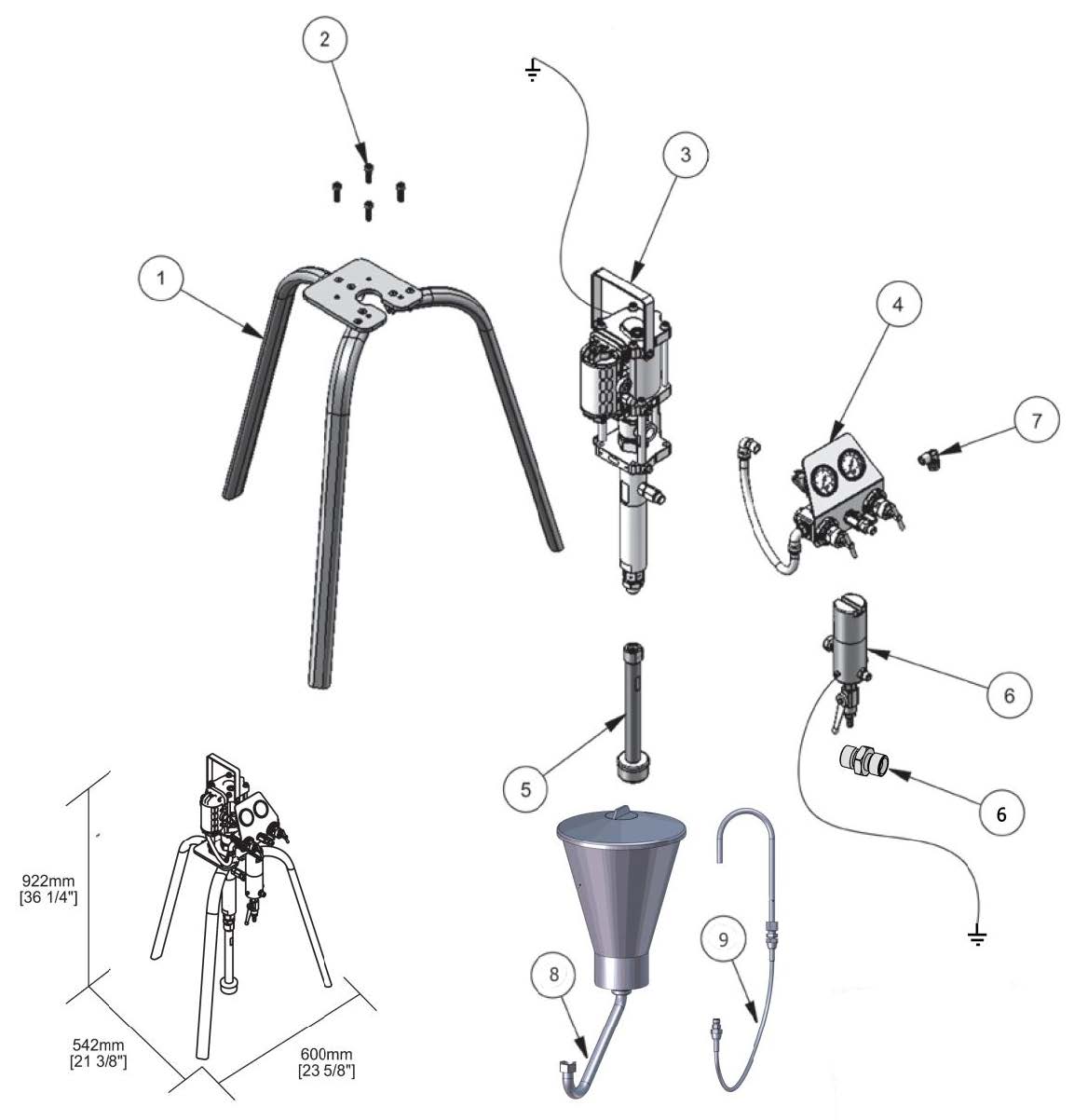

| POMPA DO MONTAŻU NA STATYWIE MX 4/32 I MXL 4/32 |
| |
 |
| |
|
ILOŚĆ |
| CZĘŚĆ |
NUMER CZĘŚCI |
OPIS |
MX |
MXL |
| 1 |
0115-010100 |
STATYW |
1 |
|
| 2 |
0115-010227 |
ŚRUB |
4 |
|
3
|
MX432XX |
POMPA BEZ WYPOSAŻENIA MX432 |
1 |
- |
| MXL432XX |
POMPA BEZ WYPOSAŻENIA MXL432 |
- |
1 |
4
|
0115-010180 |
2 REGULATORY POWIETRZA I ZAWÓR |
1 |
- |
| 0115-010664 |
2 REGULATORY POWIETRZA |
- |
1 |
5
|
0115-010670 |
PRZEWÓD SSĄCY (50 oczek) 3/4" |
1 |
- |
| 0115-010699 |
PRZEWÓD SSĄCY (50 oczek) 1/2" |
- |
1 |
6
|
0110-009130 |
FILTR HP (100 oczek) |
1 |
1* |
| 0115-010705 |
ZŁĄCZKA WYLOTOWA |
- |
1* |
| 7 |
0114-009164 |
ZŁĄCZKA KOLANKOWA |
1 |
|
| 8 |
0115-010701 |
ZASOBNIK 6L |
1* |
1* |
9
|
0114-009629 |
WĄŻ POWROTNY 1/4" |
1* |
- |
| 0115-010712 |
WĄŻ POWROTNY 1/4" |
- |
1* |
|
| *=OPCJE |
| |

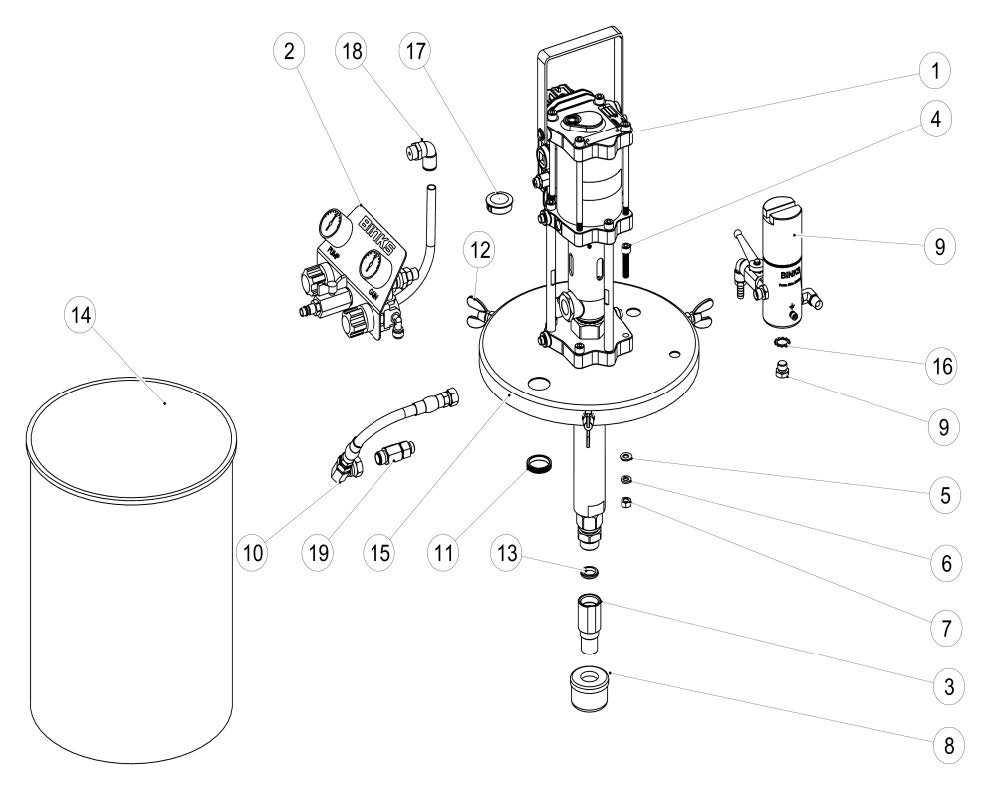

| POMPA MONTOWANA NA TRZPIENIU MX 4/32 I MXL 4/32 |
| |
 |
| |
| CZĘŚĆ |
NUMER CZĘŚCI |
OPIS |
MX |
MXL |
| 1 |
MX432XX |
POMPA BEZ WYPOSAŻENIA MX |
1 |
- |
| MXL432XX |
POMPA BEZ WYPOSAŻENIA MXL432 |
- |
1 |
| 2 |
0115-010180 |
2 REGULATORY POWIETRZA I ZAWÓR |
1 |
- |
| 0115-010664 |
2 REGULATORY POWIETRZA |
- |
1 |
| 3 |
0115-010201 |
PRZEJŚCIÓWKA FILTRA 3/4" |
1 |
- |
| 0115-010706 |
PRZEJŚCIÓWKA FILTRA 1/2" |
1 |
- |
| 4 |
0115-010320 |
ŚRUBA M8X35 MM, STAL NIERDZEWNA |
4 |
|
| 5 |
0115-010035 |
PODKŁADKA OKRĄGŁA |
4 |
|
| 6 |
0115-010321 |
PODKŁADKA ZABEZPIECZAJĄCA M8 STAL NIERDZEWNA |
4 |
|
| 7 |
0114-014546 |
NAKRĘTKA M8 STAL NIERDZEWNA |
4 |
|
| 8 |
0115-010668 |
FILTR SIATKOWY 3/4" |
1 |
- |
| 0115-010704 |
FILTR SIATKOWY 1/2" |
- |
1 |
| 9 |
0115-010200 |
FILTR – MONTAŻ NA TRZPIENIU |
1 |
- |
| 10 |
0115-010109 |
WĄŻ HYDRAULICZNY |
1 |
|
| 11 |
0115-010110 |
PIERŚCIEŃ USZCZELNIAJĄCY |
1 |
|
| 12 |
0114-014200 |
ŚRUBA MOTYLKOWA |
3 |
|
| 13 |
0115-010693 |
USZCZELKA WLOTOWA 3/4" |
1 |
- |
| 0115-010165 |
USZCZELKA WLOTOWA 1/2" |
- |
1 |
| 14 |
0114-014445 |
ZBIORNIK |
1 |
|
| 15 |
0115-010108 |
OSŁONA TRZPIENIA |
1 |
|
| 16 |
0115-010203 |
PODKŁADKA ZABEZPIECZAJĄCA |
1 |
|
| 17 |
0115-010337 |
KOREK |
1 |
|
| 18 |
0114-009130 |
ZŁĄCZKA KOLANKOWA |
1 |
|
| 19 |
0115-010269 |
ZAWÓR ZWROTNY |
1 |
|
|
| |
| AKCESORIA |
0114-009629 WĄŻ POWROTNY 1/4" |
| |
 |
| |
| CZĘŚĆ |
NUMER CZĘŚCI |
OPIS |
ILOŚĆ |
| 1 |
0115-010695 |
WĄŻ I PRZEWÓD ZRZUTOWY |
1 |
| 2 |
0114-016059 |
ZŁĄCZE 1/4" |
1 |
|
| |

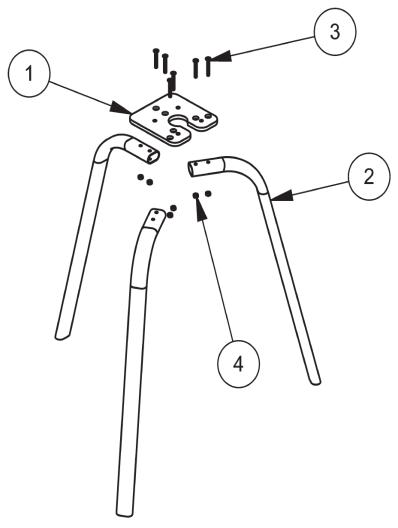

| 0115-010100 STATYW |
| |
 |
| |
| CZĘŚĆ |
NUMER CZĘŚCI |
OPIS |
ILOŚĆ |
| 1 |
0115-010101 |
PŁYTA MONTAŻOWA |
1 |
| 2 |
0115-010210 |
NOGA STATYWU |
3 |
| 3 |
0115-010212 |
ŚRUBA Z ŁBEM PŁASKIM |
6 |
| 4 |
0115-010211 |
PRZECIWNAKRĘTKA |
6 |
|
| |
| 0115-010236 WĄŻ SSĄCY (MX) 3/4" |
| |
 |
| |
| CZĘŚĆ |
NUMER CZĘŚCI |
OPIS |
ILOŚĆ |
| 1 |
0114-018506 |
WĄŻ SSĄCY (DN20) |
1 |
| 2 |
0114-013734 |
OBUDOWA FILTRA |
1 |
| 3 |
0114-014112 |
FILTR SIATKOWY (20 OCZEK) |
1 |
| 4 |
0114-014080 |
PIERŚCIEŃ OPOROWY |
1 |
| 5 |
0111-010235 |
PRZEJŚCIÓWKA 3/4"M-1/2"F |
1 |
| 6 |
0114-016024 |
PRZEJŚCIÓWKA |
1 |
| DODATKOWE FILTRY SIATKOWE |
| 0114-014068 |
50 Oczko |
| 0114-014221 |
70 Oczko
|
|
| |

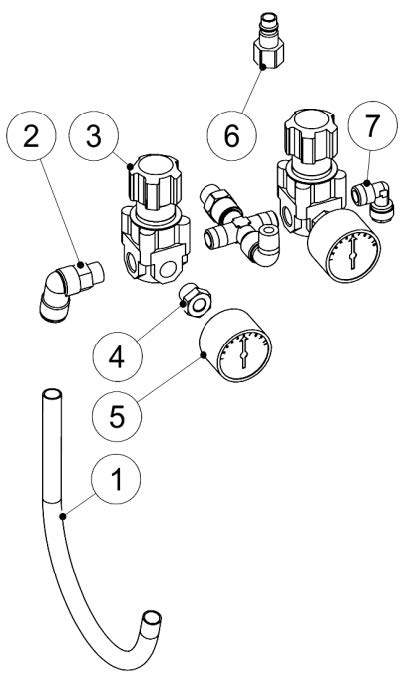

| 0115-010664 2 REGULATORY POWIETRZA (MXL) |
| |
 |
| |
| CZĘŚĆ |
NUMER CZĘŚCI |
OPIS |
ILOŚĆ |
| 1 |
0115-010694 |
PRZEWÓD NYLONOWY Ø12 |
0.32 |
| 2 |
0115-010666 |
KOLANKO O ŚR. ZEW. 12 mm |
1 |
| 3 |
ZZ-3073 |
REGULATOR POWIETRZA |
2 |
| 4 |
0114-019209 |
TULEJA REDUKCYJNA |
2 |
| 5 |
GA-382-P |
MANOMETR |
2 |
| 6 |
ZZ-2417 |
TRZPIEŃ ZAWORU SZYBKOZŁĄCZNEGO 1/4 BSP F |
1 |
| 7 |
0115-010667 |
KOLANKO Ø8 |
1 |
|

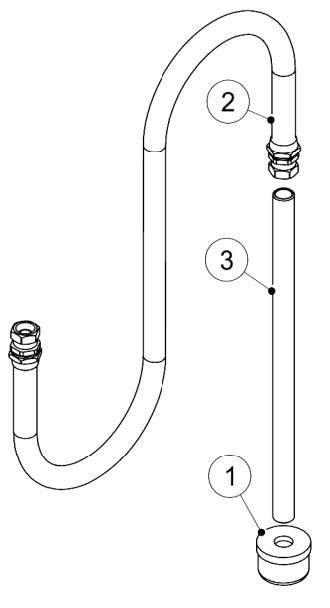

| |
| 0115-010696 WĄŻ SSĄCY (MXL) 1/2" |
| |
 |
| |
| CZĘŚĆ |
NUMER CZĘŚCI |
OPIS |
ILOŚĆ |
| 1 |
0115-010704 |
FILTR SIATKOWY 30 OCZEK 1/2" |
1 |
| 2 |
0115-010698 |
WĄŻ 1/2" |
1 |
| 3 |
0115-010697 |
PRZEWÓD |
1 |
|

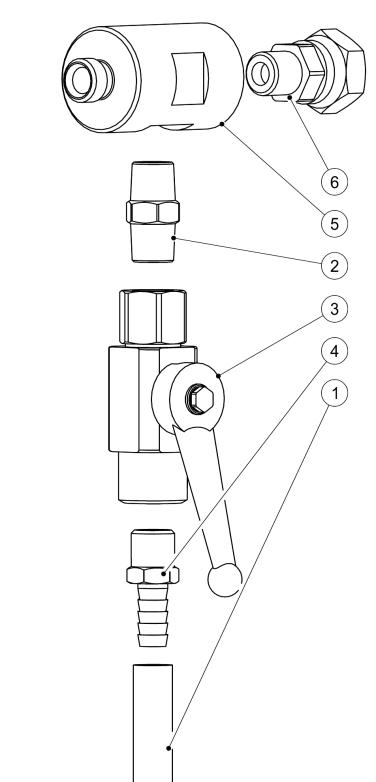

| |
| 0110-009130 FILTR WYSOKIEGO CIŚNIENIA |
| Maks. 272 bary, 100 OCZEK WLOT 3/8" BSP F, WYLOT 1/4" NPSM |
| |
 |
| |
| CZĘŚĆ |
NUMER CZĘŚCI |
OPIS |
ILOŚĆ |
| 1 |
0114-016061 |
USZCZELKA |
1 |
| 2 |
0110-009132 |
FILTR 100 OCZEK |
1 |
| 3 |
0110-016058 |
ZŁĄCZKA 3/8" BSP |
1 |
| 4 |
0114-016059 |
ZŁĄCZKA WKRĘTNA 1/4" NPSM |
1 |
| 5 |
0114-011798 |
ZESTAW PRZEWODU UZIOMOWEGO |
1 |
| 6 |
0114-019090 |
ZŁĄCZKA WKRĘTNA 1/4" |
1 |
| 7 |
0114-019091 |
ZAWÓR KULKOWY |
1 |
| 8 |
0114-019985 |
ZŁĄCZKA WKRĘTKA WĘŻA |
1 |
| 9 |
0110-009103 |
WĄŻ ZRZUTOWY |
1 |
| DODATKOWE FILTRY |
| 0110-009131 |
50 OCZEK |
| 0110-009133 |
150 OCZEK |
| 0110-009134 |
200 OCZEK |
|

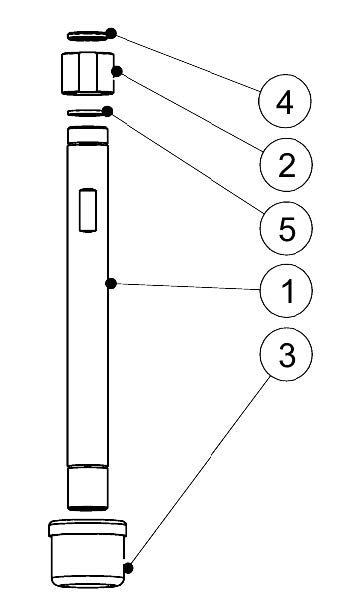

| |
| 0115-010699 PRZEWÓD SSĄCY (MXL) 1/2" |
| |
 |
| |
| CZĘŚĆ |
NUMER CZĘŚCI |
OPIS |
ILOŚĆ |
| 1 |
0115-010702 |
PRZEWÓD SSĄCY |
1 |
| 2 |
0115-010703 |
PRZEJŚCIÓWKA |
1 |
| 3 |
0115-010704 |
FILTR SIATKOWY 15 OCZEK 3/4" |
1 |
| 4 |
0115-010165 |
USZCZELKA |
1 |
| 5 |
0115-010165 |
USZCZELKA |
1 |
|
| |

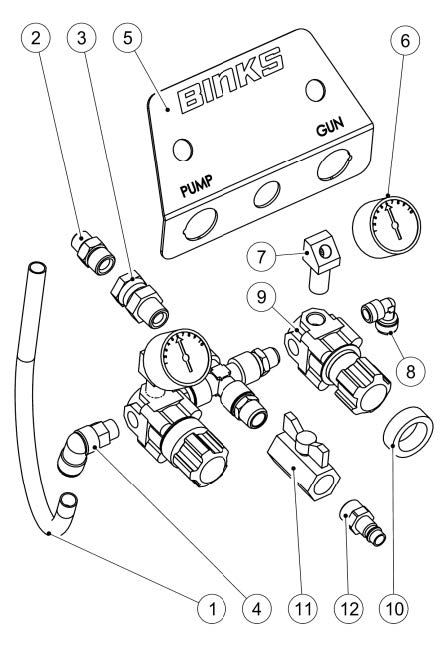

| 0115-010180 URZĄDZENIA STERUJĄCE POWIETRZEM (MX) |
| |
 |
| |
| CZĘŚĆ |
NUMER CZĘŚCI |
OPIS |
ILOŚĆ |
| 1 |
0115-010694 |
PRZEWÓD Ø12 |
0.32 |
| 2 |
0115-010157 |
ŚRUBA MONTAŻOWA DWUSTRONNA |
1 |
| 3 |
0115-010324 |
ZŁĄCZKA 3/8" BSP |
1 |
| 4 |
0115-010666 |
KOLANKO Ø12 |
1 |
| 5 |
0115-010680 |
PANEL |
1 |
| 6 |
GA-382-P |
MANOMETR |
2 |
| 7 |
DVX-56 |
PŁYTKA WZORCOWA |
2 |
| 8 |
0115-010667 |
KOLANKO Ø8 |
1 |
| 9 |
ZZ-3073 |
REGULATOR POWIETRZA |
2 |
| 10 |
DVX-58 |
NAKRĘTKA REGULATORA |
2 |
| 11 |
0115-010684 |
ZAWÓR KULKOWY 3/8" |
1 |
| 12 |
0110-009091 |
TRZPIEŃ ZAWORU SZYBKOZŁĄCZNEGO 3/8" |
1 |
|
| |
| 0115-010701 ZASOBNIK 6L |
| |
 |
| |
| CZĘŚĆ |
NUMER CZĘŚCI |
OPIS |
ILOŚĆ |
| 1 |
ZZ-2571 |
ZASOBNIK |
1 |
| 2 |
00-00-0002147 |
FILTR |
1 |
| 3 |
00-00-0002148 |
PIERŚCIEŃ NAPRĘŻAJĄCY |
1 |
| 4 |
ZZ-2587 |
USZCZELKA PTFE |
1 |
| 5 |
0115-010707 |
PRZEWÓD SSĄCY |
1 |
|
| |
| SMAROWANIE POMPY |
| |
 |
| |
| 0114-016099 |
SMAROWANIE – NA BAZIE WODY 0.25l |
| 0114-016100 |
SMAROWANIE – NA BAZIE ROZPUSZCZALNIKA 0.25l |
| 0114-014871 |
SMAROWANIE – NA BAZIE WODY 0.5l |
| 0114-009433 |
SMAROWANIE – NA BAZIE ROZPUSZCZALNIKA 0.5l |
|
| |

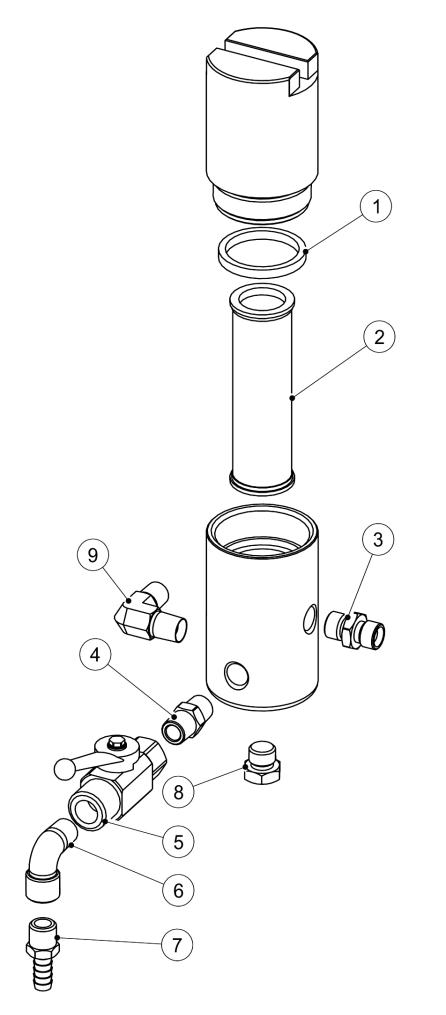

| 0115-010200 FILTR WYSOKIEGO CIŚNIENIA (TRZPIEŃ) |
| Maks. 272 bary, 100 OCZEK WLOT 3/8" BSP F, WYLOT 1/4" NPSM |
| |
 |
| |
| CZĘŚĆ |
NUMER CZĘŚCI |
OPIS |
ILOŚĆ |
| 1 |
0114-016061 |
USZCZELKA |
1 |
| 2 |
0110-009132 |
SIATKA FILTRA 100 OCZEK |
1 |
| 3 |
0114-013730 |
ZŁĄCZKA WKRĘTNA 1/4" NPSM |
1 |
| 4 |
0114-019090 |
ZŁĄCZKA WKRĘTNA |
1 |
| 5 |
0114-019091 |
ZAWÓR KULKOWY |
1 |
| 6 |
0114-0200027 |
KOLANKO |
1 |
| 7 |
0114-019985 |
ZŁĄCZKA WĘŻA |
1 |
| 8 |
0115-010600 |
KOREK |
1 |
| 9 |
20-2828 |
KOLANKO |
1 |
| 10 |
0114-011798 |
PRZEWÓD UZIOMOWY (NIEPOKAZANY) |
1 |
| DODATKOWE FILTRY |
| 0110-009131 |
50 OCZEK |
| 0110-009133 |
150 OCZEK |
| 0110-009134 |
200 OCZEK |
|
| |
| 0115-010672 ZESTAW ZAWORU ZRZUTOWEGO |
| Maks. 272 bary ZŁĄCZKA 1/4" NPSM F – 1/4" BSP/NPS M |
| |
 |
| |
| CZĘŚĆ |
NUMER CZĘŚCI |
OPIS |
ILOŚĆ |
| 1 |
0110-009103 |
WĄŻ ZRZUTOWY |
0.6 |
| 2 |
0114-019090 |
ZŁĄCZKA WKRĘTNA |
1 |
| 3 |
0114-019091 |
ZAWÓR KULKOWY |
1 |
| 4 |
0114-019985 |
ZŁĄCZKA WĘŻA |
1 |
| 5 |
0115-010673 |
ROZGAŁĘŹNIK |
1 |
| 6 |
0115-010674 |
NAKRĘTKA ZŁĄCZKI |
1 |
|
| |

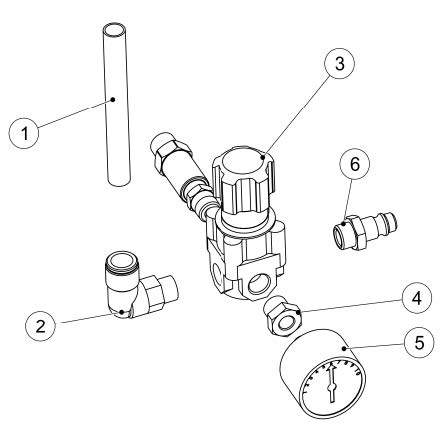

| 0115-010708 1 REGULATOR POWIETRZA (MXL) |
| |
 |
| |
| CZĘŚĆ |
NUMER CZĘŚCI |
OPIS |
ILOŚĆ |
| 1 |
0115-010694 |
PRZEWÓD Ø12 |
0.32 |
| 2 |
0115-010666 |
KOLANKO Ø12 |
1 |
| 3 |
ZZ-3073 |
REGULATOR POWIETRZA |
1 |
| 4 |
0114-019209 |
TULEJA REDUKCYJNA |
1 |
| 5 |
GA-382-P |
MANOMETR |
1 |
| 6 |
MPV-10 |
TRZPIEŃ ZAWORU SZYBKOZŁĄCZNEGO 1/4 BSP M |
1 |
|
| |
| 0115-010712 WĄŻ POWROTNY 1/4" |
| |
 |
| |
| CZĘŚĆ |
NUMER CZĘŚCI |
OPIS |
ILOŚĆ |
| 1 |
DVX-115 |
WĄŻ I PRZEWÓD ZRZUTOWY |
1 |
| 2 |
0114-016059 |
ZŁĄCZE 1/4" |
1 |
|
| |
| ZASADY GWARANCJI |
| |
Produkty Binks są objęte roczną ograniczoną gwarancją Finishing Brands na materiały i wykonanie. Zastosowanie jakichkolwiek części lub akcesoriów pochodzących ze źródła innego niż Finishing Brands spowoduje utratę wszelkich gwarancji. Aby uzyskać dodatkowe informacje na temat gwarancji, prosimy o kontakt z najbliższym przedstawicielstwem Finishing Brands z poniższej listy. |
| Firma Finishing Brands zastrzega sobie prawo do zmiany danych technicznych urządzeń bez uprzedniego powiadomienia.DeVilbiss, Ransburg, BGK i Binks są zastrzeżonymi nazwami handlowymi firmy Finishing Brands.© 2014 Finishing Brands. Wszelkie prawa zastrzeżone. |
| |
 |
| Binks jest częścią firmy Finishing Brands, światowego lidera w dziedzinie innowacyjnych technologii natryskowych. Aby uzyskać pomoc techniczną lub znaleźć autoryzowanego dystrybutora, należy skontaktować się z jednym z naszych międzynarodowych biur sprzedaży i obsługi klienta z poniższej listy. |
|
|
| |
| |
| |
| |
| |
