Pompy MAPLE BINKS |
| |
 |
| |
Maple 15/3, Maple 1513 AFP 'Easi Flush', Maple 30/3, Maple 60/3, Maple 7/7, Maple 8/25 |
| |

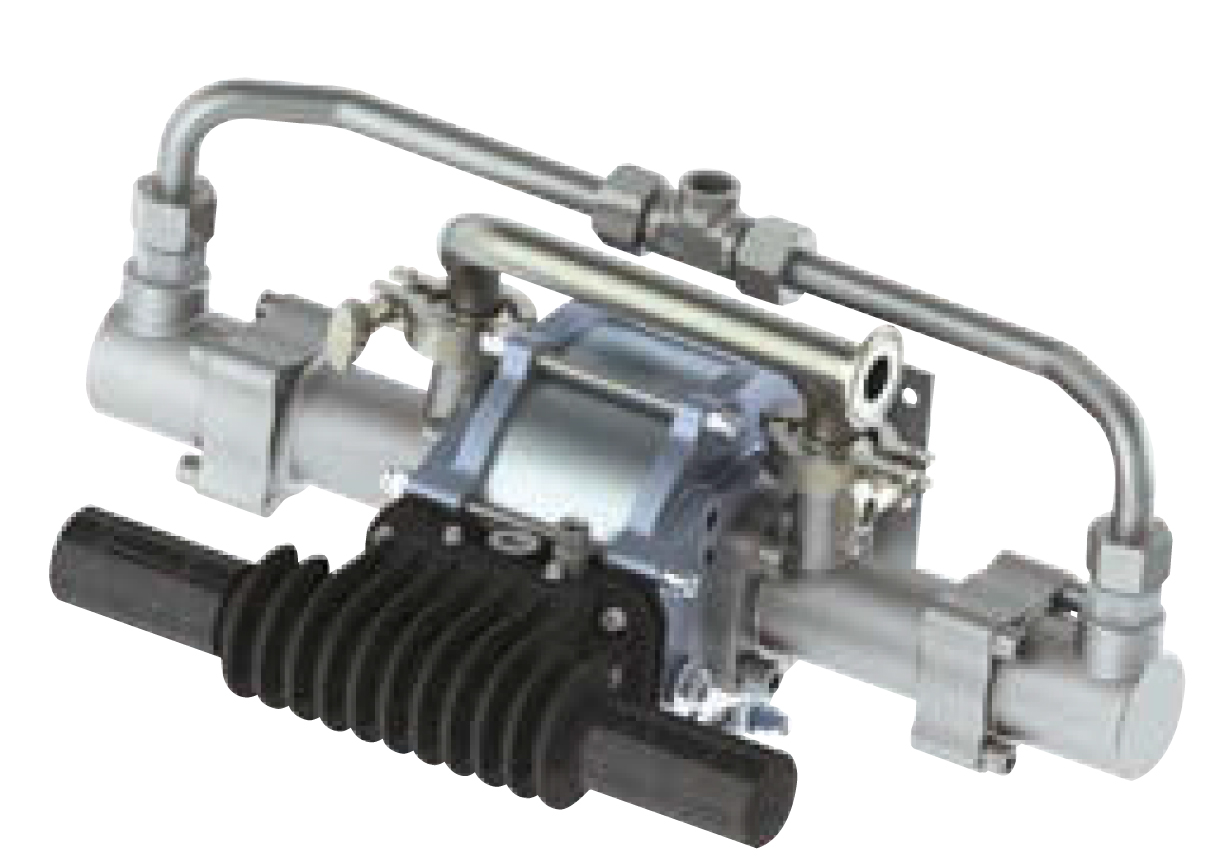

| Pompa Maple to zaawansowana, pneumatyczna, pozioma pompa tłokowa stosowana w przemyśle ogólnym oraz motoryzacyjnym. Ten rodzaj precyzyjnych pomp został zaprojektowany do obsługi nowoczesnych wrażliwych na ścinanie farb rozpuszczalnikowych i wodorozcieńczalnych jak i czystych rozpuszczalników oraz innych dostępnych materiałów. Konstrukcja pompy Maple łączy w sobie energooszczędny silnik pneumatyczny wraz z naszą technologią niskiego ścinania płynów zapewniając gładki i stały przepływ materiałów zarówno przy pistoletach ręcznych jak i automatycznych. |
| |
• Silnik pneumatyczny nie wymagający większego smarowania z opatentowaną technologią wydechu zmniejszającą ryzko zamarznięcia zaworu.
• Zastosowanie uszczelnień mieszkowych - nieodsłonięte uszczelki eliminują potrzebę smarowania wału znacznie skracając czas konserwacji pompy.
• Sekcje płynu ze stali nierdzewnej, idealne do farb rozpuszczalnikowych i wodorozcieńczalnych.
• Gniazdo kulowe z węglika wolframu oraz powlekany ceramicznie tłok zapewnia maksymalną, bezawaryjną żywotność pracy.
• Równy nacisk na każdym skoku pozwala na gładki, równomierny przepływ farby.
• Metalowa cewka i tuleja zaworu kontrolnego dla przedłużonej żywotności, zawiera opatentowanny zaczep magnetyczny
w celu wyeliminowania utknięcia.
• Połączenia materiałów gwarantują niezakłócony wewnętrzny przepływ a także eliminują przerwy w materiale zapewniając wyższą jakość wykończeń. |
| |
| |
Maple 5/3 |
15/3 AFP ‘Easi Flush’ |
Maple 30/3 |
Maple 60/3 |
Maple 7/7 |
Maple 7/15 |
Maple 8/25 |
| Nr części |
104009 |
104129 |
104010 |
104020-M2 |
104040 |
104041 |
104042 |
| Przełożenie |
3:1 |
3:1 |
3:1 |
3:1 |
7:1 |
15:1 |
25:1 |
| Wyjście materiału @ 60 cykli/min |
22.5 L/min |
22.5 L/min |
45 L/min |
90 L/min |
10 L/min |
10 L/min |
12 L/min |
| Maks. cykle praca ciągła |
20 cykli /min |
| Maks. cykle praca przerywana |
40 cykli /min |
| Podłączenie płynów |
|
| na wejściu |
1" Sanitary |
1" Sanitary |
1W" Sanitary |
1W" Sanitary |
1" Sanitary |
1" Sanitary |
1" Sanitary |
| na wyjściu |
1" Sanitary |
%" Sanitary |
1W" Sanitary |
1W" Sanitary |
W" NPT żeński |
W" NPT żeński |
W" NPT żeński |
| Maks. ciśnienie wlotowe pow. |
7 bar (102 psi) |
| Wlot powietrza sprężonego |
3/8" BSPP / NPSM |
3/8" BSPP / NPSM |
3/8" BSPP / NPSM |
W" BSPP / NPSM |
3/8" BSPP / NPSM |
3/8" BSPP / NPSM |
W" BSPP / NPSM |
| Objętość powietrza/cykl |
|
| @3.1bar 45psi |
4.8 L/min |
4.8 L/min |
9.5 L/min |
19.8 L/min |
4.8 L/min |
9.5 L/min |
19.8 L/min |
| @6.2bar90psi |
9.3 L/min |
9.3 L/min |
18.5 L/min |
39.7 L/min |
9.3 L/min |
18.5 L/min |
39.7 L/min |
| Waga |
21 kg (46lb) |
25 kg (55lb) |
35 kg (77lb) |
65 kg (143lb) |
20 kg (44lb) |
30 kg (66lb) |
40 kg (88lb) |
|
| |
Zestawy naprawcze (nr części) maple BINKS |
| |
| Zestaw uszczelniaczy tłoku |
250625 |
250714 |
250608 |
250632 |
250653 |
250653 |
250653 |
| Zestaw serwisowy sek. mat. |
250626 |
250715 |
250619 |
250633 |
250655 |
250655 |
250654 |
| Zestaw uszczelek silnika pneum. |
250627 |
250627 |
250618 |
250634 |
250695 |
250657 |
250656 |
| Zestaw zaworu kontrolnego |
250628 |
250628 |
250620 |
250635 |
250628 |
|
|
|
| |
Pompy MAPLE BINKS |
| |
 |
 |
 |

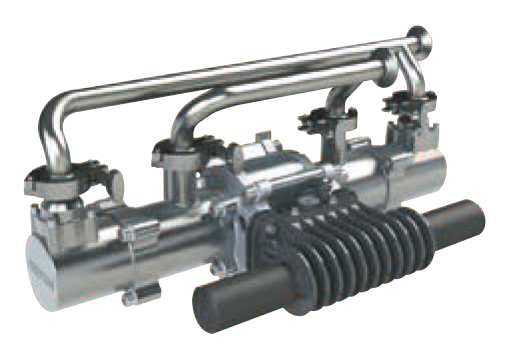

| maple 15/3 binks |

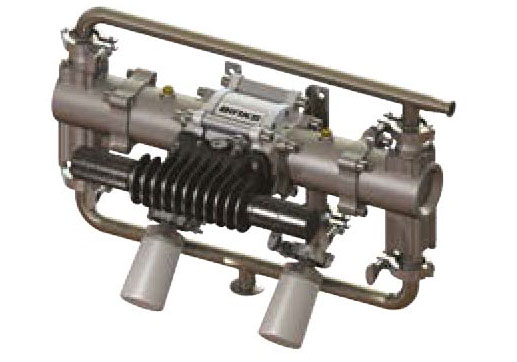

maple 15/13 AFP 'Easi Flush' binks |

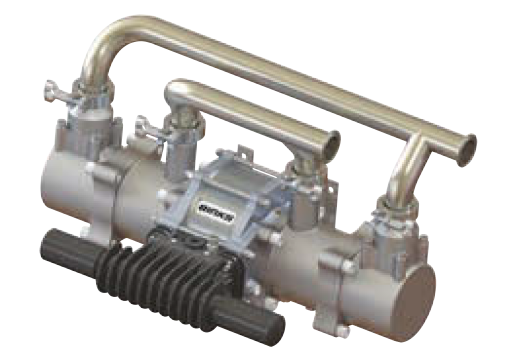

maple 30/3 binks |
 |
 |
 |

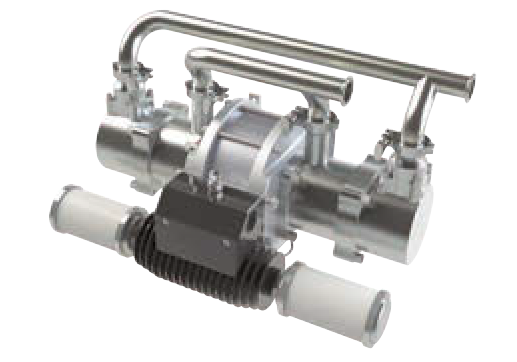

| maple 60/3 binks |

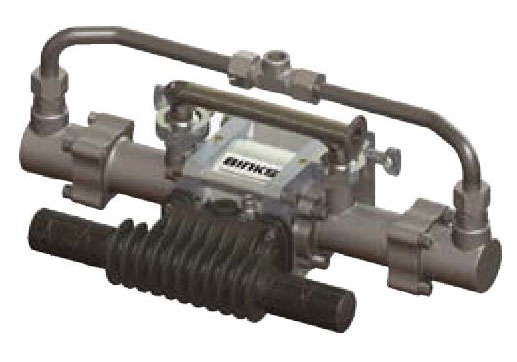

maple 7/7 binks |

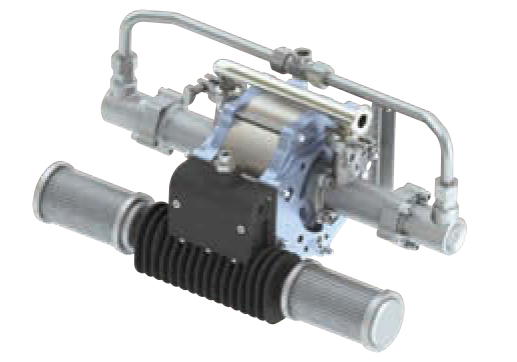

maple 8/25 binks |
|
| |
| Zestawy naprawcze (nr części) |
| |
| Zestaw uszczelniaczy tłoku |
250625 |
250714 |
250608 |
250632 |
250653 |
250653 |
250653 |
| Zestaw serwisowy sek. mat. |
250626 |
250715 |
250619 |
250633 |
250655 |
250655 |
250654 |
| Zestaw uczelek silnika pneum. |
250627 |
250627 |
250618 |
250634 |
250695 |
250657 |
250656 |
| Zestaw zaworu kontrolnego |
250628 |
250628 |
250620 |
250635 |
250628 |
|
|
|
| |
| |
| |
