Jednorazowy, papierowy wkład filtracyjny do komór natryskowych firmy Binks
Firma Binks od ponad 35 lat jest producentem najlepszej jakości
jednorazowych filtrów do komór natryskowych wytwarzanych w fabryce w Szkocji. Doskonała budowa tych filtrów zapewniła firmie Binks pozycję lidera wśród wiodących producentów na
rynku światowym. Oferta filtrów obejmuje filtry Eco, Standard oraz Super.

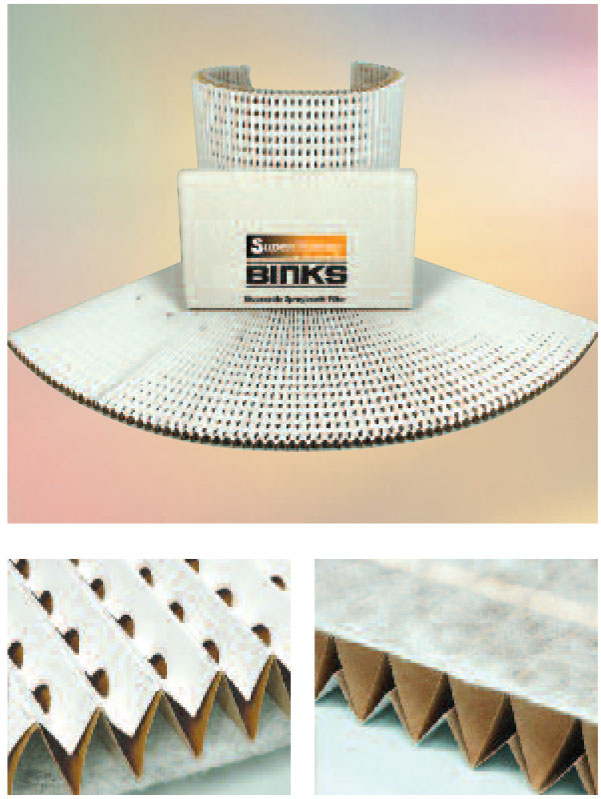

Filtr kartonowy do lakierni - BUDOWA
Jednorazowe filtry firmy Binks składają się z dwóch części wytrzymałego, w 100% makulaturowego papieru pakowego, wyprodukowanego przy zachowaniu najbardziej restrykcyjnych norm technicznych. Budowa harmonijkowa wkładu nie tylko jest klejona, ale również spinana podczas procesu produkcyjnego w celu zapewnienia dodatkowej wytrzymałości i sztywności. Żaden inny producent filtrów nie posiada w ofercie filtrów o takiej konstrukcji. Cechą charakterystyczną filtrów Binks jest unikalna taśma usztywniająca zamocowana na tylnej stronie wkładu, zapewniająca zachowanie prawidłowego odstępu pomiędzy 8 zakładkami na każdą stopę bieżącą (30,4 cm), gwarantując optymalną i najlepszą wydajność filtracji komór natryskowych. Duże otwory powietrzne we filtrze umożliwiają przedmuch dużej objętości powietrza, jako nośnika medium, bez straty wydajności, zapewniając dłuższy okres eksploatacji
w porównaniu z innymi systemami.


Przeznaczenie
Filtry kartonowe do ściany lakierniczej firmy Binks można stosować w dowolnych rozwiązaniach z
przetryskiem w branży obróbki powierzchniowej.

Znak zgodności
Filtry firmy Binks posiadają pełną specyfikację techniczną, spełniają wymagania dyrektywy ATEX, a ich jakość jest potwierdzona certyfikatami ISO ITW. Dokumentacja certyfikacyjna dostępna jest na życzenie.

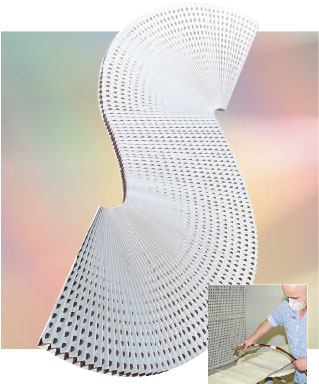

filtr kartonowy biały binks do ściany lakierniczej

3-5-krotnie dłuższy okres eksploatacji
Produkowane w 100% z papieru makulaturowego
Wydajność filtracji rzędu 98% w przypadku papierowych wkładów filtracyjnych Standard i ECO
Wydajność filtracji rzędu 99% w przypadku papierowych wkładów filtracyjnych Super
Spinana lub klejona budowa wkładu zapewnia dużą wytrzymałość oraz dłuższy okres eksploatacji
Biała, błyszcząca powierzchnia papieru – poprawia jasność w komorze natryskowej
Wysoka przepustowość – dłuży okres eksploatacji – mały spadek ciśnienia
Zwiększona powierzchnia gwarantuje optymalną sprawność
Budowa harmonijkowa zmniejsza koszty przechowywania i transportu
Samonośny papier wysokiej klasy
Redukcja kosztów procesowych – „mniejsze zużycie energii oraz mniejsze koszty wymiany filtra i utylizacji”


Ogólna charakterystyka papierowych wkładów filtracyjnych do komór natryskowych firmy Binks

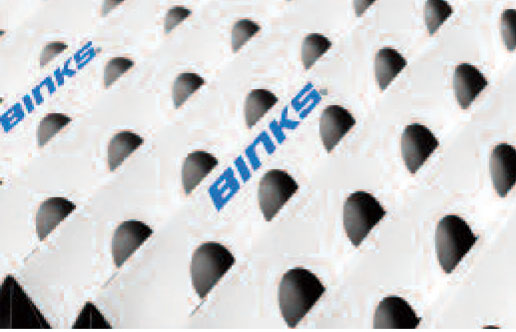

filtr kartonowy biały binks do ściany lakierniczej

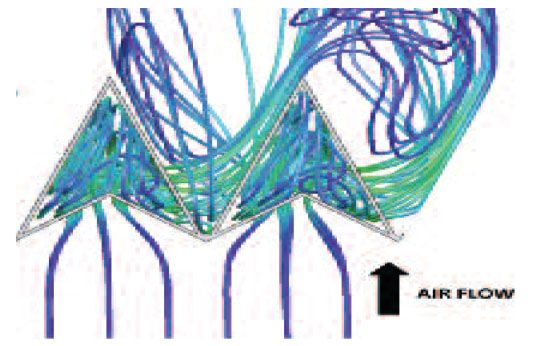

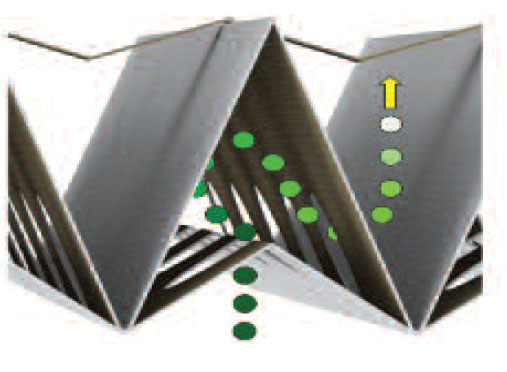

W filtrach kartonowych do lakierni firmy Binks wykorzystywane jest zjawisko uderzenia strumienia oraz separacji bezwładnościowej w celu wychwycenia rozpylonych kropelek zawieszonych w strumieniu powietrza kierowanego przez filtry. Większe kropelki mają tendencję do uderzania i zatrzymywania się na przedniej powierzchni filtra w kształcie litery V, zapobiegając w ten sposób zjawisku odbijania się i ich rozpylania. Strumień powietrza o zwiększonej prędkości stanowi nośnik zdecydowanej większości średniej i mniejszej wielkości kropelek przez sieć otworów znajdujących się na przedniej powierzchni filtra.
filtr kartonowy biały binks do ściany lakierniczej

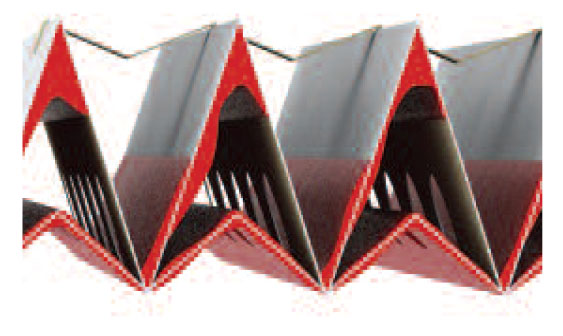

Pęd poruszających się do przodu kropelek powoduje ich oddzielenie od strumienia powietrza, którego kierunek jest czterokrotnie, szybko i gwałtownie zmieniany, co przyczynia się do osadzenia się kropelek w wewnętrznych zagłębieniach w kształcie litery V uformowanych przez każde zagięcie wkładu. Oferowane przez nas filtry zapewniają wiele korzyści operatorom komór natryskowych nakładających większość powłok i klejów przemysłowych. Budowa harmonijkowa o pospinanych zakładkach zapewnia wydajne wychwytywanie rozpylonych kropelek medium, dzięki czemu okres eksploatacji filtrów jest 3-5-krotnie dłuższy w porównaniu ze standardowymi filtrami suchymi, oraz przyczynia się do poprawienia jasności środowiska pracy.
filtr kartonowy biały binks do ściany lakierniczej

Jeden z najbardziej podstawowych problemów związanych z zastosowaniem tradycyjnych filtrów siatkowych pojawia się w przypadku ich wykorzystania do wolno schnących powłok. Podczas procesu schnięcia powłok, stały przepływ powietrza może spowodować wydostanie się nadal mokrych cząstek uwięzionych w siatce i ponowne wprowadzenie ich do instalacji. Budowa filtra Binks tworzy tzw. „ślepe uliczki” w momencie pojawienia się w nich kropelek, całkowicie uniemożliwiając ich ponowne przedostanie się do strumienia powietrza.

Kolejną zaletą naszych filtrów jest ich wysoka sprawność przechwytywania rozpylonego medium. To sprawia, że częstotliwość wymiany filtra jest niewielka, a kabina natryskowa nie wymaga wielu czynności konserwacyjnych. W praktyce oznacza to konieczność posiadania na magazynie tylko kilku filtrów, zapewniając tym samym mniejsze koszty eksploatacyjne. Sprawność przechwytywania bezpośrednio wynika z rozmiaru i głębokości zagłębień we wkładzie filtra, która maksymalnie wynosi 6 cm.

filtr kartonowy biały binks do ściany lakierniczej

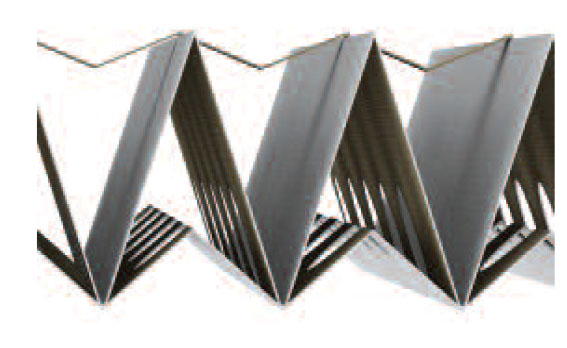

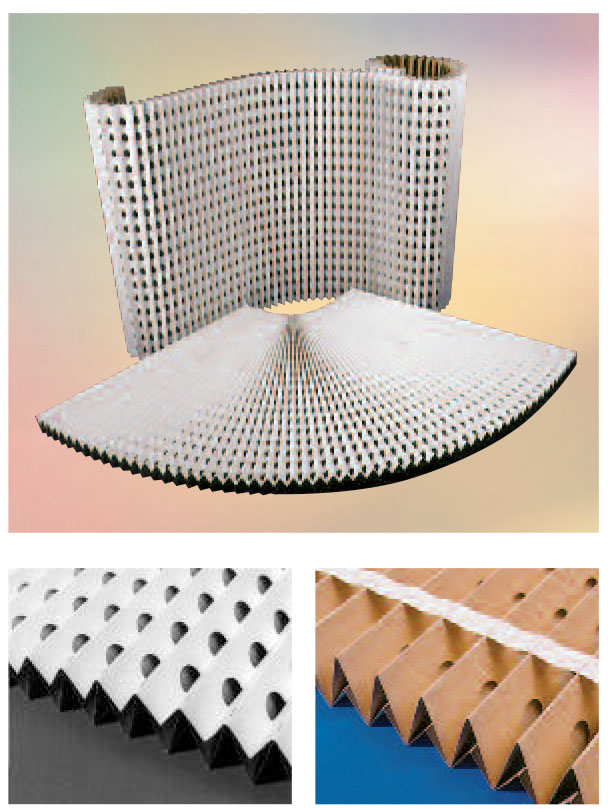

Zdjęcie obok przedstawia budowę filtra Binks, który na tylnej stronie wkładu zawiera taśmę usztywniającą zapewniającą zachowanie prawidłowego odstępu pomiędzy 8 zakładkami na każdą stopę bieżącą (30,4 cm), gwarantując optymalną i najlepszą wydajność filtracji. Ponadto, dzięki niezwykłej zdolności filtrów Binks do zatrzymywania dużej ilości rozpylonego medium, fluktuacja oporu przepływu strumienia powietrza utrzymana jest na minimalnym poziomie podczas całego okresu eksploatacji filtra.
filtr kartonowy biały binks do ściany lakierniczej
W rezultacie ciśnienie statyczne wrasta zawsze powoli wraz ze wzrostem ilości lakieru, zapewniając stały przepływ powietrza wokół części, na których nanoszona jest powłoka, a co najważniejsze gwarantując czyste powietrze lakiernikom. Budowa filtra Binks składa się z dwóch części wytrzymałej tektury makulaturowej uformowanej w strukturę harmonijkową, spiętej razem w celu zapewnienia odpowiedniej wytrzymałości i sztywności całego wkładu. Spinany wkład w połączeniu ze sztywnymi zakładkami i mniejszymi zagięciami przecinającymi otwory umożliwia optymalny przepływ powietrza przez filtr przy zachowaniu najlepszej zdolności zatrzymywania rozpylonego medium. Podsumowując, sztywna konstrukcja oraz precyzyjny układ otworów rozmieszczonych na środku powierzchni przedniej oraz na bokach tylnej powierzchni wkładu, a także ich zamierzona niewspółosiowość pozwoliły stworzyć produkt będący odzwierciedleniem samych zalet.

Filtr do lakierni ECO

filtr kartonowy do ściany lakierniczej biały binks

2 warstwy błyszczącego, białego papieru, podziurkowanego, zagiętego oraz usztywnionego za pomocą taśmy, a następnie spiętego ze sobą w celu zapewnienia doskonałej wytrzymałości i dłuższego okresu eksploatacji

Nr części Opis Powierzchnia Rozmiar filtra w systemie imperialnym Rozmiar filtra w systemie metrycznym(cm)
207229EF Filtr ECO 5.4 m2
wys. 36” x dł. 30’ wys. 90 x dł. 924
207900EF Filtr ECO 8.35 m2
wys. 30” x dł. 44’ wys. 75 x dł. 1346
207901EF Filtr ECO 8 m2
wys. 36” x dł. 36’ wys. 90 x dł. 1115
207902EF Filtr ECO 10 m2 wys. 39” x dł. 34’ wys. 100 x dł. 1038


Specyfikacja techniczna papierowego filtra ECO

Budowa filtra - Samonośny, dwuwarstwowy, wytrzymały papier tekturowy. Białe, błyszczące wykończenie.
Prędkość przepływu powietrza - 100-200 ft/min (0,5-1,0 m/s) Standardowo 140 ft/min (0,7 m/s)
Różnica ciśnień - Ciśnienie początkowe przy 0,75 m/s = 30 Pa (0,12” SWG), CIŚNIENIE MAKSYMALNE 130-250 Pa (0,52-1,0” SWG)
Zakres temperatur - TEMPERATURA MAKSYMALNA 180°C (356°F)
Ogranicznik rozszerzania - Taśmy ograniczające rozszerzanie zapewniają prawidłowe zagięcia gwarantujące
Optymalne zagęszczenie - 8 zakładek na każdą stopę bieżącą (30,4 cm)

Filtr Standard

filtr kartonowy do ściany lakierniczej biały binks

2 warstwy błyszczącego, białego papieru, podziurkowanego, zagiętego oraz usztywnionego za pomocą taśmy, anastępnie spiętego ze sobą w celu zapewnienia doskonałej wytrzymałości i dłuższego okresu eksploatacji.

Nr części Opis Powierzchnia Rozmiar filtra w systemie imperialnym Rozmiar filtra w systemie metrycznym(cm)
207229F Filtr Standard 10 yd2 wys. 36” x dł. 30’ wys. 90 x dł. 924
207900F Filtr Standard 10 m2 wys. 30” x dł. 44’ wys. 75 x dł. 1346
207901F Filtr Standard 10 m2 wys. 36” x dł. 36’ wys. 90 x dł. 1115
207902F Filtr Standard 10 m2 wys. 39” x dł. 34’ wys. 100 x dł. 1038


Specyfikacja techniczna papierowego filtra STANDARD

Budowa filtra - Samonośny, dwuwarstwowy, wytrzymały papier tekturowy. Białe, błyszczące wykończenie.
Prędkość przepływu powietrza - 100-200 ft/min (0,5-1,0 m/s) Standardowo 140 ft/min (0,7 m/s)
Różnica ciśnień - Ciśnienie początkowe przy 0,75 m/s = 30 Pa (0,12” SWG) CIŚNIENIE MAKSYMALNE 130-250 Pa (0,52-1,0” SWG)
Zakres temperatur - TEMPERATURA MAKSYMALNA 180°C (356°F)
Ogranicznik rozszerzania - Taśmy ograniczające rozszerzanie zapewniają prawidłowe zagięcia gwarantujące optymalne zagęszczenie 8 zakładek na każdą stopę bieżącą (30,4 cm)

Filtr Super Efficiency

filtr kartonowy binks

2 warstwy wysokiej klasy papieru, podziurkowanego, zagiętego, z poliestrem zapewniającym ostateczny etap filtracji oraz usztywnionego za pomocą taśmy, a następnie sklejonego i spiętego ze sobą.

Nr części Opis Powierzchnia Rozmiar filtra w systemie imperialnym Rozmiar filtra w systemie metrycznym(cm)
207229SEF Super Efficient 10 sq yds H 36” x L 30 H 90 x L 924
207902SEF Super Efficient 10 sq mtrs H 39” x L 34’ H 100 x L 1038


Specyfikacja techniczna papierowego filtra Super Efficiency

Budowa filtra - Samonośny, dwuwarstwowy, wytrzymały papier tekturowy. Białe, błyszczące wykończenie.
Prędkość przepływu - powietrza 0,5-1,0 m/s (100-200 ft/min) Standardowo 0,7 m/s (140 ft/min)
Różnica ciśnień - Ciśnienie początkowe przy 0,75 m/s = 30 Pa (0,12” SWG) CIŚNIENIE MAKSYMALNE 130-250 Pa (0,52-1,0” SWG)
Zakres temperatur - TEMPERATURA MAKSYMALNA 100°C
Ogranicznik rozszerzania - Taśmy ograniczające rozszerzanie zapewniające prawidłowe zagięcia
(Gwarantowane optymalne wykonanie) - Zagęszczenie 8 zakładek na każdą stopę bieżącą (30,4 cm)

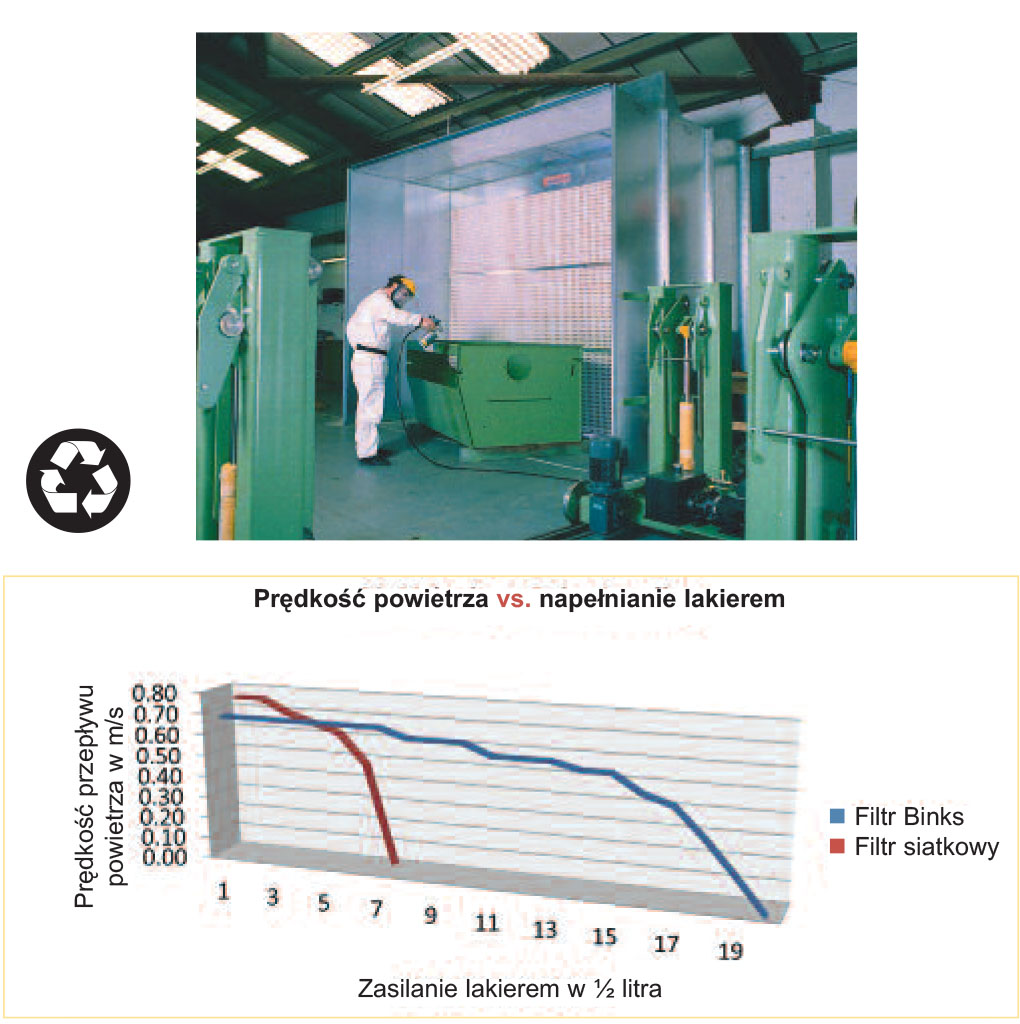

Wydłużony okres eksploatacji filtra – wyjaśnienie

Na etapie napełniania filtra Binks przepływ powietrza pozostaje swobodny – w tym czasie filtr zostaje również napełniony lakierem. W przeciwieństwie do filtrów siatkowych, gdzie ich napełnienie odbywa się szybko. Oznacza to, że ich powierzchnia zostanie uszczelniona lakierem, a to z kolei nie dopuści do optymalnego przepływu powietrza i uniemożliwi wykorzystanie pełnej głębokości filtra siatkowego. Na wykresie widać, że filtry Binks posiadają znacznie dłuższą i bardziej płaską krzywą niż filtry siatkowe. Potwierdza to niezwykłą zdolność zatrzymywania filtra oraz ulepszoną stabilność przepływu powietrza przez cały okres jego eksploatacji. Dzięki powolnemu wzrostowi ciśnienia statycznego wraz ze wzrostem ilości lakieru w filtrze Binks, rozwiązanie to zapewnia trzy główne korzyści:

Przepływ powietrza jest równo rozprowadzany po całej powierzchni ekstrakcji komory.
Przepływ powietrza wokół części poddanych procesowi natryskiwania i nakładania powłok pozostaje stały.
Lakiernik/operator przebywa w środowisku z czystym powietrzem.

filtr kartonowy schemat
Brak odpadów
W celu zapewnienia szybkiego dopasowania i cięcia filtry posiadają co każde 8 zakładek oznaczenie przyrostu o 12” (30,4 cm). Pozostałe części mogą zostać spięte i sklejone razem w celu utworzenia nowej długości filtra.

Standardowe parametry klasy papieru Binks:

Gramatura standard g/m2 250 280
Średnia rzeczywista wilgotność % 8 8
Samozerwalność kPa 500 550
Cobb30 g/m2 100 100
Porowatość (Gurley) s/100 ml 30 35
Gładkość ml/min 2300 2500
Przyczepność wosku 16 16
SCT poprzeczne (CD) kN/m 390 440

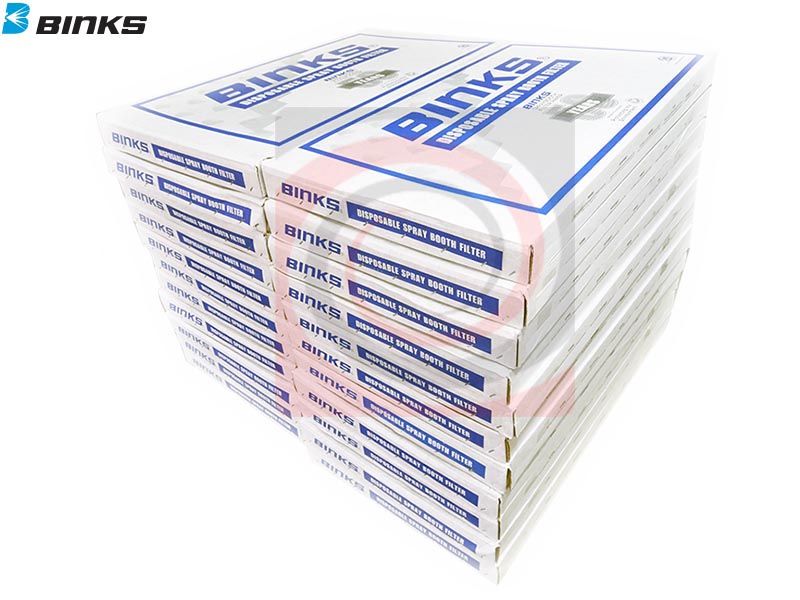

Dane dot. wysyłki Ilość zakładek Masa kartonu Wymiary kartonu Ilość kartonów na standardowej palecie Opcja zwiększenia ilości
207229F (36”) 240 10,5 kg / 23 funty 92 x 56 x 7 cm 50 60
207900F (75 cm) 352 12,6 kg / 28 funtów 77 x 67 x 7 cm 50 54
207901F (90 cm) 290 12,6 kg / 28 funtów 92 x 56 x 7 cm 50 60
207902F (100 cm) 264 10,5 kg / 23 funty 102 x 55 x 7 cm 50
207229EF (36”) 240 9,5 kg / 21 funtów 92 x 56 x 7 cm 50 60
207900EF (75 cm) 352 11,5 kg / 26 funtów 77 x 67 x 7 cm 50 54
207901EF (90 cm) 290 11,5 kg / 26 funtów 92 x 56 x 7 cm 50 60
207902EF (100 cm) 264 11,5 kg / 26 funtów 102 x 55 x 7 cm 50
207229SEF (36”) 168 9,0 kg / 20 funtów 92 x 56 x 7 cm 50 60
207902SEF (100 cm) 240 10,3 kg / 23 funty 102 x 55 x 7 cm 50
