Pistolet lakierniczy automatyczny BINKS SERIA AG-363


ag-363-binksbinks-logo
SERIA AG-363

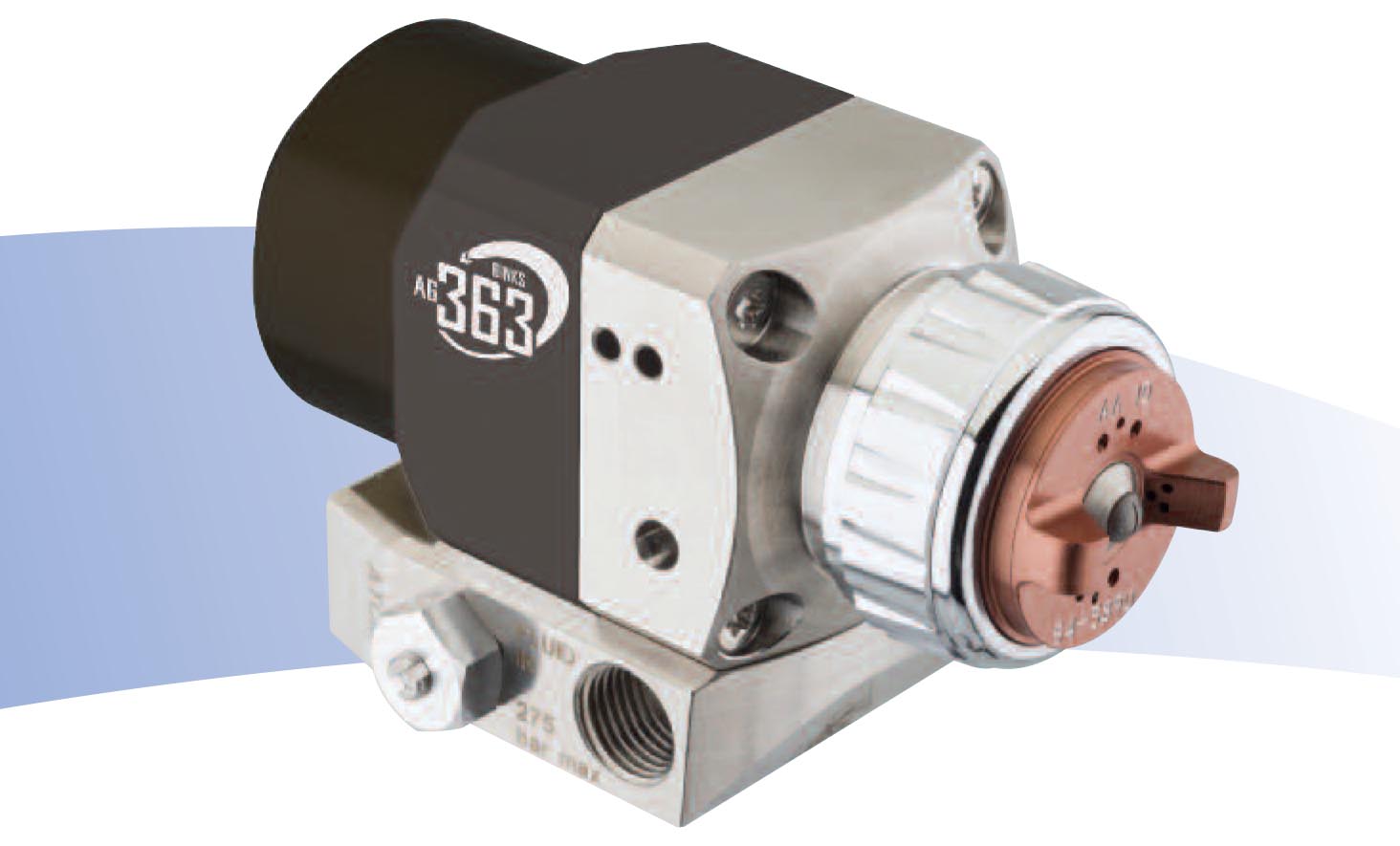

AG-363 Air Assisted Airless HVLP Pistolet automatyczny na podstawie montażowej

Pistolet automatyczny AG-363 łączy w sobie najlepsze elementy technologii HVLP i Air Assisted Airless w celu zapewnienia jak najlepszego “miękkiego" rozpylenia. Podstawową zaletą tego rozwiązania to możliwość uzyskania wysokiej jakości powierzchni przy maksymalnym wykorzystaniu farby. Wysoki transfer materiału daje nam obniżenie kosztów produkcji w zgodzie z obecnie obowiązującymi restrykcyjnymi normami środowiskowymi ePA. Pistolet Air Assisted Airless AG-363 ty wysoko zaawansowany technologicznie pistolet, który moę być szybko demontowany z podstawy za pomocą klucza imbusowego. dzięki szybkiej procedurze demontażu drastycznie obniża się przestoje związane z serwisowaniem podnosząc produktywność instalacji. Pistolet Binks AG-363 idealnie pasuje do wielopistoletowych układów automatycznych maszyn aplikacyjnych gdzie powtarzalność parametrów rozpylania i odporność i uniwersalność konstrukcji pistoletu odgrywają najważniejszą rolę.


Typowe zastosowania:
Maszyny obrotowe i karuzelowe
Manipulatory
roboty
stojaki/mocowanie stacjonarne

Typowe materiały:
rozpuszczalnikowe i wodne, jak również UV
Bejce, pokosty i lakiery
Farby drukarskie i barwniki
Uszczelniacze i podkłady
Większość stosowanych farb


Podstawa montażowa skręcana pojedynczą śrubą
redukując czas przestojów, pozwala na szybki i prosty demontaż w celu serwisowania lub czyszczenia.

Głowica rozpylająca w technologii HVLP
skutkuje doskonałym rozbiciem materiału równocześnie zapewniając wysoki transfer i jakość pokrycia

Głowica posiada, jako opcja dodatkowa, system indeksacji obrotu co 15°
szybkie i w pełni powtarzalne ustawienie pozycji głowicy i dyszy

Ręczna regulacja powietrza
Prosta regulacja rozpylenia i kształtu strumienia

Materiałowa część korpusu wraz z kanałami materiału wykonane ze stali nierdzewnej
zastosowanie dla wszystkich materiałów zarówno wodnych jak i rozpuszczalnikowych

Iglica i siedzisko wykonane z węglika spiekanego
dłuższa bezawaryjna praca z materiałami abrazyjnymi

Możliwość wyboru między wariantem recyrkulacji materiału
Przez korpus pistoletu lub przez podstawę montażową

Pistolet Binks AG-363 łączy w sobie najlepsze cechy technologii atomizacji Air Assisted Airless oraz inżynierii frmy Binks zapewniając najwyższą jakość atomizacji oraz wykończenia połączoną z najwyższą możliwą wydajnością transferu, pozwalając znacznie zaoszczędzić zużycie materiału działając jednocześnie zgodnie z restrykcyjnymi normami środowiska EPA. Pistolet AG-363 Air Assisted Airless to wysoko zaawansowany technologicznie pistolet automatyczny, który można szybko zdemontować od podstawy za pomocą prostego klucza imbusowego, pozwalając w ten sposób na szybką i łatwą konserwację oraz serwis. Ta wyjątkowa cecha znacznie obniża przestoje w produkcji związane z serwisowaniem podnosząc jednocześnie produktywność. Binks AG-363 to idealne rozwiązanie dla wielo-pistoletowych układów automatycznych gdzie powtarzalność wysokiej jakości parametrów rozpylania i elastyczność aplikacji są kluczowym elementem w procesie produkcji.
• Podstawa montażowa skręcana pojedynczą śrubą pozwala na szybki i prosty demontaż w celu serwisowania lub czyszczenia.
• Głowica rozpylająca w technologii HVLP pozwala na doskonałą atomizacje zapewniając jednocześnie wysoki transfer i jakość wykończenia.
• Głowica posiada opcjonalny system indeksacji obrotu co 15, umożliwiając szybkie oraz powtarzalne ustawienie pozycji głowicy oraz dyszy.
• Ręczna regulacja powietrza dla prostej regulacji kształtu i szerokości strumienia natrysku.
• Korpusu pistoletu oraz kanały materiałowe wykonane ze stali nierdzewnej dla zastosowania zarówno materiałów wodnych jak i rozpuszczalnikowych.
• Iglica wykonana z węglika wolframu dla dłuższej żywotności i zwiększonej odporności na ścieranie.
• Możliwość wyboru sposobu recyrkulacji materiału, poprzez korpus pistoletu lub podstawę montażową


quick-clean

Aby zamówić dysze do AG-363 w miejsce krzyżyków wstawić numer z tabeli 114-XXXXX

Szerokość strumienia (cal/mm)
Rozmiar dyszy 2"/50mm 4"/100mm 6"/150mm 8*/200mm 10"/250mm 12"/300mm 14"/350mm 16"/400mm 18"/450mm
0.007/0.18
704 706 708




0.009/0.23 902
906 908 910 912


0.011/0.28
1104 1106 1108 1110 1112 1114

0.013/0.33
1304 1306 1308 1310 1312 1314 1316
0.015/0.38

1506 1508 1510 1512 1514 1516 1518
0.017/0.43

1706 1708 1710 1712 1714 1716 1718
0.019/0.48

1906 1908 1910 1912 1914 1916 1918
0.021/0.53



2110 2112 2114 2116 2118
0.024/0.61



2410 2412 2414 2416 2418
0.027/0.69



2710 2712 2714 2716 2718
Również dostępne dysze Fine Finish (patrz DTR pistoletu)

AG - 363 U AA10 - X

U - Kanały materiałowe. Jedno wejście końcowe U recyrkulacja.
AA10 - Głowica AA10HVLP
X - Typ podstawy - [G] - Jedynie pistolet [S] - Śrubowa – końcowe zasilanie [T] - Śrubowa – recyrkulacja

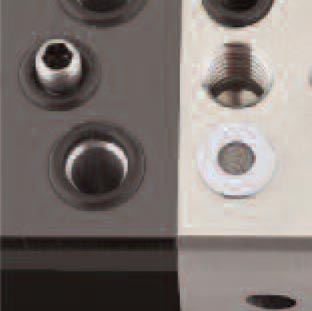

AG-363 Filtr materiału SPA-185-K może być montowany między podstawą montażową a pistoletem dla zabezpieczenia dyszy (nie zalecamy przy układzie recyrkulacji w pistolecie)

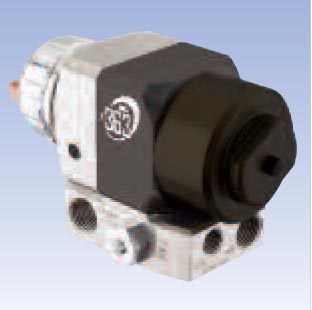

AG-363 Proste podłączenia powietrza i materiału wraz z podstawą montażową.

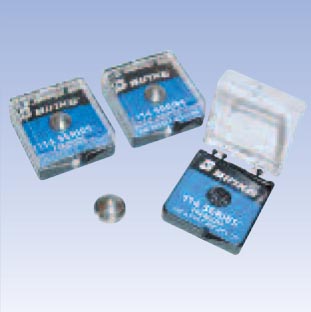

AG-363 Poza standardowymi dyszami oferujemy również dysze Fine Finish.

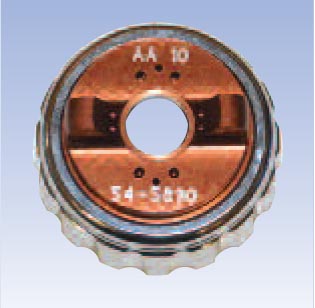

AG-363 Unikalna głowica rozpylająca Binks AA10 HVLP (54-5890-K) pracuje na minimalnym ciśnieniu aby
zmniejszyć do minimum rozpylenie i zwiększyć do maksimum wykorzystanie materiału.

Specyfikacja

Wymiar & waga pistoletu
AG363 wymiar (sxWxd) 111 x 44 x 44
AG363 waga 525 g

Podstawa wymiar & waga
Podstawa skręcana (sxWxd) 59x63 (z zaworami)x20
Podstawa skręcana waga 268 g

Podłączenia AG-360S
CYl wej. pow. sterowania 1/8" G żeńskie
Wej. materiału 1/4" NPs żeńskie
Wyj. materiału 1/4" NPs żeńskie
CAP wej. pow. (AtOM+FAN) 1/4" G żeńskie
Materiał podstawy i kanałów mat stal nierdzewna

Specyfikacja pistoletu
Max ciśnienie pow. wej. 10 bar/145 psi
Max ciśnienie mater. wej. 275 bar/4000 psi
Ciśnienie pow. sterowania 4 do 10 bar/60 do 145 psi
Max temp. otoczenia 85°C/185°F
Część materiałowa i kanały pistoletu stal nierdzewna
Korpus pistoletu część sterow. aluminium anodyzowane
Materiał podstawy stal nierdzewna
Materiał głowicy aluminium anodyzowane
Materiał iglic i siedziska stal nierdzewna, węglik spiekany
Uszczelnienia & oringi HdPe, FePM

dodatkowe informacje dostępne w DTR pistoletów Binks AG-363.
