Pompa BINKS MX MX35/35, MX35/36, MX35/60 i MX30/70

pompa malarska, pompa lakiernicza, pompa do farby, pompa do lakieru, pompa do malowania, pompa do lakierowania.

binks mx logo
Pompa Binks MX MX35/35, Pompa Binks MX35/60 i Pompa Binks MX30/70. pompa malarska, pompa lakiernicza, pompa do farby, pompa do lakieru, pompa do malowania, pompa do lakierowania.



MX35/35, MX35/60 i MX30/70 Wyposażenie natryskowe bezpowietrzne i bezpowietrzne wspomagane pneumatycznie

5 lat gwarancji na pompę (materiały i wykonanie)
opatentowane sterowanie magnetyczne zapobiegające zakleszczeniu z opatentowanymi szybkimi zaworami wylotowymi do szybkiej zmiany suwu praktycznie bez pulsacji
Części zwilżane ze stali węglowej lub nierdzewnej, tłok z powłoką ceramiczną zapewniającą wysoką trwałość
cicha praca, brak lodu, silnik pneumatyczny nie wymagający smarowania
samonastawne uszczelnienie sprężynowe z dużą miską smarową, co zapewnia krótsze przestoje
Szybkie odłączanie sekcji cieczy od silnika pneumatycznego, co ułatwia serwisowanie
Oznaczenie CE i pełny certyfikat ATEX.


Pompy Binks MX35/35, MX35/60, MX30/70 Airless oraz AAA mają moc pompowania i wydajność tłoczenia cieczy dostosowane do wszystkich trudnych warunków.
Pompy Binks MX to całkowicie nowa konstrukcja w technologii pomp pneumatycznych, wykorzystująca opatentowane sterowanie magnetyczne do radykalnej poprawy płynności pracy pompy i przełączania praktycznie bezimpulsowego, co zapewnia najlepsze tłoczenie materiału niemal bez uderzenia hydraulicznego, a w rezultacie idealne wykończenie powierzchni. Pompy MX pracują z przełożeniem 70:1, 60:1 i 35:1 i tłoczą lakier z wydajnością osiągającą aż 13,2 litrów na minutę przy 60 cyklach (maks.). Wyposażone są w tłoki z powłoką ceramiczną i samonastawne uszczelnienia sprężynowe, które wydłużają trwałość, redukują potrzeby w zakresie kosztownej konserwacji i skracają przestoje. Tłoki pomp Binks MX mają powłokę ceramiczną, która jest do 5 razy trwalsza od chromowej, co dodatkowo wydłuża okres eksploatacji pompy. Sekcje cieczy i wszystkie przewodzące materiał części wykonane są z wysokiej klasy stali węglowej lub nierdzewnej z gniazdami z węglika wolframu, co zapewnia wysoką trwałość i dostosowanie do stosowanych farb. Wyposażenie na wózku i ścianie standardowo obejmuje filtr cieczy ze stali nierdzewnej, filtr powietrza z regulatorami oraz ssak.


Standardowe zastosowania
Ochrona antykorozyjna
Duże instalacje i konstrukcje stalowe
Instalacje gazu i ropy naftowej
Przemysł morski i stoczniowy
Kubły i śmietniki
Pojazdy terenowe
Producenci ciężarówek, autobusów, przyczep i podwozi • I wiele innych... Nadają się do następujących materiałów:
Farby rozpuszczalnikowe LUB wodorozpuszczalne
Podkłady i farby cynkowe
Żywice epoksydowe typu „zimna smoła”
Gęste uretany
Emalie i poliuretany
I wiele innych...

zastosowanie - binks mx pompa

Pompy ze stali nierdzewnej są odporne na korozję podczas pompowania zalecanych obecnie farb/lakierów wodorozpuszczalnych. Ponadto zapewniają największą wszechstronność w przyszłości dla nowych powłok opracowanych pod względem zmian w przepisach i większych wymagań produkcyjnych. Tłoki pomp Binks MX mają powłokę ceramiczną – najtrwalszą ze wszystkich dostępnych. Są odporne na ścieranie przez wysoce ścierne ciecze, a jednocześnie zmniejszają tarcie. Powłoka ceramiczna Binks to najlepszy wybór dla części ślizgowych w pompach. Więcej informacji na temat zalet i korzyści związanych z powłoką ceramiczną Binks jest dostępnych na żądanie.
Pompy ze stali węglowej pełnią ograniczoną rolę w lakierach rozpuszczalnikowych i niewskazane są do lakierów wodo rozpuszczalnych.

Pompa Binks MX MX35/35, Pompa Binks MX35/60 i Pompa Binks MX30/70. pompa malarska, pompa lakiernicza, pompa do farby, pompa do lakieru, pompa do malowania, pompa do lakierowania.

Wyposażenie montowane na wózku obejmuje:
Pompa Binks MX
Zespół wózka z oponami pneumatycznymi
Tłumik silnika pneumatycznego
Regulatory powietrza (wersje bezpowietrzne i wspomagane pneumatycznie)
Filtr cieczy ze stali nierdzewnej – wkład z oczkiem 100 (150 mikronów) w standardzie
Ręczny zawór spustowy cieczy
Ssak do 25-litrowego zbiornika z filtrem z oczkiem sita 30
Standardowe uszczelnienie pompy: PTFE/skóra.
Inne opcje uszczelnienia:
Wszystkie PTFE (PP)
Mieszane PTFE/UHMWPE (PU)
Wszystkie UHMWPE (UU)

mx-binks Opcjonalny uchwyt na wąż do
wyposażenia wózkowego i ściennego.
mx-binks W zestawie jest zespół filtr powietrza
regulator do pracy w trybie
bezpowietrznym LUB bezpowietrznym ze
wspomaganiem pneumatycznym.

mx-binks Dostępny jest opcjonalny „szybki” wlot
cieczy do szybszego demontażu pompy
na miejscu.
mx-binks Wysokociśnieniowy filtr cieczy wykonany
ze stali nierdzewnej, z zaworem
zrzutowym na maksymalnie dwa gniazda
pistoletów, dostarczany jest
jako standard.

mx-binks Wózki Binks MX mają opony
pneumatyczne zapewniające łatwy
transport w miejscu pracy.
mx-binks Sekcje cieczy dostarczane w standardzie
ze stali nierdzewnej. Stal węglowa jest
opcjonalna.

mx-binks Na lancy ssącej zamontowany w
standardzie filtr ze stali nierdzewnej z
oczkiem sita 30.
mx-binks W zestawach na wózku i naściennych
znajduje się ssak do zbiorników
25-litrowych.

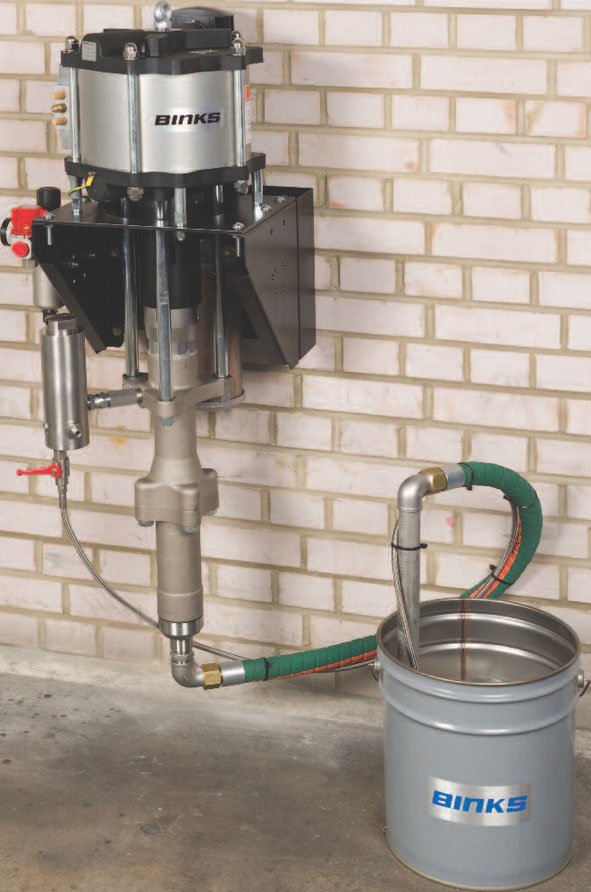

Wyposażenie montowane na ścianie obejmuje:
Pompa Binks MX
Ścienny uchwyt montażowy
Tłumik silnika pneumatycznego
Regulatory powietrza (wersje bezpowietrzne i wspomagane pneumatycznie)
Filtr cieczy ze stali nierdzewnej – wkład z oczkiem 100 (150 mikronów) w standardzie
Ręczny zawór spustowy cieczy
Ssak do 25-litrowego zbiornika
Standardowe uszczelnienie pompy: PTFE/skóra.

Inne opcje uszczelnienia:
Wszystkie PTFE (PP)
Mieszane PTFE/UHMWPE (PU)
Wszystkie UHMWPE (UU)

Pompa Binks MX MX35/35, Pompa Binks MX35/60 i Pompa Binks MX30/70. pompa malarska, pompa lakiernicza, pompa do farby, pompa do lakieru, pompa do malowania, pompa do lakierowania.

Wyposażenie Binks MX jest kompletne; nie zawiera tylko pistoletów i węży wysokociśnieniowych. Pistolety, węże wysokociśnieniowe i akcesoria mogą być dodane do wyposażenia MX jako dodatkowy numer części w celu skompletowania pakietu do określonego zastosowania.

mx-wyposażenie

Pistolet Binks Airless A75 pracuje z ciśnieniem do 7500 psi (517 bar).

mx-wyposażenie

Pistolet Binks AA4400M do zastosowań bezpowietrznych ze wspomaganiem pneumatycznym z pompą MX35/35.

mx-wyposażenie

Akcesoria Binks obejmują wysokociśnieniowe (500 bar) węże bezpowietrzne i końcówki. Złącza obrotowe pistoletu i złącza do podłączenia węży wysokociśnieniowych.

mx-wyposażenie

72-2332. Złączka obrotowa Binks od 1/4NPS
(F) do 1/4NPS (M) dla większej swobody ruchu pistoletu


Pompa Binks MX MX35/35, Pompa Binks MX35/60 i Pompa Binks MX30/70. pompa malarska, pompa lakiernicza, pompa do farby, pompa do lakieru, pompa do malowania, pompa do lakierowania.

Zawartość i numery części wyposażenia do pomp BINKS MX MX22035PL
SAH-CAL
MX22035PL
SAH-WAL
MX22035PL
SAH-CAC
MX22035PL
SAH-WAC
MX22060PL
SAH-CAL
MX22060PL
SAH-WAL
MX19070PL
SAH-CAL
MX19070PL
SAH-WAL
Pompa bez wypos. MX 35/35 (wsp. 35:1 / 220 cm3/cykl)
Pompa bez wypos. MX 35/60 (wsp. 60:1 / 220 cm3/cykl)
Pompa bez wypos. MX 30/70 (wsp. 70:1 / 190 cm3/cykl)
Filtr wysokociśnieniowy ze stali nierdzewnej
Wersja na wózku
Wersja naścienna
Regulatory (wer. bezpowietrzna)
Regulatory (wer. bezpowietrzna ze wspom. pneum.)
Elastyczny wąż ssący z filtrem z oczkiem sita 30

Powyższe pompy MX są dostarczane standardowo z częścią materialową w wersji ze stali nierdzewnej i uszczelnieniami PTFE/skóra z samoregulacją sprężynami dociskowymi.

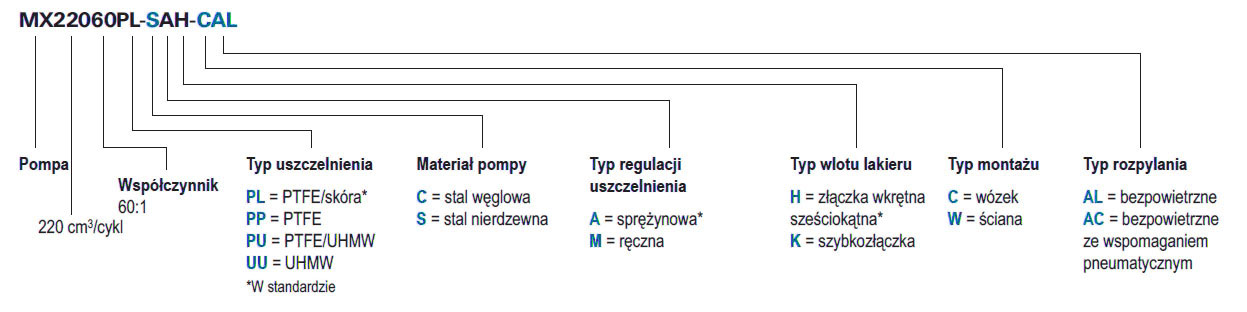

Przykład zamawiania: MX22060PL-SAH-CAL = MX35/60, wyposażenie bezpowietrzne do montażu na wózku (bez pistoletu i węży)
MX22060PL-SAH-CAL
wykres-mx-binks

Pompa, 220 cm3/cykl, Współczynnik 60:1
Typ uszczelnienia, PL = PTFE/skóra*, PP = PTFE, PU = PTFE/UHMW, UU = UHMW, *W standardzie
Materiał pompy, C = stal węglowa, S = stal nierdzewna
Typ regulacji uszczelnienia, A = sprężynowa*, M = ręczna
Typ wlotu lakieru, H = złączka wkrętna sześciokątna*, K = szybkozłączka
Typ montażu, C = wózek, W = ściana
Typ rozpylania, AL = bezpowietrzne, AC = bezpowietrzne ze wspomaganiem pneumatycznym

binks binks binks binks-mx

Akcesoria i części zamienne Binks MX nr katalogowe częsci
Pistolet ręczny Binks Airless 75 z zewnętrznym przew. mat. 0811-7500-1
Pistolet ręczny Binks Airless 75 z podłączeniem bezpośrednim 0811-7500-2
Pistolet natryskowy Binks AA4400M AAA z głowicą AA10 i wężem 7,5 m (tylko MX35/35) AA4400M-75
Zespół wózka 104084
Zespół uchwytów do montażu na ścianie 104095
Tłumik 104095
Regulator powietrza / filtr (wersja Airless) MXA-C13ALM5
Regulator powietrza / filtr (wersja Air Assisted Airless) MXA-C13ACM5
Wysokociśnieniowy filtr cieczy ze stali nierdzewnej MXA-F13ME100
Ssak z filtrem wlotowym z oczkiem sita 30 MXA-S25ME30
Ssak do zbirników 210-litrowych z filtrem z oczkiem sita 30 MXA-S210ME30
Bat Airless 1,8 m, otwór 1/4”, złącza 1/4” NPS (500 bar) H-5850
Bat Airless 1 m, otwór 3/16”, złącza 1/4” NPS (500 bar) H-5851
Przewód Airless 15 m, otwór 1/4”, złącza 1/4” NPS (500 bar) H-5852
Przewód Airless 15 m, otwór 3/8”, złącza 3/8” NPS (500 bar) H-5853
Nypel DM 1/4” x 1/4” do podłączenia węży 2 x 1/4” NPS Airless 74-0111
Nypel DM 1/4" do 3/8" do podłączenia węży 1/4" NPS i 3/8" NPS Airless 74-0121
Złączka obrotowa Binks 1/4” NPS (F) do 1/4” NPS (M) (550 bar) 72-2332
Złączka obrotowa Binks 3/8" NPS (F) do 1/4” NPS (M) (550 bar) 72-2333
Uchwyt na wąż do wyposażenia wózkowego i ściennego 193381

Wkłady filtrów wysokociśnieniowych:
Oczko 30 0114-014917
Oczko 50 0114-014886
Oczko 70 0114-014884
Oczko 100 0114-014883
Oczko 150 0114-014882
Oczko 200 0114-014881
Zestawy części zamiennych do silników pneumatycznych:
Zestaw części zamiennych do silnika pneumatycznego MX 35/35 250645
Zestaw części zamiennych do silnika pneumatycznego MX 35/60 250645
Zestaw części zamiennych do silnika pneumatycznego MX 30/70 250645
Zestawy naprawcze do sekcji cieczy:
Zestaw naprawczy do sekcji cieczy MX 35/35 250658
Zestaw naprawczy do sekcji cieczy MX 35/60 250658
Zestaw naprawczy do sekcji cieczy MX 30/70 250662

binks - mx binks mx

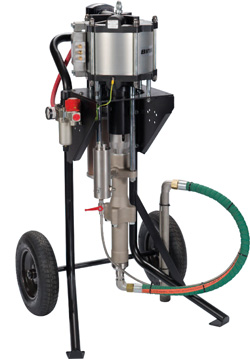

Wyposażenie MX35/60 z pistoletem A75 i wężami oraz opcjonalnym uchwytem na węże i pistolet.

Tłoki pompy ze stali nierdzewnej Binks MX mają powłokę ceramiczną, która jest najbardziej wytrzymała na ścieranie przy abrazyjnych materiałach, a jednocześnie redukuje tarcie i zwiększa trwałość uszczelnień pompy. Powłoka ceramiczna Binks to najlepszy wybór dla części ślizgowych w pompach. Szersze informacje na temat zalet i korzyści związanych z powłoką ceramiczną Binks są dostępne na żądanie.

Dane techniczne MX 35/35 MX 35/60 MX 30/70
Przełożenie 30:1 60:1 70:1
Maks. ciśnienie wejściowe 5,0 bar (72,5 psi) 8,0 bar (116 psi) 7,0 bar (101,5 psi)
Przepływ przy 15 cyklach (ciągły) 3,3 l/min 3,3 l/min 2,85 l/min
Przepływ przy 30 cyklach (przerywany) 6,6 l/min 6,6 l/min 5,7 l/min
Objętość/cykl 220 ml 220 ml 190 ml
Maks. ciśnienie cieczy 280 bar (4060 psi) 480 bar (6960 psi) 490 bar (7105 psi)
Średnica cylindra 260 mm 260 mm 260 mm
Skok tłoka 127 mm 127 mm 127 mm
Poziom hałasu *80 dB(A) *80 dB(A) *80 dB(A)
Pobór powietrza (20 cykli/min) 1498 l/m (52,9 SCFM) 1985 l/m (70,1 SCFM) 1792 l/m (63,3 SCFM)

Binks MX35/36 - Zestawy Airless & Air Assisted Airless

Specyfikacja pompy Binks MX35/36

Przełożenie 36:1
Maks. ciśnienie wejściowe 8.0 bar (116 psi)
Przepływ materiału @ 15 cykli (ciągły) 3.3 l/min
Przepływ materiału @ 30 cykli (przerywany) 6.6 l/min
Objętość/Cykl 220 ml
Maks. ciśnienie materiału 288 bar (4176 psi)
Średnica cylindra 200 mm
Skok tłoka 127 mm
Poziom hałasu *82.9 dB(A)
Zużycie powietrza @ 20 cykli/min 1132 l/m (40 SCFM)

Zestawy pomp BINKS MX - zawartość oraz numer części


MX22036 PU - SA H -C A L MX22036 PU - SA H -W A L MX22036 PU - SA H -C A C MX22036 PU -
SA H -C A C
MX19042 PU - SA H -C A L MX19042 PU - SA H -W A L MX22060 PU - SA H -C A L MX22060 PU - SA H -W A L MX19070 PU - SA H -C A L MX19070 PU -
SA H -W A L
Pompa MX 35/36 (36:1 Przełożenie /220 cc/cykl)





Pompa MX 30/42 (42:1 Przełożenie /190 cc/cykl)







Pompa MX 35/60 (60:1 Przełożenie /220 cc/cykl)







Pompa MX 30/70 (70:1 Przełożenie /190 cc/cykl)








Wysokociśnieniowy fltr ze stali nierdzewnej
Montowany na wózku




Montowany na ścianie





Sterowanie Airless


Sterowanie Air Assisted Airless







Elastyczny zestaw węży ssących z 30 fltrem siatkowym
