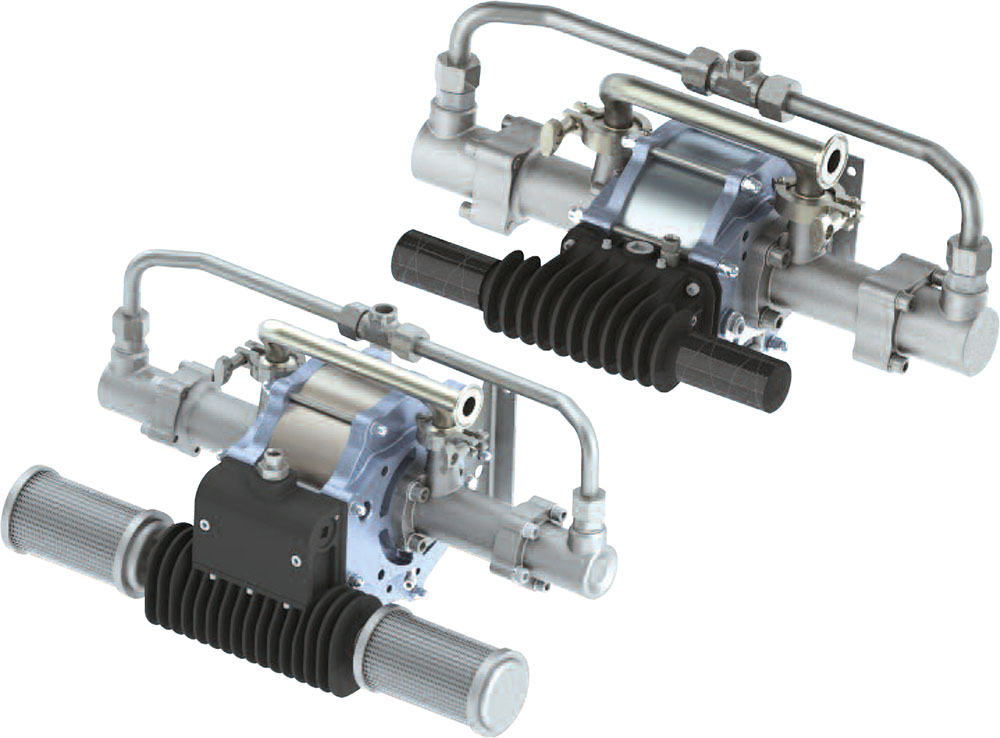

Pompy materiałowe napędzane pneumatycznie Maple 7/15 i Maple 8/25 BINKS


Pompy BiNKS Maple są pompami pneumatycznymi z tłokami poziomymi, przeznaczonymi do dostarczania materiałów rozpuszczalnikowych i wodorozpuszczalnych, rozpuszczalników i innych niezbędnych materiałów.

Pompy materiałowe napędzane pneumatycznie Maple 7/15 i Maple 8/25 BINKS

Tego rodzaju pompy o przełożeniu 15:1 i 25:1 zostały specjalnie zaprojektowane, aby sprostać potrzebom i wymaganiom rynku wykańczania przemysłowego. Dostarczają płynny i jednolity strumień materiału do automatycznych i ręcznych pistoletów natryskowych. Konstrukcja pompy obejmuje silnik pneumatyczny o dużej sprawności z dwiema sekcjami cieczy o niskim ścinaniu, generujący ruch posuwistozwrotny przy użyciu zaawansowanej technologii szlifowanych suwaków i tulei zaworów powietrznych, które sterują odwracaniem kierunku, zapewniając bardzo równomierne i praktycznie pozbawione uderzeń hydraulicznych tłoczenie materiału. Zawór powietrzny Binks o opatentowanej konstrukcji wykorzystuje zapadki magnetyczne dla głównych zaworów powietrznych; dzięki temu nie ma możliwości samoistnego zatrzymania się silnika. Silnik pneumatyczny wykorzystuje również opatentowaną technologię szybkiego odpowietrzania Binks – Mała ilość lodu, która zapobiega wystąpieniu warunków powodujących zamarznięcie zaworu w przypadku stosowania dużych prędkości cykli. równy nacisk na każdy skok ze względu na poziomą konfigurację i podwójny trzon tłokowy zapewniają zrównoważone ciśnienie wylotowe cieczy i zmniejszają wahania ciśnienia cieczy do absolutnego minimum. Pompa ma dwa tłumiki wylotowe ograniczające hałas do minimum. Zestaw adaptera ułatwia połączenie z oddalonym układem wydechowym (w razie potrzeby).

Rynki i zastosowania:
Tłoczenie lakieru bezpowietrzne wspomagane pneumatycznie i bezpowietrzne
Liniowe maszyny do obróbki wykańczającej drewna
Obrotowe maszyny do obróbki wykańczającej
Większość typów maszyn do automatycznego natryskiwania
Tłoczenie do wielu pistoletów i do pistoletu automatycznego
Układy obiegowe Typowe materiały i rodzaje powłok:
Powłoki utwardzane ultrafioletem (UV)
Materiały wrażliwe na wilgoć
Materiały rozpuszczalnikowe i wodorozpuszczalne
Powłoki natryskowe katalizowane
Bejce, pokosty i lakiery
impregnaty i powłoki gruntowe
Powłoki o dużej zawartości cząstek stałych
Materiały ścierne

Pompy Maple firmy Binks – wydajny i przyjazny dla środowiska system tłoczenia materiału

Mieszki sprawdzone i przetestowane dla ponad 10 milionów cykli. Zawór powietrzny Maple z technologią szybkiego odpowietrzania z małą ilością lodu. Sekcja cieczy z łatwym dostępem do uszczelek tłokowych lakieru.
Mieszki sprawdzone i przetestowane
dla ponad 10 milionów cykli.
Zawór powietrzny Maple z technologią
szybkiego odpowietrzania z małą ilością lodu.
Sekcja cieczy z łatwym dostępem
do uszczelek tłokowych lakieru.

Tłoki pomp Binks Maple mają powłokę ceramiczną – najtrwalszą ze wszystkich dostępnych. Są odporne na ścieranie przez wysoce ścierne ciecze, a jednocześnie zmniejszają tarcie i wydłużają okres eksploatacji uszczelnienia pompy. Powłoka ceramiczna Binks to najlepszy wybór dla części ślizgowych w pompach. Szersze informacje na temat zalet i korzyści związanych z powłoką ceramiczną Binks są dostępne na żądanie.

Pompa z napędem pneumatycznym Maple 7/15 – nr kat. 104041

Dane Techniczne:

Liczba cykli przy pracy ciągłej (maks.) 20 cykli/min (3,5 l/min)
Liczba cykli przy pracy przerywanej (maks.) 40 cykli/min (7 l/min)
Objętość cieczy/cykl 0,047 US Gal / 0,175 l
Przepływ równoważny przy 60 cyklach/min 2,8 US Gal / 10,5 l
Objętość powietrza/cykl 0,33 scfm (9,5 l/min) przy 45 psi (3,1 bar)
Objętość powietrza/cykl 0,65 scfm (18,5 l/min) przy 90 psi (6,2 bar)
15 cykli/min 10 scfm (283 l/min) przy 90 psi (6,2 bar)
30 cykli/min 20 scfm (566 l/min) przy 90 psi (6,2 bar)
Współczynnik 15:1
Ciśnienie powietrza na wlocie 15–90 psi / 1–6,2 bar
rozmiar wlotu powietrza BSP/NPS 3/8"
Złącze na wlocie cieczy Sanitarne 1"
Złącze na wylocie cieczy Żeńskie NPT 1/2"
Długość / szerokość / wysokość (mm) 560 / 350 / 271
Masa 30 kg / 66 lbs

Pompa z napędem pneumatycznym Maple 8/25 – nr kat. 104042

Dane Techniczne:

Liczba cykli przy pracy ciągłej (maks.) 20 cykli/min (4 l/min)
Liczba cykli przy pracy przerywanej (maks.) 40 cykli/min (8 l/min)
Objętość cieczy/cykl 0,053 US Gal / 0,2 l
Przepływ równoważny przy 60 cyklach/min 3,2 US Gal / 12 l
Objętość powietrza/cykl 0,7 scfm (19,8 l/min) przy 45 psi (3,1 bar)
Objętość powietrza/cykl 1,4 scfm (39,7 l/min) przy 90 psi (6,2 bar)
15 cykli/min 21 scfm (595 l/min) przy 90 psi (6,2 bar)
30 cykli/min 42 scfm (1190 l/min) przy 90 psi (6,2 bar)
Współczynnik 25:1
Ciśnienie powietrza na wlocie 15–90 psi / 1–6,2 bar
rozmiar wlotu powietrza BSP/NPS 1/2"
Złącze na wlocie Sanitarne 1"
Złącze na wylocie Żeńskie NPT 1/2"
Długość / szerokość / wysokość (mm) 654 / 358 / 337
Masa 40 kg (88 lbs)

Akcesoria do pomp MAPLE Binks

192009 Zacisk sanitarny 1"
192206 Uszczelka sanitarna 1"
192779 Adapter do rurki wylotowej – NB 1”
192803 Korek do rozgałęźnika 1"
192820 Adapter do rurki wylotowej – NB 11/4”
193275 Adapter sanitarny 1" – NPTf 3/4"
250653 Zestaw uszczelki i o-ringu sekcji cieczy do 8/25 i 7/15
250656 Zestaw uszczelki i o-ringu silnika pneumatycznego do 8/25
250657 Zestaw uszczelki i o-ringu silnika pneumatycznego do 7/15
502732 Zestaw regulacji powietrza do 7/15
502733 Zestaw regulacji powietrza do 8/25
502734 Zestaw filtrów wylotowych pompy do 7/15 i 8/25
502735 Zestaw lancy ssącej 25 l i filtrów do 7/15 i 8/25
