SIŁOWNIKI I WYCISKARKI BINKS


siłownik binks
Nowa seria siłowników pneumatycznych Binks stanowi solidne, niezawodne i wysokowydajne rozwiązanie w zakresie dostarczania materiałów o średniej i wysokiej lepkości zarówno w zastosowaniach samodzielnych, jak i systemowych. Te wytrzymałe urządzenia skonstruowano z myślą o trwałości, dlatego zapewnią one długi okres bezawaryjnej pracy, umożliwiając ciągłą produkcję, a jednocześnie utrzymując niski ogólny koszt eksploatacji. Siłowniki Binks stanowią idealne rozwiązanie w zakresie podawania materiałów takich jak smary, masy uszczelniające i epoksydowe, kleje i uszczelniacze. Zapewniają one stały, niskoimpulsowy przepływ materiału do narzędzia dozującego dzięki prawidłowemu zalewaniu pompy i skutecznemu zapobieganiu kawitacji materiału technologicznego. Tę serię pojedynczych i podwójnych siłowników zaprojektowano specjalnie do standardowych przemysłowych pojemników na materiały o pojemności od 20 l do 205 l. Talerze podtłaczające z podwójnym uszczelnieniem doskonale pasują do pojemnika, dzięki czemu dokładnie oczyszczają jego wnętrze w miarę opuszczania i minimalizują straty materiałowe. Nasze siłowniki pneumatyczne wyposażono w cenione tłokowe pompy wysokiego ciśnienia marki Binks z serii MX. Te solidne pompy słyną ze swojej trwałości, niezawodności i długiego okresu żywotności, a na dodatek są dostępne z kulowym lub odcinającym zaworem zwrotnym na wlocie cieczy. Zespoły siłowników obejmują prostą w obsłudze hydrauliczną skrzynkę sterującą z przełącznikiem dwustanowym typu „góra/dół”, automatycznym wyłącznikiem po opróżnieniu pojemnika i zaworem spustowym do rozszczelniania układu podczas podnoszenia płyty siłownika z używanego materiału. Dodatkowe opcje wyposażenia to automatyczny przełącznik pomiędzy trybami pracy i gotowości w przypadku zastosowania dwóch siłowników w układzie.

Szeroki wybór pomp, talerzy podtłaczających i siłowników pneumatycznych optymalizuje zastosowania siłowników.
Urządzenia spełniają normy przemysłowe dla pojemników o pojemności 20, 30, 60 i 205 litrów
Talerze podtłaczające z podwójnym uszczelnieniem w standardzie zmniejszają straty materiałowe.
Wybór siłowników pneumatycznych w modelu 205L: Ø80 mm (DR205) do zastosowań wysokociśnieniowych i Ø160 mm (DRX205) do pracy w ekstremalnych warunkach.
Zastosuj znane i cenione pompy wysokiego ciśnienia Binks MX zapewniają bezawaryjną pracę i długą żywotność.
Część hydrauliczna pompy wykonana standardowo ze stali nierdzewnej ze zwrotnym zaworem kulowym lub odcinającym na wylocie (do wyboru).
Szeroki wybór przełożeń pomp od 15:1 do 60:1 (z zaworem kulowym) i od 5:1 do 68:1 (z zaworem odcinającym).
Opatentowane silniki pneumatyczne Binks o niskim stopniu zalodzenia zapewniają niezawodną wydajność bez przerw.
ceramic-binks siłownik

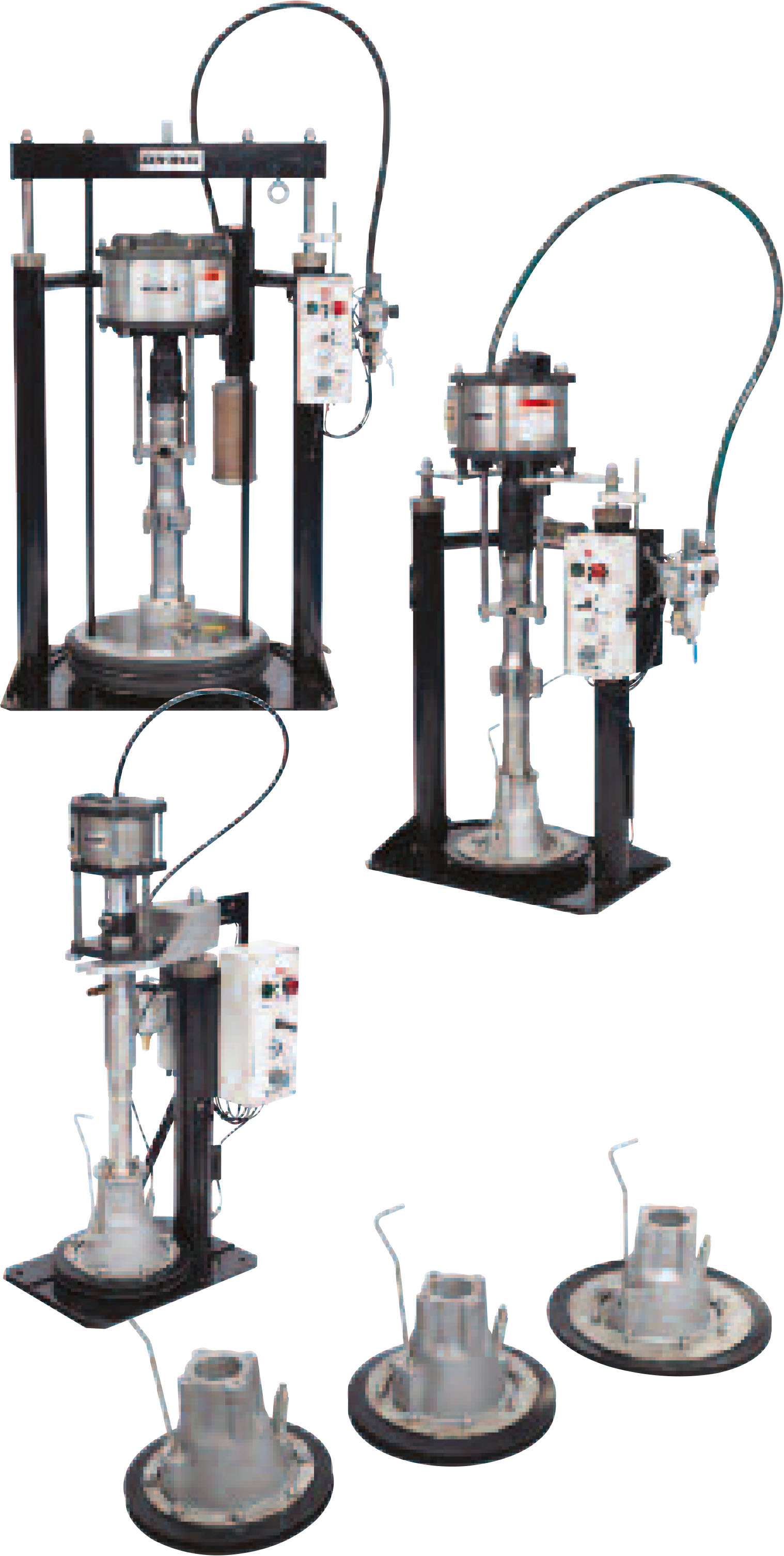

PAKIETY siłowników marki BINKS

pakiet siłownik

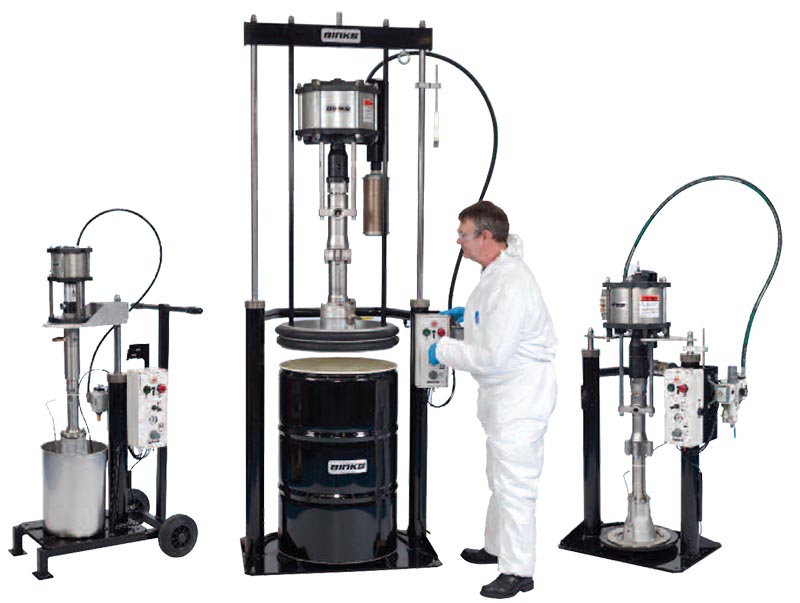

Nasze siłowniki umieszczamy na 3 rozmiarach wytrzymałych podstaw montażowych. Podstawa jednokolumnowa o wymiarach 500 x 350 mm dla modelu SR20, dwukolumnowa o wymiarach 710 x 460 mm dla modeli DR20, 30 i 60 oraz podstawa o wymiarach 915 x 60 mm dla modeli DR205 i DRX205.

PRZYKŁADOWE NUMERY MODELU
SR20 - Jednostka jednokolumnowa z siłownikami pneumatycznymi Ø80 mm i talerzem podtłaczającym do pojemników o pojemności 20 l/5 galonów amerykańskich. 6 pomp do wyboru. Dostępna wersja montowana na wózku.
DR20 - Jednostka dwukolumnowa z siłownikami pneumatycznymi Ø80 mm i talerzem podtłaczającym do pojemników o pojemności 20 l/5 galonów amerykańskich. 13 pomp do wyboru.
DR30 - Jednostka dwukolumnowa z siłownikami pneumatycznymi Ø80 mm i talerzem podtłaczającym do pojemników o pojemności 30 l/7,5 galonów amerykańskich. 13 pomp do wyboru
DR60 - Jednostka dwukolumnowa z siłownikami pneumatycznymi Ø80 mm i talerzem podtłaczającym do pojemników o pojemności 60 l/15 galonów amerykańskich. 13 pomp do wyboru
DR205 - Jednostka dwukolumnowa z siłownikami pneumatycznymi Ø80 mm i talerzem podtłaczającym do pojemników o pojemności 205 l/55 galonów amerykańskich. 23 pomp do wyboru
DRX205 - Jednostka dwukolumnowa do pracy w szczególnie trudnych warunkach z siłownikami pneumatycznymi Ø160 mm i talerzem podtłaczającym do pojemników o pojemności 205 l/55 galonów amerykańskich. 23 pomp do wyboru.

Opcje wyposażenia jednostek siłowników
Możesz wyposażyć jednostkę siłownika w całą gamę trwałych i wysokowydajnych pomp MX. (Ciśnienie znamionowe i przepustowość pomp podano na odwrocie.)

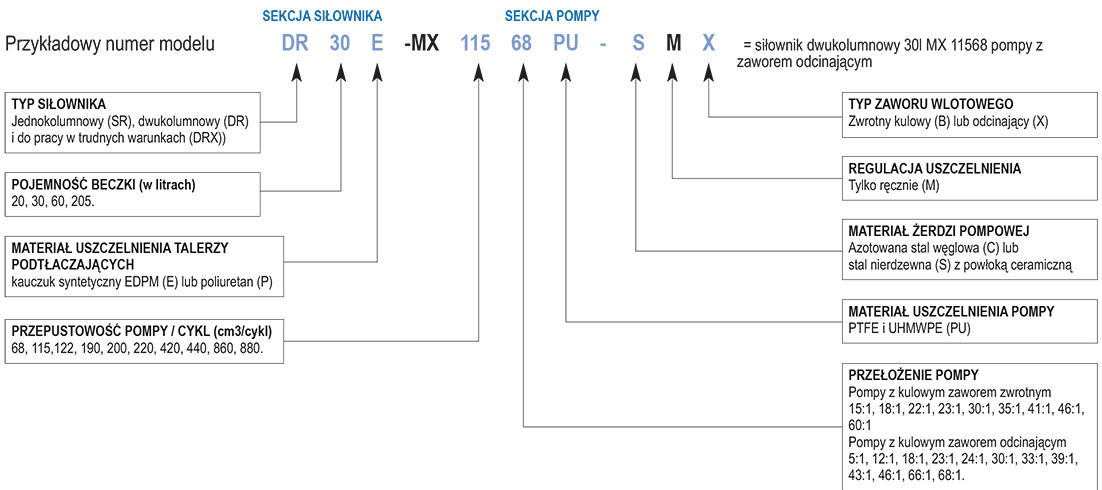

DR 30 E - MX 115 68 PU - S M X = siłownik dwukolumnowy 30l MX 11568 pompy z zaworem odcinającym

[DR 30 E] - sekcja siłownika
[68 PU] - sekcja pompy

DR - TYP SIŁOWNIKA Jednokolumnowy (SR), dwukolumnowy (DR) i do pracy w trudnych warunkach (DRX)
30 - POJEMNOŚĆ BECZKI (w litrach) 20, 30, 60, 205.
E - MATERIAŁ USZCZELNIENIA TALERZY PODTŁACZAJĄCYCH kauczuk syntetyczny EDPM (E) lub poliuretan (P)
115 - PRZEPUSTOWOŚĆ POMPY / CYKL (cm3/cykl) 68, 115,122, 190, 200, 220, 420, 440, 860, 880.
68 - PRZEŁOŻENIE POMPY Pompy z kulowym zaworem zwrotnym 15:1, 18:1, 22:1, 23:1, 30:1, 35:1, 41:1, 46:1, 60:1 Pompy z kulowym zaworem odcinającym 5:1, 12:1, 18:1, 23:1, 24:1, 30:1, 33:1, 39:1, 43:1, 46:1, 66:1, 68:1.
PU - MATERIAŁ USZCZELNIENIA POMPY PTFE i UHMWPE (PU)
S - MATERIAŁ ŻERDZI POMPOWEJ Azotowana stal węglowa (C) lub stal nierdzewna (S) z powłoką ceramiczną
M - REGULACJA USZCZELNIENIA - Tylko ręcznie (M)
X - TYP ZAWORU WLOTOWEGO Zwrotny kulowy (B) lub odcinający (X)


SCHEMAT

siłowniki-binks

Wyposażenie dodatkowe obejmuje:

siłownik binks siłownik binks

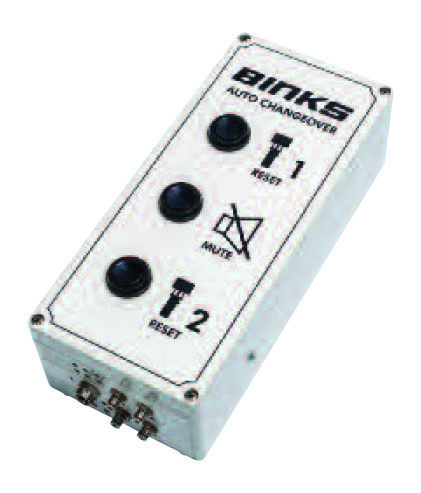

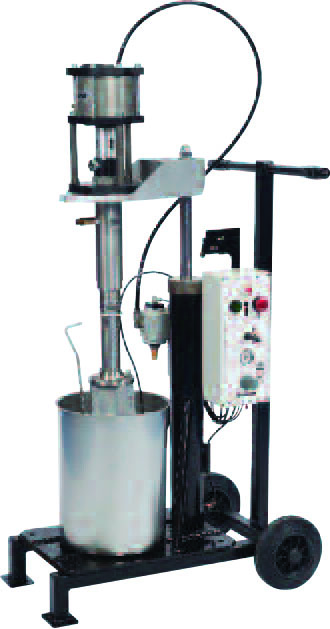

Wózek do modelu SR20 (nr części 104128) Automatyczny przełącznik trybu „pracy/gotowości” w jednostkach dwukolumnowych (numer części 104099)

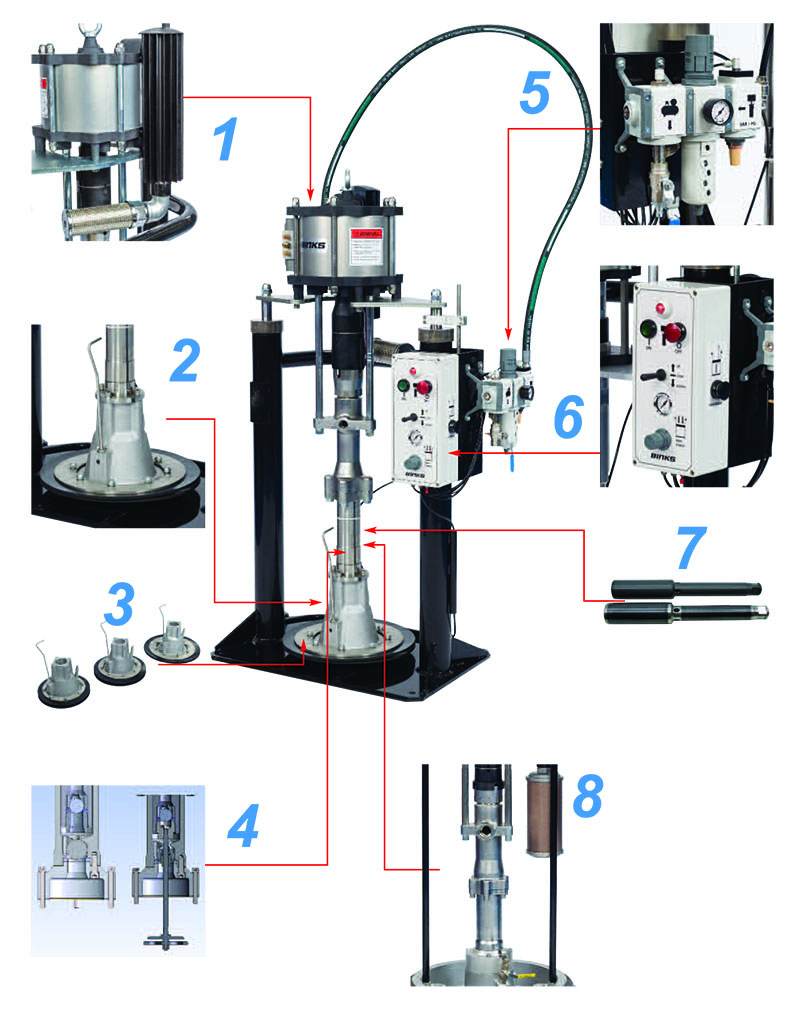

siłownik-binks

1 - Opatentowana technologia zapadek magnetycznych zapobiegająca utykowi i szybkie zawory wylotowe zapewniają nieprzerwaną pracę dzięki wykluczeniu oblodzenia.
2 - Talerze podtłaczające wyposażono w otwór do zalewania pompy i zawór zwalniający ciśnienie do szybkiej zmiany pojemnika z materiałem.
3 - Talerze podtłaczające z podwójnym uszczelnieniem przystosowano do standardowych pojemników przemysłowych o pojemności 20, 30, 60 i 205 litrów.
4 - Do wyboru dwa rodzaje zaworu wlotowego: kulowy zawór zwrotny (po lewej) lub odcinający zawór zwrotny (po prawej).
5 - Sterownik pneumatyczny pompy.
6 - Łatwa w obsłudze skrzynka sterująca siłownikiem ułatwia eksploatację urządzenia.
7 - Żerdź pompowa z azotowanej stali węglowej (na górze) Stal nierdzewna w powłoce ceramicznej zwiększającej trwałość (na dole) (patrz poniżej).
8 - Część hydrauliczna pompy standardowo wykonana ze stali nierdzewnej.

binks powłoka ceramiczna

Niezależne badania wykazały, że tłoki pomp ze stali nierdzewnej z powłoką ceramiczną zapewniają najbardziej trwałą powierzchnię odporną na ścieranie w przypadku stosowania cieczy ciernych, przy jednoczesnym zmniejszeniu tarcia i wydłużeniu okresu sprawności użytkowej pompy.



DANE TECHNICZNE POMP ZGODNYCH Z JEDNOSTKAMI SIŁOWNIKÓW BINKS

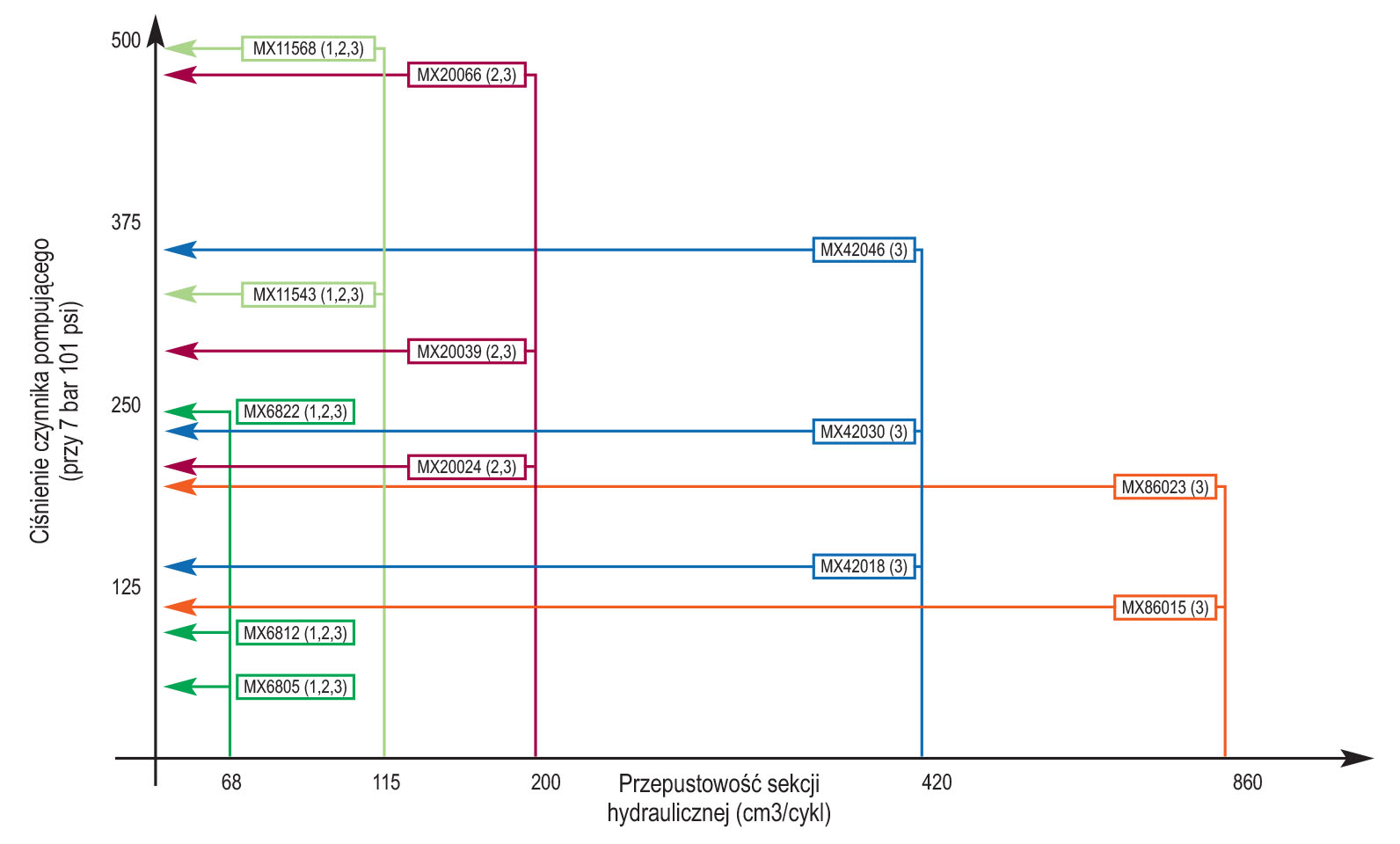

Opcje pomp z kulowym zaworem zwrotnym

tabela - siłowniki binks

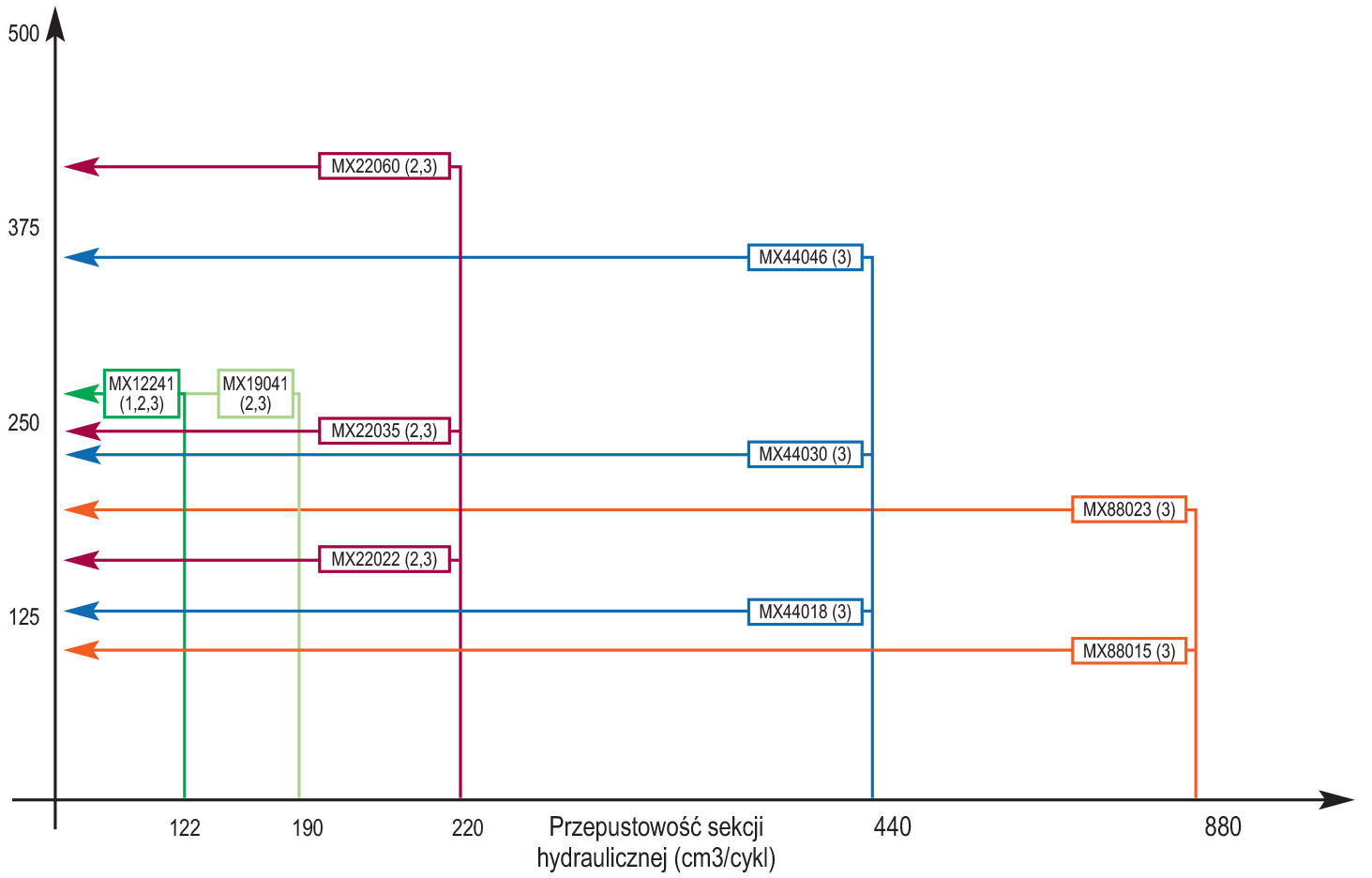

Opcje pomp z odcinającym zaworem zwrotnym

LEGENDA:
1 = Dostępne do modelu SR20
2 = Dostępne do modeli DR20, DR30, DR60
3 = Dostępne do modeli DR205 i DRX205

tabela siłowniki binks
