DX 200 BINKS pneumatyczna pompa membranowa o przełożeniu 1:1

BINKS DX200 Pneumatyczna pompa membranowa o przełożeniu 1:1
Model DX200 został specjalnie zaprojektowany do prac wykończeniowych, wymagających jednoczesnego użycia kilku pistoletów natryskowych lub przetłaczania w obiegu otwartym bądź zamkniętym do 5 l/min cieczy o wysokiej lub niskiej lepkości. DX200 to wysoko przepływowa pompa pneumatyczna, dwumembranowa o przełożeniu 1:1 specialnie opracowana
z myślą o bezpośrednim zasilaniu materiału lub farby do pistoletów natryskowych. Bezfałdowy kształt membrany umożliwia jej dłuższą eksploatację. Użytkownicy mogą wybrać także "wbudowany" regulator materiału, który zapewnia stałą, równomierną dostawę płynów poprzez bezpośrednie podłączenie do pistoletów natryskowych bez potrzeby stosowania dodatkowych kosztownych regulatorów lub antypulsatorów. Pompy DX200 oferowane są jako osobne element lub
w zestawach. Pompy samozasysające DX200 są doskonałym rozwiązaniem przy wszystkich technologiach natryskowych: Conventional, Compliant Trans-Tech©, HVLP, LVLP oraz niskociśnieniowych pistoletach natryskowych.

pompa-dx-200

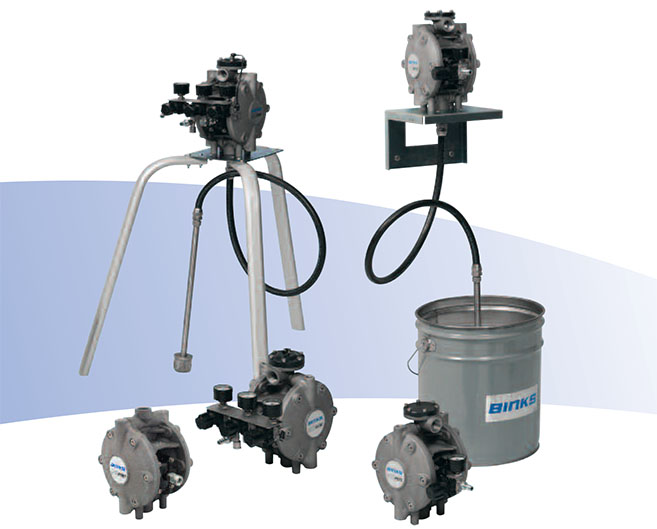

Prezentowane modele (od lewej do prawej): DX200AN, DX200AR3-T, DX200AR-3, DX200AN1-W, DX200AN-1

Wytrzymała konstrukcja i możliwość pracy z szeroką gamą materiałów
Budowa aluminiowa lub ze stali nierdzewnej pozwala na zastosowanie pomp do różnego rodzaju cieczy.
Ciche działanie i eliminacja blokady w położeniu martwym
Zawór powietrzny rozrządu bez martwego położenia oraz zintegrowany tłumik zapewniają płynną i cichą pracę.
Wydłużony okres eksploatacji przy całkowitym wykluczeniu przecieków
Zespolona membrana teflonowa (PTFE) jest bardzo elastyczna i nie wymaga stosowania uszczelnień mechanicznych ani szczeliwa, co zapewnia wydłużenie okresu eksploatacji.
Stały i niezakłócony przepływ cieczy
Bezfałdowa konstrukcja membrany i wbudowany regulator cieczy zapewniają stałą wartość ciśnienia wyjściowego i znacznie redukują pulsację.
Możliwość pompowania materiałów wrażliwych na rozwarstwienie
Niskie prędkości przepływu wewnętrznego i spokojny proces pompowania zapobiegają rozwarstwianiu powłok natryskowych.
Szybka i łatwa konserwacja
Korpus pompy zapewnia swobodny dostęp do zaworu powietrznego i membran, umożliwiając szybką i łatwą obsługę techniczną bez potrzeby demontowania pompy.


Typowe zastosowania:
- stolarka budowlana, przemysł meblowy i obróbka drewna;
- przemysł lotniczy / lotnictwo;
- pojazdy rolnicze i terenowe;
- przemysł morski;
- samochody ciężarowe, przyczepy i podwozia;
- tabor kolejowy, autobusy i inne środki transportu;
- oraz wiele innych...

Typowe stosowane materiały:
- bejce, lakiery i werniksy;
- podkłady, powłoki uszczelniające i lakiery katalizowane (szybkoschnące);
- powłoki rozpuszczalnikowe i wodne;
- kleje i wypełniacze;
- oraz wiele innych...


dx200 dx200

Łatwa obsługa.
W skład wyposażenia wchodzą dobrze oznakowane regulatory powietrza, mogące w sposób niezależny kontrolować pompę, ciśnienie pompowanej cieczy i pistolet natryskowy.
Oszczędność kosztów.
Wbudowanie regulatora cieczy zapewnia obniżenie kosztów w porównaniu z wyrobami konkurencji. Niewielka objętość układu wewnętrznego pompy skutkuje zmniejszeniem strat cieczy podczas płukania.
Opcje montażu.
Wyposażenie pompy może być montowane na różne sposoby, np. przy użyciu elastycznej rurki ssącej ze smokiem na pionowym wlocie dolnym. Sztywna rurka ssąca używana jest przy instalacji na wiadrze. Model bez regulacji posiada pionowy wylot górny, a model z regulatorem cieczy poziomy wylot przedni.

dx200 dx200

Łatwość konserwacji
Sposób mocowania zaślepek i pokryw zaworów powietrznych zapewnia łatwy dostęp – mogą być one wymontowane przy pomocy pojedynczego narzędzia, co daje możliwość dokonania naprawy czy konserwacji na miejscu.

dx200
Wbudowany regulator cieczy zapewnia obniżenie kosztów w porównaniu z wyrobami konkurencji.

dx200
Model ze stali nierdzewnej z komorą wyrównawczą (dla zastosowań, w których filtr cieczy może spowodować jej rozwarstwienie). Specyfikacja zamówieniowa: DX200SP.

dx200
Dla umożliwienia dopasowania wlotu/wylotu pompy do innych systemów połączeń dostępny jest zestaw złączy adaptacyjnych.

Specyfikacja pompy DX200 (tylko pompa)
Przełożenie 1:1
Maksymalne ciśnienie powietrza 7,0 barów (100 psi)
Maksymalne ciśnienie cieczy 7,0 barów (100 psi)
Znamionowa objętość przepływu na cykl 0,20 litra (0,05 galona am.)
Wydajność pompowania cieczy przy 60 cyklach/min 12 litrów/min (3,17 galona am./min)
Maks. zalecana ciągła częstotliwość cykli 25 cykli/min
Maks. zalecana nieciągła częstotliwość cykli 60 cykli/min
Złącze wlotowe cieczy gwint 3/4 cala żeński BSPP (brytyjski równoległy)
Złącze wylotowe cieczy gwint 3/4 cala żeński BSPP
Maks. wysokość podnoszenia na sucho / na mokro (głowica) 4,6 m (15,1 stopy) / 7,5 m (24,6 stopy)
Wlot powietrza gwint G 1/4 cala żeński BSPP
Przewód pilotowy regulatora cieczy rurka Ø4 mm
Objętość powietrza na cykl przy ciśnieniu 6,9 bara (100 psi) 2,83 l (0,1 standardowej stopy sześciennej /min )
Przepływ powietrza przy 10 cyklach/min i ciśnieniu 6,9 bara (100 psi) 28,3 l (1 standardowej stopy sześciennej /min )
Przepływ powietrza przy 30 cyklach/min i ciśnieniu 6,9 bara (100 psi) 84,9 l (3 standardowej stopy sześciennej /min )
Klasa jakości sprężonego powietrza 3.3.2 zgodnie z ISO 8573.1



wielkość cząstek stałych 5 m
woda – maks. wartość ciśnieniowego
punktu rosy -20°C przy 7 barach (940 ppm)
maks. koncentracja oleju 0,1 mg/m3
bez zawartości cząstek smarów
Poziom hałasu 71,2 dBA poziom równoważny Leq
Masa pompy (bez akcesoriów) 9,5 kg (20,94 funta)

Informacja odnośnie zamawiania pompy DX200
DX200 A B , C - tylko pompa A B C , D E - Wyposażenie (bez pistoletów i węży)


A - KORPUS POMPY
A = aluminium
S = stal nierdzewna


B - REGULATOR CIECZY
N = bez regulatora
R = z regulatorem
P = komora wyrównawcza - Tylko DX200S


C -TYP ZAMOCOWANIA

= bez regulatora - Leave blank
1 = z 1 regulatoram - Tylko DX200*N
2 = z 2 regulatorami - Tylko DX200*R
3 = z 3 regulatorami - Tylko DX200*R


D - TYP ZAMOCOWANIA
W = ścienne
T = na trójnogu
C = na wózku
P = na wiadrze

E - OPCJE
= bez opcji - puste pole
A = z mieszadłem - Tylko do mocowania na wiadrze


DX 200A Części oraz zestawy naprawcze

Nr części Opis
DXK-201 Zestaw uszczelek zaworu zwrotnego x 4
DXK-202 Zestaw zaworu zwrotnego x 4
DXK-203 Zestaw membran x 2
DXK-204 Wałek i zestaw uszczelniaczy
DXK-205 Zestaw uszczelniaczy pokrywy x 2
DXK-206 Śruby pokrywy x 2
DXK-207 Nakrętki zaślepiające x 12
DXK-208 Pokrywy (w tym DXK-205, zestaw uszczelniaczy zaślepki)

binks 5 lat gwarancji PIĘCIOLETNIA GWARANCJA BINKS SERIA MXL Binks gwarantuje końcowemu użytkownikowi, że produkty MXL firmy Binks podczas normalnej pracy i serwisowania nie ulegną awarii z winy stosowanych materiałów lub spsobu montażu produkcyjnego podczas pięciu (5) lat od daty wysyłki z firmy Binks. Gwarancja ta nie obejmuje części podlegających normalnemu zużyciu.
