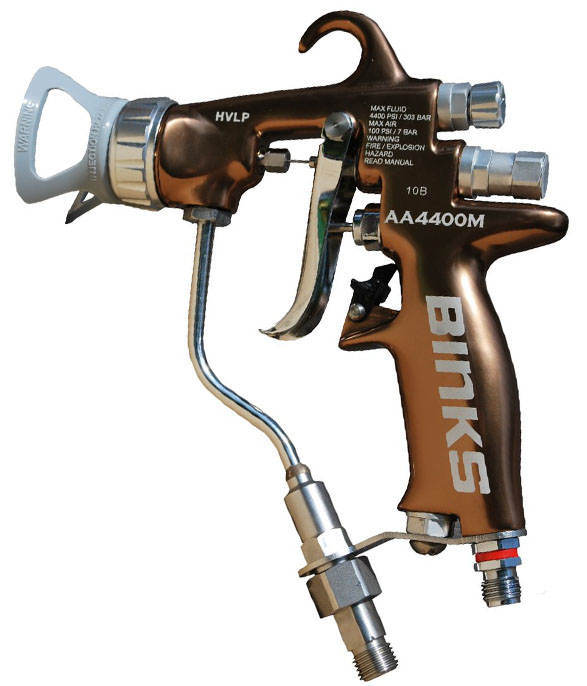

Pistolet lakierniczy ręczny AA4400M BINKS


Pistolet Ręczny BINKS AA4400M


BINKS AA4400M całkowicie nowy ręczny pistolet natryskowy w technologi Air Assisted Airless w osłonie powietrza został opracowany z myślą zarówno o użytkownikach jak i środowisku naturalnym

- Regulowana szerokość strumienia
- Unikalne rozwiązanie głowic powietrznych w technologi Trans-Tech i HVLP
- Bardziej miękki strumień, dokładniejsze wykończenie, lepsze wykorzystanie farby
- Lekka i ergonomiczna budowa w połączeniu z delikatną pracą spustu
- Łatwa w demontażu konstrukcja iglicy przyśpiesza czynności konserwacyjne
- Regulowane uszczelnienia i wyważona w działaniu konstrukcja zaworu powietrza
- Solidna budowa korpusu pistoletu z kutego aluminium to maksymalna wytrzymałość i dłuższy okres eksploatacji
- Kanały materiałowe w całości ze stali nierdzewnej i części zaworów wykonane z węglika spiekanego
- Pistolet w standardzie przygotowany do prac z materiałami wodnymi i rozpuszczalnikowymi
- Konstrukcja z dyszą płaską w standardzie



Całkowicie nowy pistolet natryskowy Binks AA4400M w technologii Air Assisted Airless w osłonie powietrza został opracowany z myślą zarówno o użytkownikach jak i o środowisku naturalnym.
Z nowym pistoletem jesteśmy w stanie poradzić sobie przy najcięższych pracach w każdym środowisku przemysłowym. Jednocześnie pistolet zapewnia wyjątkowo ergonomiczne ułożenie w ręce dostarczając malarzowi wymaganą wygodę i wyczucie. Pistolet jest dostępny z dwoma wersjami głowic powietrznych typu HVLP lub Trans-Tech pracującymi na mniejszych ciśnieniach materiału i powietrza w stosunku do rozwiązań konkurencyjnych. Uzyskujemy w ten sposób wyjątkowo dokładne wykończenie jednocześnie oszczędzając farbęi energię związaną ze sprężonym powietrzem.
Ten bardzo wszechstronny pistolet ręczny jest idealnym narzędziem do malowania produktów drewnianych, mebli, ram i elementów zawieszenia pojazdów, maszyn rolniczych, konstrukcji metalowych itd.

Typowe zastosowania
- Meblarstwo i przemysł drzewny
- Pojazdy użytkowe
- Samoloty
- Ramy nośne pojazdów
- Przyczepy i kontenery

Typowe materiały
- Rozpuszczalnikowe i wodorozcieńczalne
- Bejce, farby i lakiery
- Podkłady i wypełniacze
- Farby syntetyczne i emalie


Ręczny pistolet Binks w technologii Air Assisted Airless
Ręczny pistolet natryskowy Binks AA4400M w technologii air assisted airless został zaprojektowany z myślą zarówno o użytkownikach jak i środowisku naturalnym. Pistolet ten jest w stanie poradzić sobie z najtrudniejszymi pracami natryskowymi w każdym środowisku przemysłowym zapewniając operatorowi najlepsze dopasowanie oraz komfort. Pistolet jest dostępnym z dwoma wersjami głowic powietrznych typu HVLP oraz Trans-Tech© pracującymi na niższych ciśnieniach materiału oraz powietrza w stosunku do rozwiązań konkurencji. Zapewnia wyjątkowo dokładne wykończenie jednocześnie znacznie oszczędzając zużycie farby oraz energii.

Regulowana szerokość strumienia na pistolecie...
• Unikalne głowice w technologii Trans-Tech i HVLP zapewniają bardziej miękki strumień dla lepszej jakości wykończenia oraz większej wydajności transferu w porównaniu do konkurencji...
• Lekka i przyjazna operatorowi budowa oraz delikatna praca spustu
• Łatwa w demontażu konstrukcja iglicy umożliwia szybkie czynności konserwacyjne
• Regulowane uszczelnienia oraz wyważona konstrukcja zaworu powietrza
• Solidna budowa korpusu pistoletu zapewnia maksymalną wytrzymałość oraz dłuższą żywotność
• Kanały materiałowe wykonane ze stali nierdzewnej a części zaworów z węglika wlframu
• Pistolet nadaje się w standardzie do pracy z materiałami wodnymi i rozpuszczalnikowymi
• Konstrukcja z dyszą płaską w standardzie. Istnieje możliwość zamówienia dyszy obracanej Twist w rozmiarach dostępnych od .007" (0.18mm) do .035" (0.89mm).

pasek

Regulowana szerokość strumienia.
- Unikalne rozwiązanie głowic powietrznych w technologii Trans-Tech i HVLP. Bardziej miękki strumień, dokładniejsze wykończenie, lepsze wykorzystanie farby
- Lekka i ergonomiczna budowa w połączeniu z delikatną pracą spustu lŁatwa w demontażu konstrukcja iglicy przyśpiesza czynności konserwacyjne
- Regulowane uszczelnienia i wyważona w działaniu konstrukcja zaworu powietrza
- Solidna budowa korpusu pistoletu z kutego aluminium to maksymalna wytrzymałość i dłuższy okres eksploatacji lKanały materiałowe w całości ze stali nierdzewnej i części zaworów wykonane z węglika spiekanego
- Pistolet w standardzie przygotowany do pracy z materiałami wodnymi i rozpuszczalnikowymi
- Konstrukcja z dysząpłaską w standardzie. Możliwość zamówienia z dyszą obracaną Twist w szerokim zakresie wymiarów od 0,007” (0,18mm) do 0,035” (0,89mm)

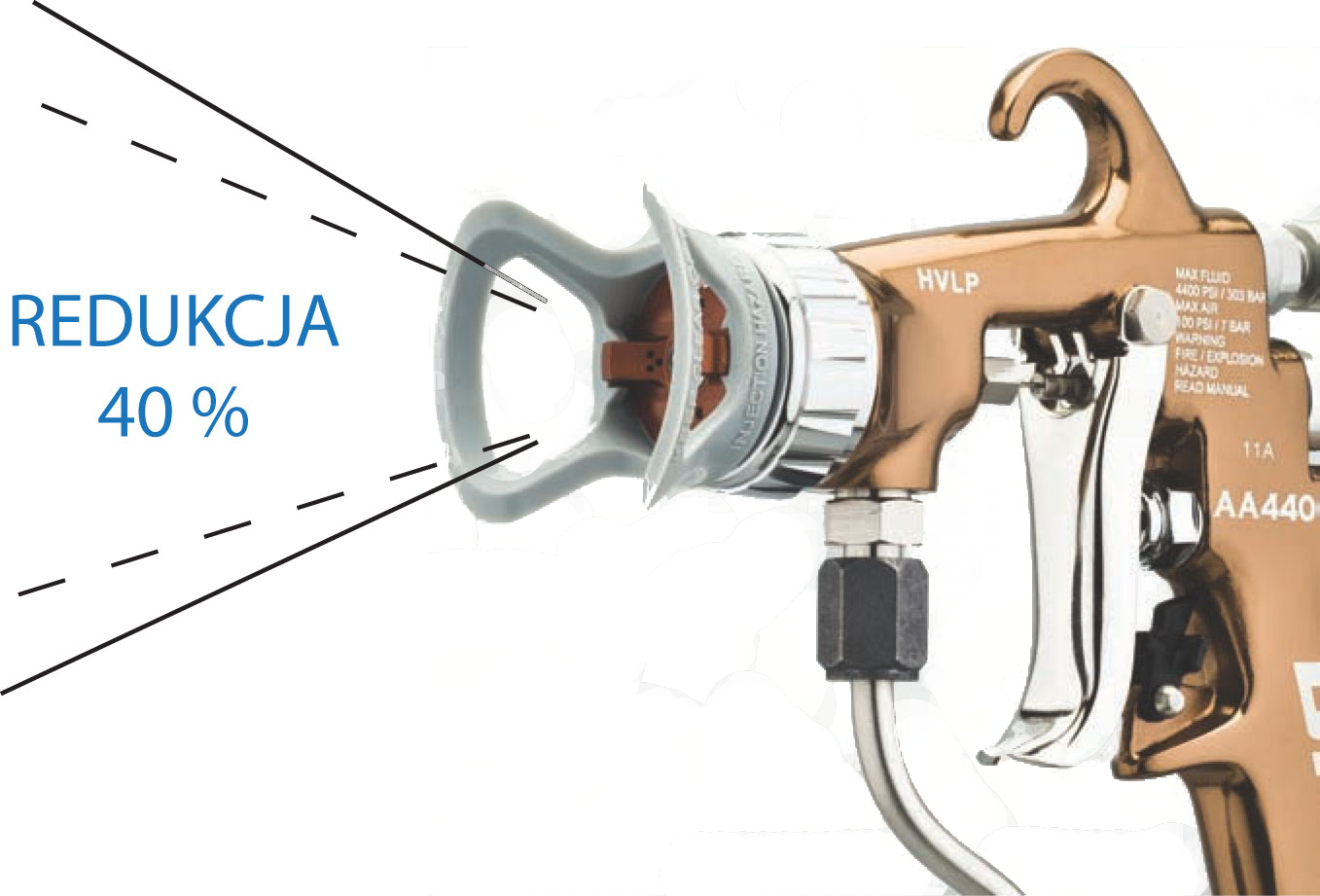

Regulowany strumień rozpylania
Dokładne, jednorodne rozpylenie może być regulowane do 40% w celu redukcji przetrysku i strat materiału.
- Łatwa w demontażu igła redukuje czas konserwacji i napraw
- Szybki demontaż i powtórny montaż spustu za pomocą jednego narzędzia
- Regulacja uszczelnień igły be potrzeby demontażu
- Głowice powietrzne HVLP i Trans-Tech dają szeroki zakres opcji rozpylania
- Unikalna konstrukcja obracanej dyszy daje możliwośćszybkiego usuwania zaniesczyszczeń.

Aby dokonać zmiany z systemu dyszy płaskiej na obracaną
Twist, wystarczy (szczegóły w DTR):
1. Wymienić posadowienie dyszy
2. Dodać obejmę dyszy Twist

redukcja-aa4400a binks

pasek


Trzy możliwe warianty dysz:


dysza-premium 2. Dysza Fine Finish dysza-twist
1. Dysza Premium 2. Dysza Fine Finish 3. Dysza Twist
Dysze płaskie Premium jednorodne rozpylanie Dodatkowo z dyszą wstępną podnoszącą dokładność rozpylenia Redukuje przestoje spowodowane zanieczyszczeniem dyszy

pasek

części-głowica części głowicy HVLP
Części głowicy HVLP dyszy płaskiej
1. Ochraniacz dyszy (54-5794)
2. Głowica powietrzna 9X-H (54-5795-K)
3. Dysza płaska (114-xxxxx)
4. Posadowienie dyszy z węglika (54-5799-K)
Części głowicy HVLP dyszy Twist
5. Ochraniacz dyszy (54-5793)
6. Dysza Twist (9-xxx-75)
7. Głowica powietrzna Twist 9XT-H (54-5796-K)
8. Obejma dyszy Twist (54-5801-K2)
9. Posadowienie dyszy Twist z węglika (54-5832-K)


Zestawienie doboru dysz


Dysze Premium

dysza premium
Dysze Premium dają jednorodny strumień.

Dysze Premium 2” (51mm) 4” (102mm) 6” (152mm) 8” (203mm) 10” (254mm) 12” (305mm) 14” (356mm 16” (406mm) 18” (457mm)
.007” (0.179mm) otwór 00702 00704 00706 00708
.009” (0.229mm) otwór 00902   00906 00908 00910 00912
.011” (0.280mm) otwór   01104 01106 01108 01110 01112 01114
.013” (0.330mm) otwór   01304 01306 01308 01310 01312 01314 01316
.015” (0.381mm) otwór     01506 01508 01510 01512 01514 01516 01518
.017” (0.432mm) otwór     01706 01708 01710 01712 01714 01716 01718
.019” (0.483mm) otwór     01906 01908 01910 01912 01914 01916 01918
.021” (0.533mm) otwór         02110 02112 02114 02116 02118
.024” (0.610mm) otwór         02410 02412 02414 02416 02418
.027” (0.686mm) otwór         02710 02712 02714 02716 02718

Szerokość uzyskana na wodzie przy ciśnieniu 1000 PSI w odległości głowicy od powierzchni 12" (300mm). Rzeczywista szerokość może się różnić w zależności od lepkości materiału.

Dysze Fine Finish

dysza fine finishdysza fine finish
Zawiera dyszę wstępną dla lepszego rozpylenia materiału.

Dysze Fine Finish 9” (229mm) 11” (280mm) 13” (330mm) 15” (381mm) 17” (432mm)
.009” (0.229mm) otwór 0909 0911
.011” (0.280mm) otwór 1109 1111 1113 1115
.013” (0.330mm) otwór 1309 1311 1313 1315
.015” (0.381mm) otwór 1509 1511 1513 1515 1517
.017” (0.432mm) otwór 1709 1711 1713 1715 1717

Szerokość uzyskana na wodzie przy ciśnieniu 1000 PSI w odległości głowicy od powierzchni 12" (300mm). Rzeczywista szerokość może się różnić w zależności od lepkości materiału.

Dysze Twist

dysza twist
Obracana w celu szybkiego i łatwiego usunięcia zanieczyszczeń. W przypadku zmiany z dyszy płaskiej na obracaną, powiększyć o 2" szerokość strumienia a następnie zredukować go do wymaganej szerokości powietrzem głowicy.

Dysze Twist 6” (152mm) 8” (203mm) 10” (254mm) 12” (305mm) 14” (356mm)
.007” (0.179mm) otwór 307
.009” (0.229mm) otwór 309 409 509
.011” (0.280mm) otwór 311 411 511 611
.013” (0.330mm) otwór 313 413 513 613 713
.015” (0.381mm) otwór 315 415 515 615 715
.017” (0.432mm) otwór   417 517 617 717
.019” (0.483mm) otwór   419 519 619
.021” (0.533mm) otwór     521 621
.023” (0.610mm) otwór     523 623
.025” (0.636mm) otwór     525 625
.027” (0.686mm) otwór       627
.035” (0.890mm) otwór   435

Szerokość uzyskana na wodzie przy ciśnieniu 1000 PSI w odległości głowicy od powierzchni 12" (300mm). Rzeczywista szerokość może się różnić w zależności od lepkości materiału.

pasek

Akcesoria
Opis
60 mesh (sztuk 5) 54-5788-K5
100 mesh* (sztuk 5) 54-5789-K5
Złącze mat. obracane (1/4"m x 1/4"f) 72-2332
Szybkozłącze powietrza 54-5830-K3
Posadowienie dyszy płaskiej z węglika 54-5799-K
Posadowienie dyszy Twist z węglika 54-5832-K
HVLP Air Cap Flat Tip (AA10)# 54-5890-K
Głowica pow. Trans-Tech dysza płaska (Nr gł. 9X-L) 54-5797-K
Głowica pow. Trans-Tech dysza Twist (Nr gł. 9XT-L) 54-5798-K

*Standardowy filtr 100 mesh dostarczany ze wszystkimi pistoletami.
#Głowica w standardzie dostarczana w zestawach Raptor Max i Lite.

Specyfikacja
Gwint pow. i mat. 1/4” Universal (M)
Kanały mat. stal nierdzewna
Ciężar 490 gm
Korpus kute aluminium
Max ciś. pracy materiał 303 bar (4400 psi)
Max ciś. pracy powietrze 6.8 bar (100 psi)
Zawór mat węglik spiekany

Wkład filtra materiału dostępny w dwóch rozmiarach: 60 mesh (5 szt. w opakowaniu) nr katalogowy 54-5788-K5 i
*100 mesh (5 szt. w opakowaniu) nr kat. 54-5789-K5
* Dostarczany jako standard ze wszystkimi pitoletami

głowica do pistoletu BINKS

Wyjątkowa gama głowic Binks AA10 HVLP (54-5890K) stworzonych do pracy przy mniejszym ciśnieniu materiału zapewnia najwyższy transfer materiału oraz wyjątkowo dokładne wykończenie.


Numery samych pistoletów AA4400M
0909-4400-10000 AA4400M Air Assisted Airless pistolet ręczy zgłowicą pow. HVLP typ AA10 (bez dyszy)
0909-4400-HF0000 AA4400M Air Assisted Airless pistolet ręczy zgłowicą pow. HVLP (bez dyszy)
0909-4400-LF0000 AA4400M Air Assisted Airless pistolet ręczy zgłowicą pow. Trans-Tech (bez dyszy)
0909-4400-HT0000 AA4400M Air Assisted Airless pistolet ręczy zgłowicą pow. HVLP do dyszy Twist (bez dyszy)
0909-4400-LT0000 AA4400M Air Assisted Airless pistolet ręczy zgłowicą pow. Trans-Tech do dyszy Twist (bez dyszy)

zestaw-binks

AA4400M-75 z głowicą dyszy płaskiej wraz z dyszą lub AA4400M-75T z głowicą dla dyszy obrotowej wraz z dyszą
Zestaw składa się z: pistoletu AA4400M z kompletną głowicą i dyszą, 7,5 m przewód materiałowo-powietrzny pasujący do pomp MX lub HP

BINKS AA4400M AIR ASSISTED AIRLESS
Całkowicie nowy pistolet ręczny Binks AA4400M Air Assisted Airless został zaprojektowany z myślą o malarzu i środowisku naturalnym. AA4400M Najlepszy komfort pracy Pistolet jest dostępny z głowicą rozpylającą zarówno HVLP jak i Trans·Tech. Parametry pracy ciśnienia zarówno powietrza jak i materiału są niższe niż u konkurencji, a jednak uzyskiwane powierzchnie należą do najwyższych z możliwych i to przy większym wykorzystaniu materiału i niższym zapotrzebowaniu na energię.
• Unikalne głowice Trans-T ech i HVlP to miększy strumień
• lekki o ergonomicznych kształtach, wyposażony w swobodnie pracujący spust
• Szybka i nieskomplikowana wymiana pakietu uszczelnień igły
• Regulowane uszczelnienia igły i wyważony zawór powietrzny dający lepszą kontrolę
• Wytrzymały korpus wykonany z aluminium kutego
• Pistolet przystosowany w standardzie do materiałów rozpuszczalnikowych i wodnych
• Ciężar jedynie 494 g, ciśnienie pracy max. matariału 303 bar
• Standardowe dysze ~askie jak i dysze obracane dostępne w szerokim Dysza obracana zakresie rozmiarów od 0,007" do 0,035"

BINKS AA4400M całkowicie nowy ręczny pistolet natryskowy w technologi Air Assisted Airless w osłonie powietrza został opracowany z myślą zarówno o użytkownikach jak i środowisku naturalnym.
- Regulowana szerokość strumienia
- Unikalne rozwiązanie głowic powietrznych w technologi Trans-Tech i HVLP
- Bardziej miękki strumień, dokładniejsze wykończenie, lepsze wykorzystanie farby
- Lekka i ergonomiczna budowa w połączeniu z delikatną pracą spustu
- Łatwa w demontażu konstrukcja iglicy przyśpiesza czynności konserwacyjne
- Regulowane uszczelnienia i wyważona w działaniu konstrukcja zaworu powietrza
- Solidna budowa korpusu pistoletu z kutego aluminium to maksymalna wytrzymałość i dłuższy okres eksploatacji
- Kanały materiałowe w całości ze stali nierdzewnej i części zaworów wykonane z węglika spiekanego
- Pistolet w standardzie przygotowany do prac z materiałami wodnymi i rozpuszczalnikowymi
- Konstrukcja z dyszą płaską w standardzie


BINKS AA4400M
Bezpowietrzny manualny pistolet natryskowy wspomagany powietrzem od Binks Pistolet AA4400M zaprojektowano z myślą o operatorze i środowisku. Pistolet ten poradzi sobie z najcięższymi zadaniami na każdym rynku przemysłowym, zapewniając przy tym najlepsze dopasowanie i komfort cenione przez operatorów. Dostępy jest z nasadkami powietrznymi HVLP lub Trans-Tech© działającymi przy niższym ciśnieniu płynu i powietrza, niż konkurencja co zapewnia doskonałe wykończenia, oszczędność farby i niższe zużycie energii. Kształt strumienia regulowany jest na pistolecie…

- Unikalne nasadki powietrzne Trans-Tech© lub HVLP zapewniają „Łagodniejsze drobne rozpylenie”, dające doskonałą jakość wykończenia oraz wyższą wydajność przepływu, niż u konkurencji.
- Lekka i przyjazna konstrukcja o mniejszym napięciu spustu
- Łatwa do wyjęcia „rzędowa” konstrukcja igły usprawniająca konserwację
- Regulowana uszczelka igły i „zbalansowany” zawór powietrzny
- Solidna kuta obudowa pistoletu zapewniająca maksymalną trwałość i dłuższą żywotność
- Kanały płynów ze stali nierdzewnej oraz sloty z węglika wolframu
- Pistolet standardowo radzi sobie z farbami na bazie wody i rozpuszczalników
- W standardzie dostępne płaskie ORAZ skręcone elementy czyszczące igły w szerokim zakresie, od 0,18mm do 0.89mm.

AA4400M BEZPOWIETRZNY MANUALNY PISTOLET NATRYSKOWY HVLP WSPOMAGANY POWIETRZEM OD FIRMY BINKSTypowe zastosowania
- Stolarka i meble drewniane
- Pojazdy do pracy poza jezdnią
- Lotnictwo
- Podwozia pojazdów komercyjnych
- Pojazdy kontenerowe i przyczepy.

Rzędowy wkład filtra farby dostępny w dwóch rozmiarach
- 60 oczek (5 sztuk) część numer 54-5788-K5 oraz 100 oczek (5 sztuk) część numer 54-5789-K5
- W standardzie ze wszystkimi pistoletami
