Wyposażenie do systemów cyrkulacji Farby BINKS



Regulatory wysokiego i zwrotnego ciśnienia sterowane pilotem


Regulatory wysokiego i zwrotnego ciśnienia sterowane pilotem binks

Nasze zaawansowane regulatory zwrotne oraz wysokiego ciśnienia zostały skonstruowane tak aby obsługiwać ciśnienie wymagane do kontroli materiałów średniej oraz wysokiej lepkości stosowanych przy dzisiejszych aplikacjach przemysłowych i motoryzacyjnych. Typowe zastosowanie obejmuje materiały PVC o wysokiej lepkości, uszczelniacze podwozia, materiały dźwiękochłonne, tłumiące drgania, kleje oraz wypełniacze.
• Niskie koszty utrzymania ze w zględu na niewielką liczbę elementów ruchomych
• Kompatybilny z materiałami opartymi na wodzie oraz rozpuszczalnikach
• Sterowanie pilotem poprzez regulację dopływu powietrza
• Zawiera uchwyt montażowy

Specyfikacja

Numer części 107906 (Regulator wysokiego ciśnienia), 107908 (Regulator zwrotny)
Zakres pracy 35 -240 bar
Zakres powietrza pilota 0.7 - 5.5 bar
Podłączenia
Wlot ¾ " NPT
Wylot ¾ " NPT
Port pomiaru ¼ " NPT
Waga 6.8 kg

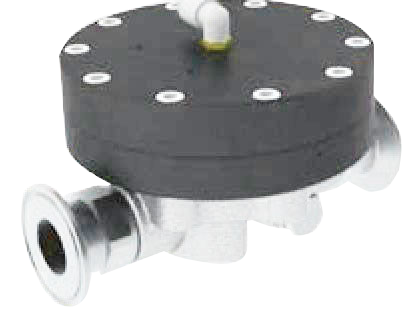

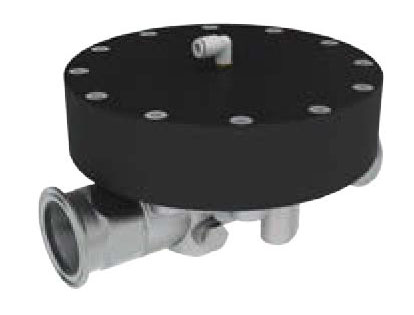

Ręczne oraz sterowane pilotem regulatory ciśnienia 1 ½" oraz ¾"


Ręczne oraz sterowane pilotem regulatory ciśnienia 1-½ Ręczne oraz sterowane pilotem regulatory ciśnienia 1-¾"

Regulatory ciśnienia Binks są odpowiedzią na zmiany w systemie ciśnieniowy m materiału. Dynamiczna regulacja pozwala im na utrzymanie ustawionego ciśnienia. Minimalizują ścinanie farby dzięki dużej powierzchni wewnętrznej oraz dokładnie zaprojektowanych gniazdach zaworu. Regulatory ciśnienia Binks są dostępne w wersji automatycznej (regulowane pilotem powietrznym) oraz manualnej.

• Regulatory zwrotne ciśnienia o niskim stopniu ścinania materiału
• Zmniejszona prędkość farby dzięki gniazdom zaworowym
• Dwa porty manometru pozwalają na elastyczny montaż
• Wymienne przyłącza w tym:
- M45 x 2" Sanitary, M45 x 1W" Sanitary, M45 x 1½" Sanitary
- M28 x 1" Sanitary, M28, ¾" NPT (żeńskie), M28 x ¾" BSPT (żeńskie)

Specyfikacja

Numer części
107755 (1½" Pilot powietrzny)
107754 (1½" Ręczny)
107758 (¾" Pilot powietrzny)
107757 (¾" Ręczny)
Zakres pracy
1 -15 bar - 10 -19 L/min (Pilot z powietrzem)
3 - 15 bar - 10 - 19 L/min (Ręczny)
Maks. ciśnienie 25 bar
Wykonanie z materiału Stal nierdzewna 303
Membrana Stal nierdzewna 303

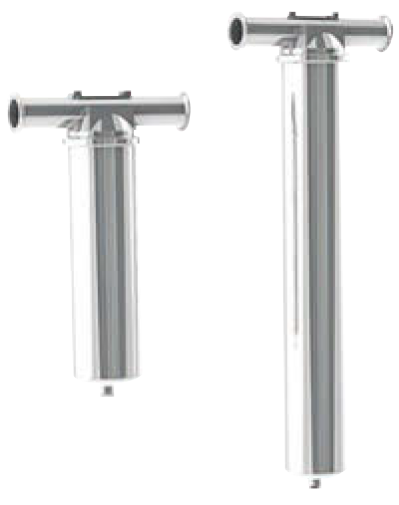

Wkłady filtracyjne


wkłady filtracyjne BINKS

Gama wkładów filtracyjnych Binks usuwa brud oraz skrzepy farby z systemów malarskich. Dostępne są fltry jednorazowe lub wielokrotnego użytku (możliwe do wyczyszczenia). Pozwalają one na szybką wymianę elementów dzięki konstrukcji zacisków utrzymujących je "na swoim miejscu". Obudowa stanowi także wewnętrzny port pomiaru ciśnienia pozwalający na zmierzenie różnicy ciśnień płynów.
• Zapewnia fltrację ocenianą na poziomie 99.98% wydajności
• Obudowa skonstruowana ze stali nierdzewnej 316, galwaizowana w celu łatwego czyszczenia
• Dostosowany do standardu przemysłowego DOE lub 3 elemetowego filtra Code 3
• Gama rozmiarów w celu zastosowania różnych wydajności w systemach cyrkulacji farby

Numer części Opis
107874 5" Obudowa wkładu fltracyjnego - połączenie 1" BSP
107875 5" Obudowa wkładu fltracyjnego - połączenie 1" Sanitary
107871 10" Obudowa wkładu fltracyjnego - połączenie 1" BSP
107870 10" Obudowa wkładu fltracyjnego - połączenie 1" Sanitary
107868 10" Obudowa wkładu fltracyjnego - połączenie 1½" Sanitary
107873 20" Obudowa wkładu fltracyjnego - połączenie 1" Sanitary
107869 20" Obudowa wkładu fltracyjnego - połączenie 1½" Sanitary

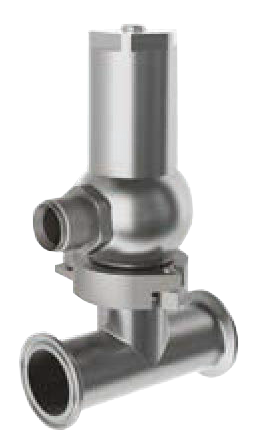

Nadciśnieniowy zawór bezpieczeństwa


nadciśnieniowy zawór bezpieczeństwa

Mechaniczny zawór bezpieczeństwa Binks zapewnia ochronę przed uszkodzeniem spowodowanym nadciśnieniem w systemie. Nasze mechaniczne zawory mogą być z łatwością zamontowane bezpośrednio na podstawie wylotowej pompy. Uruchomione umożliwią uwolnienie ciśnienia w systemie farby poprzez skierowanie przepływu z powrotem do mieszalnika.
• Konstrukcja ze stali nierdzewnej.
• Standardowe podłączenie węży oraz połączenia Sanitary
• Idealny do szybkiego montażu na wylocie pompy
• Dostępnych 9 wersji w celu dopasowania do gamy pomp firmy Binks
• Minimalny martwy obszar w linii przepływu farby.

Specyfikacja

Numer części
PRV22-U-10 wyjście węża 1" Sanitary ¾ "
PRV22-U-15 wyjście węża 1½" Sanitary ¾ "
PRV22-U-20 wyjście węża 2" Sanitary ¾ "
PRV22-S-10 wyjście 1" Sanitary 1" Sanitary
PRV22-S-15 wyjście 1½" Sanitary 1" Sanitary
PRV22-S-20 wyjście 2" Sanitary 1" Sanitary
PRV22-N-10 wyjście 1" Sanitary ¾" NPT(F)
PRV22-N-15 wyjście 1½" Sanitary ¾" NPT(F)
PRV22-N-20 wyjście 2" Sanitary ¾" NPT(F)
Łączenie przy porcie uwalniania

Podłączenie wężą ¾"
1" Sanitary
¾" NPT( F)
Początkowe ciśnienie aktywacyjne 22 Bar (320 psi)
Pełne ciśnienie aktywacyjne 24 Bar (350 psi)

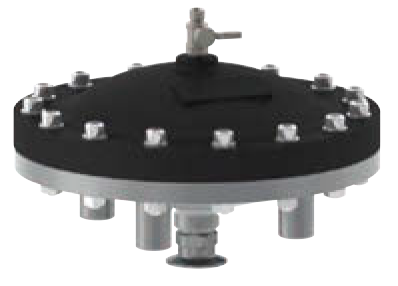

Antypulsator


antypulsator BINKS

Eliminator fal eliminuje wahania ciśnienia wytwarzane przez pompy tłokowe podczas zamiany. Jednostka składa się z dolnej komory materiału oraz górnej komory powietrza oddzialanych elastycznie skontruowaną membraną, która wchłania i eliminuje fale farb zapewniając niezakłócony przepływ farby do aplikatora.

Aktywny, czyszczący eliminator fal

Aktywny antypulsator wyposażony jest w zawór pilota powietrza, który w sposób dynamiczny zmienia ciśnienie powietrza aby automatycznie wyrównać ciśnienie materiału i
wyeliminować ładunek sprężonego powietrza.
• Łatwa do spłukania komora płynu
• Dostępne opcje podłączenia płynu
• Bezpośrednie mocowanie na pompie

Specyfikacja

Numer części 104050-X
Maks. ciśnienie płynu 16 Bar (232 psi)
Podłączenie powietrza 1/8”
Dopasowanie podłączeń materiału Liter a Nr cz. Opis
  (X)
A 192553 M45 x zestaw uszczelek kołnierza
B 192554 M45 x 2" Sanitary
C 192555 M45 x 11/2" Sanitary
D 192556 M45 x 11/2" NPT (Żeńskie)
E 192557 M45 x 11/2" BSPT (Żeńskie)
F 192558 M45 x 42 MM złączka zaciskowa
G 192559 M45 x 11/4" BSP (H)
H 192560 M45 x 11/2" BSP (H)
L 192564 M45 x 1" Sanitary

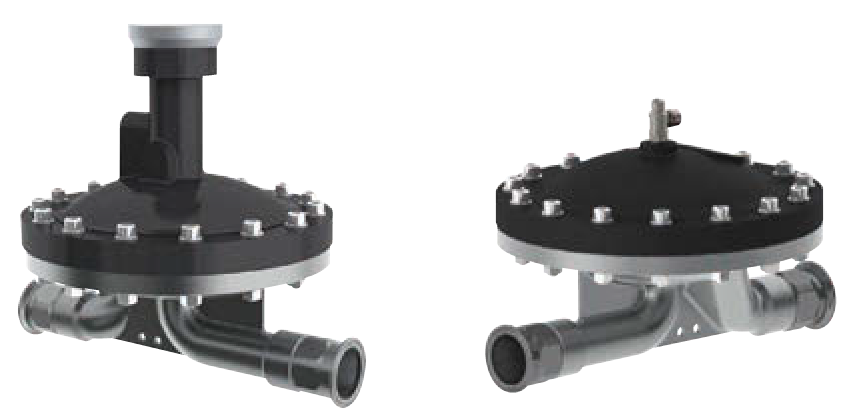

Standardowy i standardowy czyszczący antypulsator


antypulsator czyszczący

Standardowy antypulsator wykorzystuje ręcznie ustawiony ładunek sprężonego powietrza aby ustawić żądany poziom kompensacji ciśnienia materiału. Komora materiału jest dostarczana z konwencjonalnym dolnym wejściem przyłącznie lub z łatwo czyszczącą konstrukcją przepływową.

Specyfikacja

Numer części 104052-X
Maks. ciśnienie płynu 16 Bar (232 psi)
Podłączenie powietrza 1/4”
Dopasowanie podłączeń materiału Liter a Nr cz. Opis
(X)
S 192723 1" Sanitary
T 192724 % " NPT (Żeńskie)
U 192725 % " BSPT (Żeńskie)
